39
R
Sección 7
SGB033 SP
Mantenga el ángulo de
la cuchilla
No corte
X NO debe exceder 1/3
del ancho de la cuchilla
X
30
390S0160 SP
PLATAFORMA
DE CORTE
TORQUE DE TUERCA
HEXAGONAL 75 LB-PIE
EJE
CONJUNTO
DEL EJE
ARANDELA PERNO HEXAGONAL
CUCHILLA
DE CORTE
PERNO / TUERCA DE
CABEZA HEXAGONAL
ESPACIADOR DE
CUCHILLA DE CORTE
Figura 7-6. Afilado de las cuc hillas
Revise el balance de la cuchilla. Si las cuchillas 2.
están desbalanceadas, puede producirse vibr ación
y desgaste prematuro. Consulte con su distr ibuidor
autorizado Scag par a balancear la cuchilla o por
herramientas especiales si prefiere balancear sus
cuchillas usted mismo.
c. r eemP lazo de la cU cH illa
ad verTencia
Sie mpr e ll eve la pr ote cci ón apr opi ada pa ra man os
y ojos al trabajar con cuchillas de cor te.
Quite la llave de encendido antes de reemplazar las 1.
cuchillas.
Levante la plataf orma del cor tacésped a la posición 2.
más alta. Coloque el pin de amarre en la posición
más alta de altura de cor te para e vitar que caiga la
platafor ma.
Asegure las cuchillas de corte par a evitar que 3.
giren, (Use la herramienta opcional Blade Buddy
N/P 9212, para a yudarlo a asegur ar las cuchillas
de corte) y quite la tuerca del per no de fijación de
la cuchilla. Quite la cuchilla de cor te, el per no y el
espaciador del eje. V ea la Figura 7-7.
- NOTA -
Par a quitar el per no de la cuchilla del eje de cor te
se tendrá que le vantar ligeramente la par te frontal
de la máquina.
Par a instalar la nue va cuchilla de cor te, coloque la 4.
arandela plana en el per no de la cuchilla y deslice el
perno en el agujero de la cuchilla.

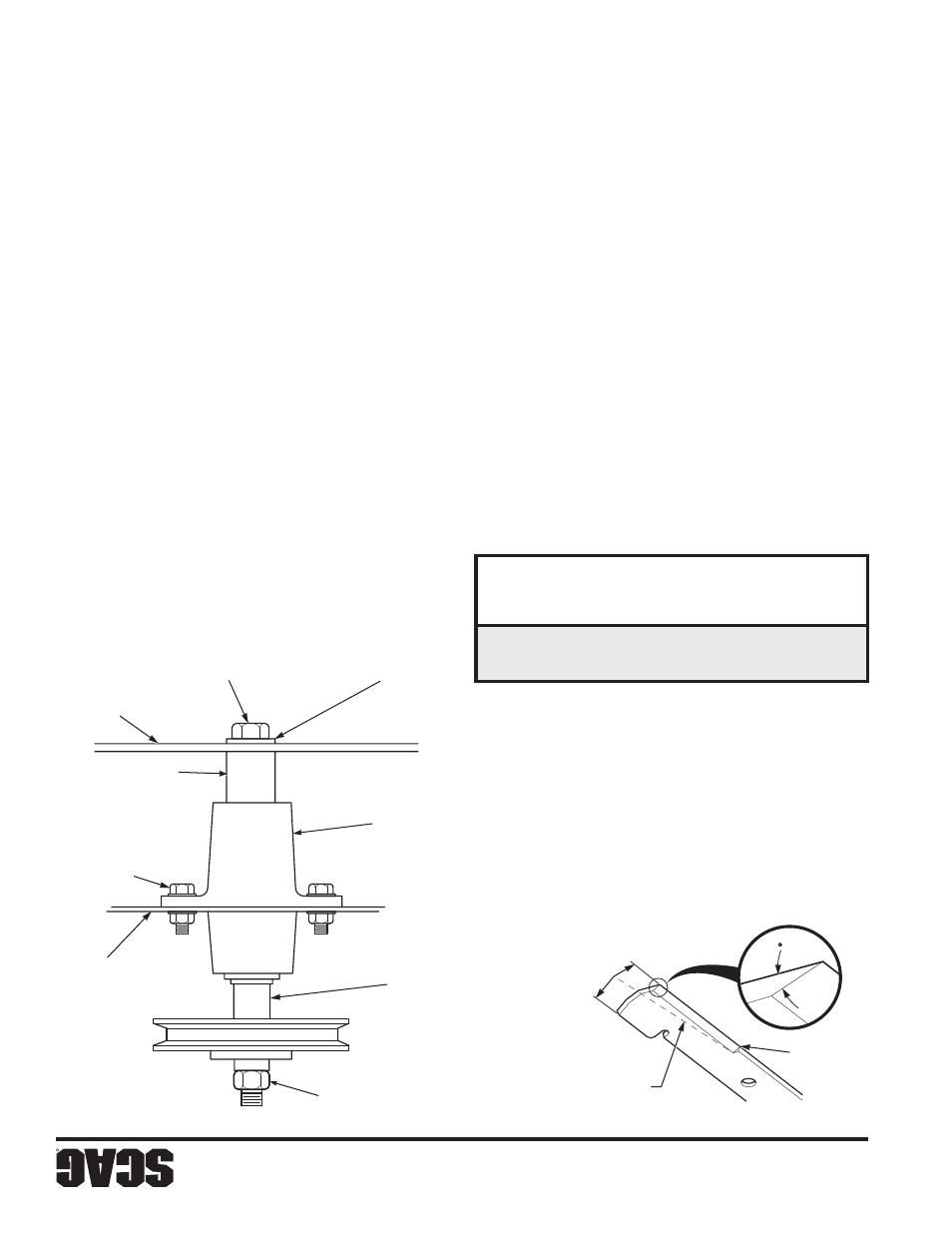

Figura 7-7. Reemplazo de la cuc hilla
- NOTA -
Ase gúr ese de qu e la cu chi lla se in sta le con la al eta
de izamiento hacia la parte super ior.
Instale el espaciador en el perno de la cuchilla e 5.
introduzca el perno en el eje de cor te.
Instale la tuerca hexagonal en el per no de la cuchilla 6.
en la parte super ior del eje de corte . Evite el giro
de las cuchillas con un apriete de 75 lbs-pie . V ea la
Figura 7-7.
l lanTa S 7.10
Ver ifiq ue las pr esi one s d e la s ll ant as des pué s d e c ada 8
horas de oper ación o diariamente .
Ruedas locas Llantas macizas
Ruedas motrices 12 PSI
