Setup for multi display – JVC GD V502U User Manual
Page 32

32

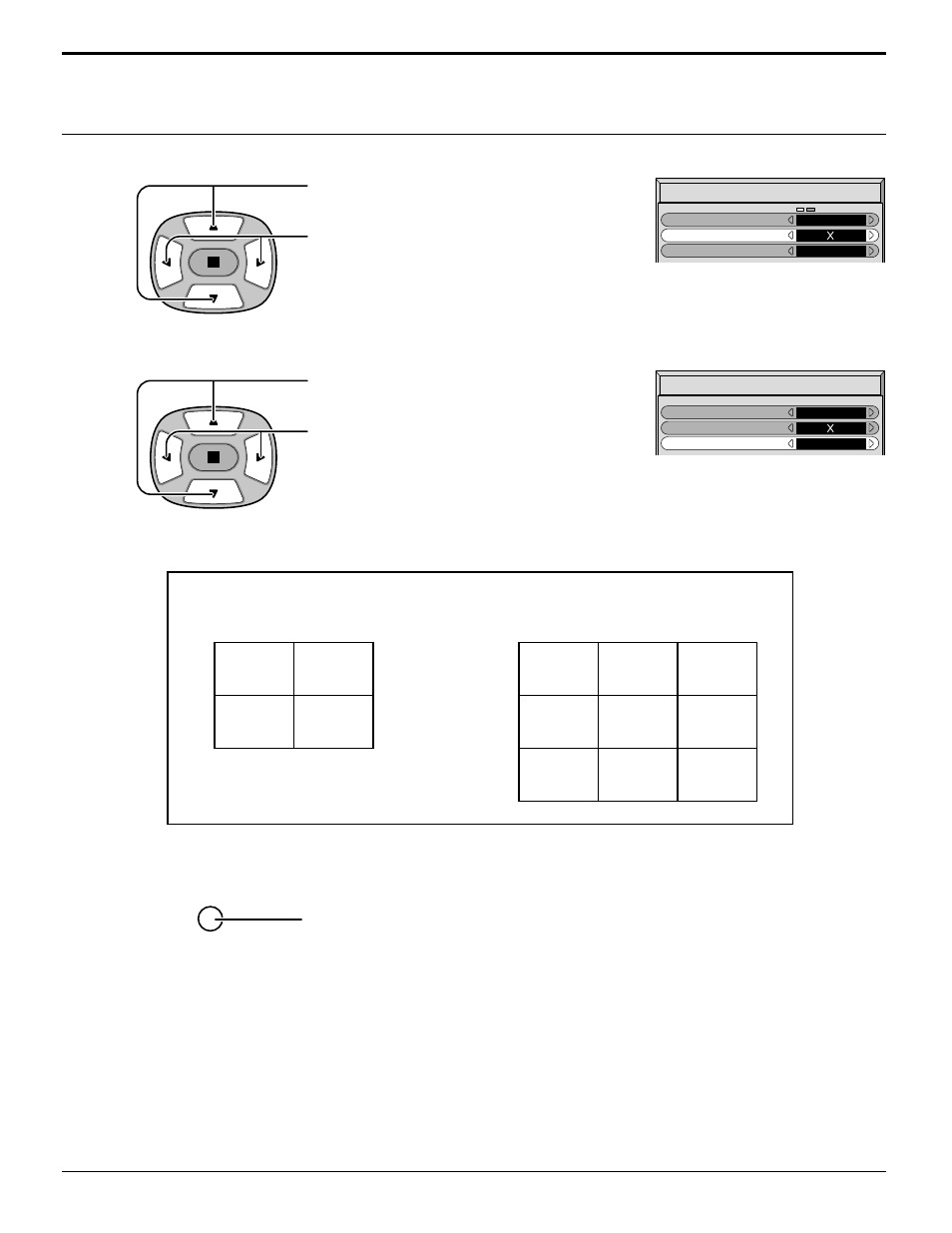

Setup for MULTI DISPLAY
Press to select ARRANGEMENT (2nd step).
Press to select “2
Ч
2”, “3
Ч
3”.
How to set the Display location number for each Plasma Display
Press to select LOCATION.
Press to select the required arrangement
number. (A1-C3 : Refer to the following)
4
5
DISPLAY NUMBER locations for each arrangement.
(2
Ч
2)
(3
Ч
3)
6
Press twice to exit from SETUP.
Notes:
(1) For RGB/PC input signals, normal multi-display magnification is only available at the VGA, SVGA and XGA resolution.
(2) The multi-display capability is functional for the following component signals:
525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24sF, 750 (720) / 60p · 50p, 1250 (1080) / 50i
(3) The multi-display capability is functional for the following composite signals:
NTSC, PAL, SECAM
A1
A2
B1
B2
A1
A2
A3
B1
B2
B3
C1
C2
C3
MULTI DISPLAY SETUP
MULTI DISPLAY SETUP
ARRANGEMENT
ON
2 2
LOCATION
A1
MULTI DISPLAY SETUP
MULTI DISPLAY SETUP
ARRANGEMENT
ON
2 2
LOCATION
B1
R
