m

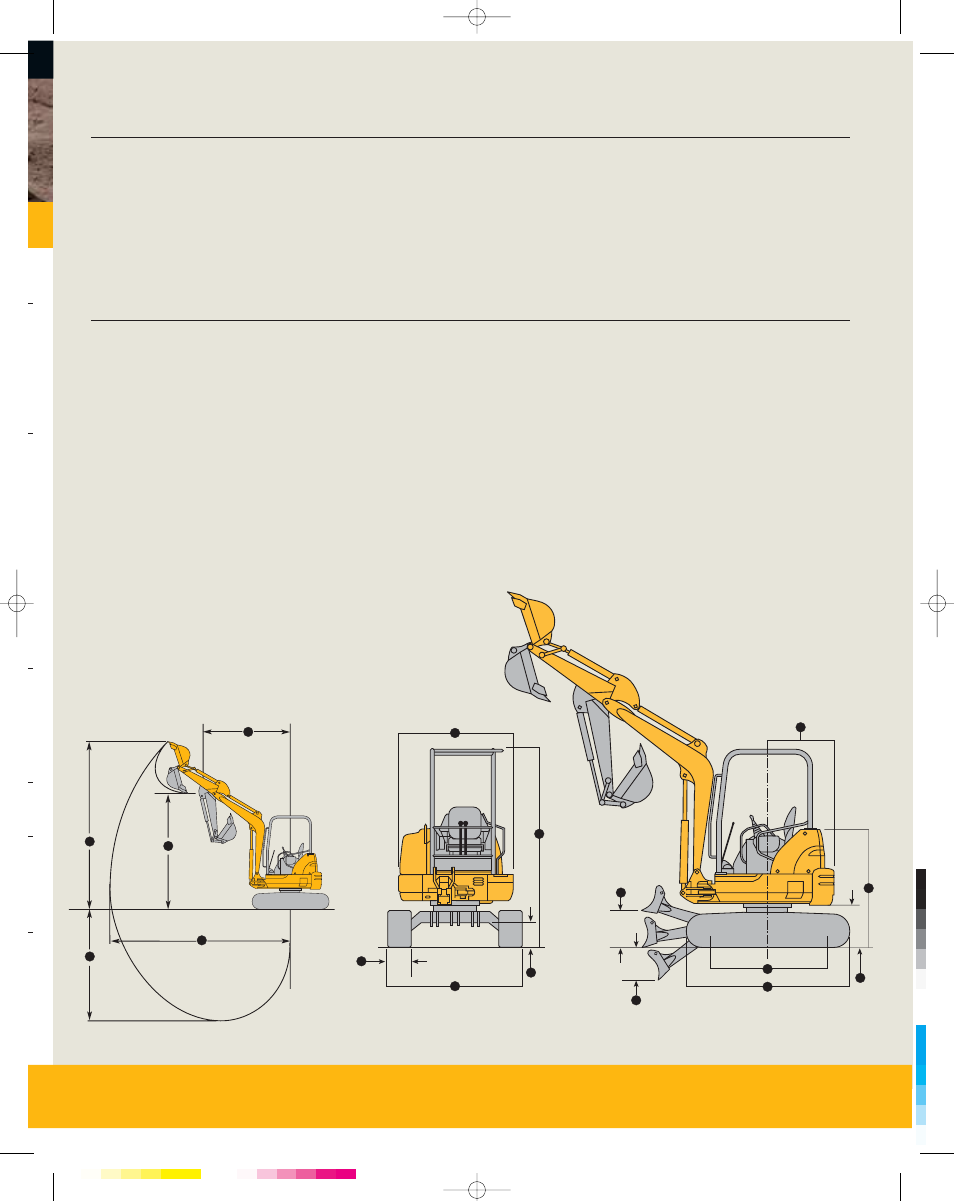

Working Range

17

ZTS

27C

ZTS

35C

ZTS

50C

ZTS

Transport Length . . . . . . . . . . . . . . . .12 ft. 0 in. (3660 mm)

13 ft. 11 in. (4260 mm)

15 ft. 5 in. (4720 mm)

17 ft. 5 in. (5330 mm)

Arm Length . . . . . . . . . . . . . . . . . . . .3 ft. 1 in. (930 mm)

3 ft. 10 in. (1170 mm)

4 ft. 2 in. (1265 mm)

4 ft. 5 in. (1340 mm)

A Maximum Digging Height . . . . . .11 ft. 7 in. (3530 mm)

13 ft. 11 in. (4240 mm)

14 ft. 8 in. (4470 mm)

18 ft. 6 in. (5640 mm)

B Maximum Dumping Height . . . . .8 ft. 4 in. (2550 mm)

9 ft. 10 in. (3000 mm)

10 ft. 2 in. (3100 mm)

12 ft. 11 in. (3950 mm)

C Maximum Digging Depth . . . . . . .7 ft. 3 in. (2200 mm)

8 ft. 8 in. (2650 mm)

10 ft. 4 in. (3150 mm)

11 ft. 10 in. (3600 mm)

D Maximum Digging Reach . . . . . .12 ft. 11 in. (3950 mm)

15 ft. 5 in. (4700 mm)

17 ft. 1 in. (5210 mm)

19 ft. 0 in. (5800 mm)

E

Minimum Front Swing Radius . . .5 ft. 5 in. (1655 mm)

6 ft. 8 in. (2040 mm)

7 ft. 9 in. (2360 mm)

6 ft. 11 in. (2100 mm)

Bucket Breakout Force . . . . . . . .3,042 lb. (1380 kg)

5,071 lb. (2300 kg)

6,173 lb. (2800 kg)

8,378 lb. (3800 kg)

Arm Breakout Force . . . . . . . . . .2,138 lb. (970 kg)

3,329 lb. (1510 kg)

4,299 lb. (1950 kg)

5,512 lb. (2500 kg)

Dimensions

F

Upperstructure Width . . . . . . . . .4 ft. 5 in. (1350 mm)

4 ft. 11 in. (1490 mm)

4 ft. 11 in. (1490 mm)

6 ft. 1 in. (1870 mm)

G Overall Height . . . . . . . . . . . . . . .7 ft. 7 in. (2320 mm)

8 ft. 4 in. (2550 mm)

8 ft. 5 in. (2570 mm)

8 ft. 7 in. (2610 mm)

H Track Width . . . . . . . . . . . . . . . . .9 in. (230 mm)

12 in. (300 mm)

12 in. (300 mm)

16 in. (400 mm)

I

Undercarriage Width . . . . . . . . . .4 ft. 5 in. (1350 mm)

5 ft. 1 in. (1550 mm)

5 ft. 9 in. (1740 mm)

6 ft. 7 in. (2000 mm)

J

Ground Clearance . . . . . . . . . . . .9.4 in. (240 mm)

1 ft. 1.8 in. (325 mm)

1 ft. 1.8 in. (325 mm)

1 ft. 1.2 in. (335 mm)

K Tail Swing Radius . . . . . . . . . . . .2 ft. 3.0 in. (675 mm)

2 ft. 7.0 in. (775 mm)

2 ft. 10.0 in. (870 mm)

3 ft. 3.4 in. (1000 mm)

L

Engine Cover Height . . . . . . . . . .4 ft. 2 in. (1265 mm)

4 ft. 11 in. (1510 mm)

5 ft. 0 in. (1530 mm)

5 ft. 2 in. (1580 mm)

M Maximum Blade Lift Above

Ground . . . . . . . . . . . . . . . . . . . .10.7 in. (275 mm)

1 ft. 1 in. (330 mm)

1 ft. 3 in. (380 mm)

1 ft. 4 in. (400 mm)

N Maximum Blade Drop Below

Ground . . . . . . . . . . . . . . . . . . . .9.8 in. (250 mm)

1 ft. 2.6 in. (370 mm)

1 ft. 4.0 in. (400 mm)

1 ft. 2.0 in. (365 mm)

O Sprocket Center To Idler Center . . .4 ft. 0 in. (1210 mm)

4 ft. 11 in. (1500 mm)

5 ft. 7 in. (1700 mm)

6 ft. 5 in. (1960 mm)

P Track Length . . . . . . . . . . . . . . . .5 ft. 2 in. (1570 mm)

6 ft. 4 in. (1920 mm)

6 ft. 11 in. (2120 mm)

8 ft. 0 in. (2450 mm)

Q Counterweight Clearance . . . . . .1 ft. 6 in. (455 mm)

1 ft. 9 in. (540 mm)

1 ft. 10 in. (555 mm)

2 ft. 0 in. (600 mm)

F

G

H

I

J

K

L

M

N

O

P

Q

CENTERLINE OF SWING

GROUND LINE

A

B

D

C

E
