MCD5112
3

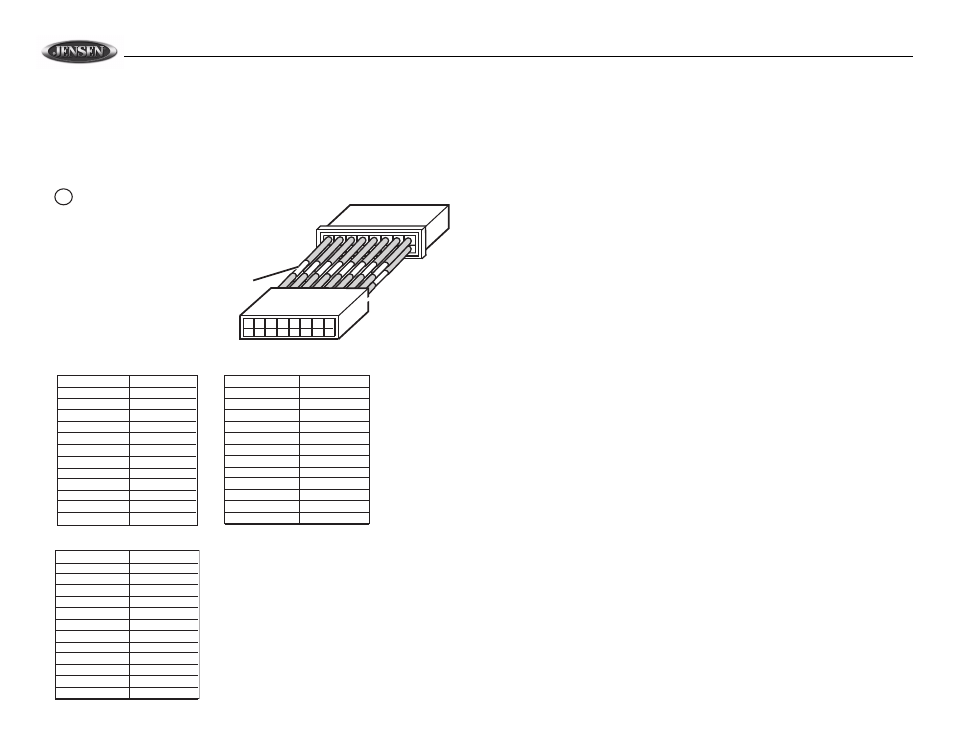

2. Wiring / Cableado / Câblage
Connect Wires / Conecte los cables / Raccordement des fils
Wiring with a Wiring Adapter (purchased separately).
Cableado con un adaptador de cables (cómprelos por separado).
Raccordement au câblage avec un adaptateur (acheter séparément).
Jensen Solder or crimp wires.
Refer to wiring color codes.
Solder o conecte a presión.
Vea los códigos de color del
cableado.
Effectuez les branchements
par soudure ou onduler.
Suivez les codes de couleur
du câblage.
1
Function
LF+ Speaker
LF– Speaker
LR+ Speaker
LR– Speaker
RF+ Speaker
RF– Speaker
RR+ Speaker
RR– Speaker
Power Antenna
Ground
Ignition
Battery Color
white
white/black
green
green/black
gray
gray/black
violet
violet/black
dark blue
black
red
yellow
Wiring Color Codes
Función
LF+ Altoparlante
LF– Altoparlante
LR+ Altoparlante
LR– Altoparlante
RF+ Altoparlante
RF– Altoparlante
RR+ Altoparlante
RR– Altoparlante
Antena
Tierra
Ignición
Batería
Color
blanco
blanco/negro
verde
verde/negro
gris
gris/negro
violeta
violeta/negro
azul oscuro
negro
rojo
amarillo
Códigos en color del cableado
Fonction
AG+ Haut-parleur
AG– Haut-parleur
ARG+ Haut-parleur
ARG– Haut-parleur
ADP+ Haut-parleur
ADP– Haut-parleur
ARD+ Haut-parleur
ARD– Haut-parleur
Antenne
Mise à la terre
Allumage
Batterie
Couleur
blanc
blanc/noir
vert
vert/noir
gris
gris/noir
violet
violet/noir
bleu foncé
noir
rouge
jaune
Codes de couleur des fils
