POWER 5500 5-Channel Amplifier
29

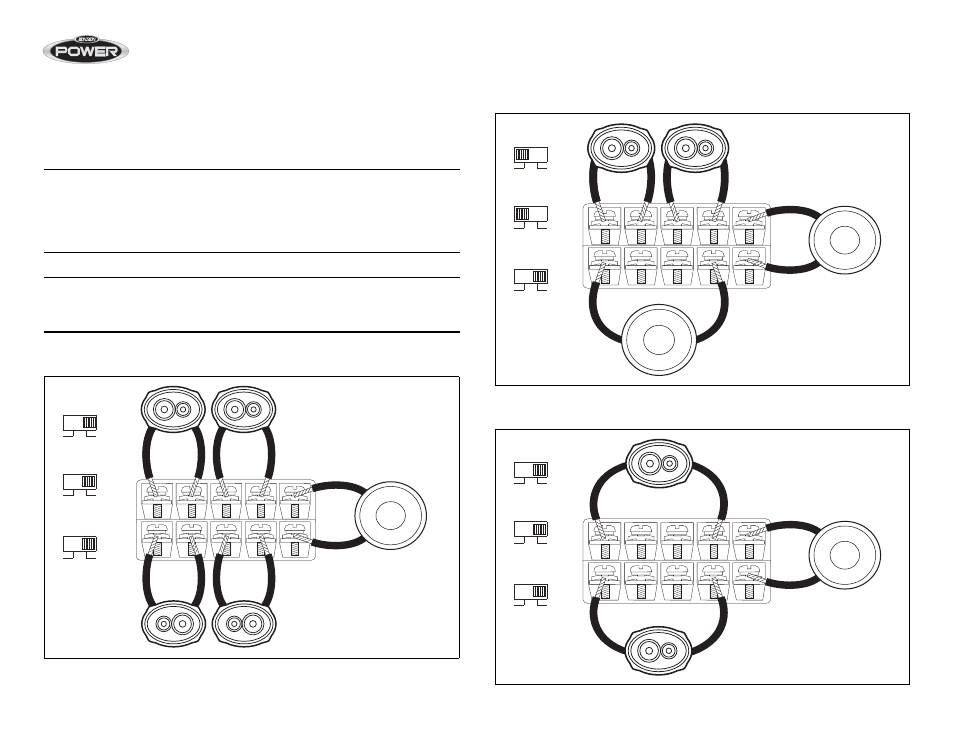

Câblage du haut parleur
Les diagrammes du câblage du haut parleur illustrent les choix pour brancher
les quatre haut parleurs et un caisson de basse ou bien deux haut parleurs et
deux caissons de basse. Respectez la bonne polarité des haut parleurs.
A NOTER : Les amplificateurs puissance peuvent piloter des haut
parleurs avec une gamme d’impédance normale de 2 à 4 ohms. Pour la
puissance maximum, configurez vos haut parleurs pour une charge
no,inale de 2 ohm. Des canaux d’amplificateur ponts ne peuvent piloter
que des haut parleurs d’impédance minimum de 4 ohm.
A NOTER : Ne négligez pas l’utilisation du bon fer jauge pour le haut
parleur. La série Power des amplificateurs exige un fer jauge minimum
de 12.
Quatre haut parleurs et un caisson de basse
Deux haut parleurs et deux caissons de basse
Deux haut parleurs et un caisson de basse 4 ohm nominal
2 ohm minimum
4 ohm nominal
2 ohm minimum
+ CH1 - + CH2 - CH5 -
+ CH3 - + CH4 -
Subwoofer
4 ohm nominal
2 ohm minimum
+ CH5
CH 3/4
MODE
CH 1/2
FULL
4CH
HPF
5CH
FULL HPF
4 ohm nominal
2 ohm minimum
+ CH1 - + CH2 - CH5 -
+ CH3 - + CH4 - + CH5
CH 3/4
MODE
CH 1/2
FULL
FULL
4CH
HPF
HPF
5CH
Subwoofer
4 ohm nominal
2 ohm minimum
Subwoofer
4 ohm nominal
4 ohm nominal
+ CH1 - + CH2 - CH5 -
+ CH3 - + CH4 - + CH5
CH 3/4
MODE
CH 1/2
FULL
FULL
4CH
HPF
HPF
5CH
Subwoofer
4 ohm nominal
2 ohm minimum
4 ohm nominal
