POWER 5500 5-Amplificador de 5 Canales

Cableado de Parlantes

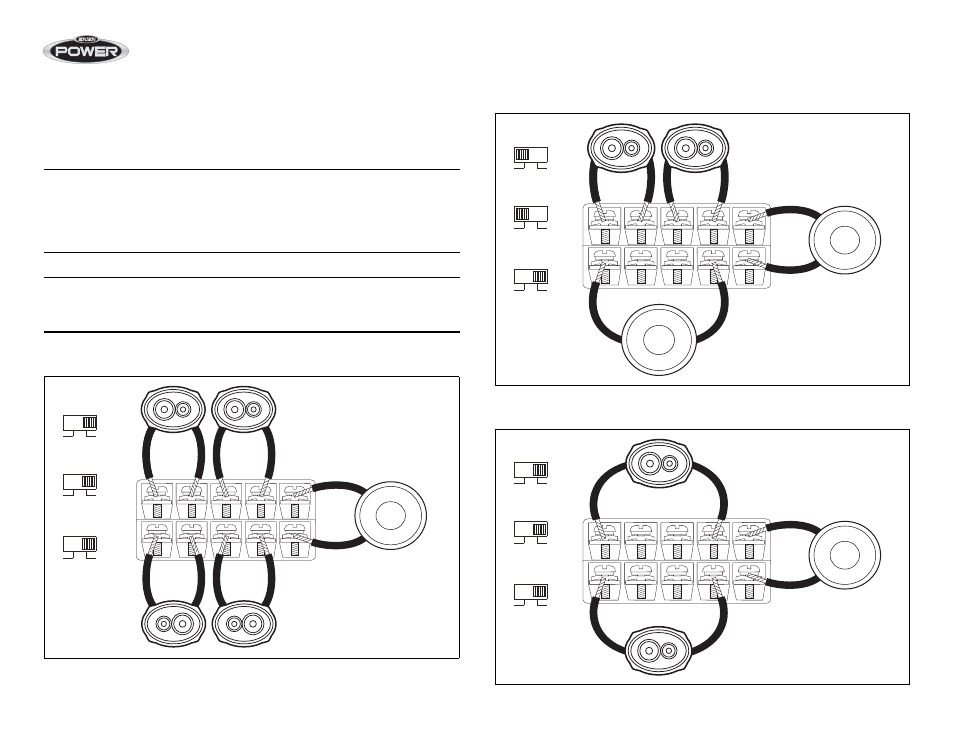

Los diagramas de Cableado de Parlantes ilustran opciones para conectar
cuatro parlantes y un subwoofer o dos parlantes y dos subwoofers, o dos
parlantes y un subwoofer. Respete la correcta polaridad de los parlantes.

NOTA: Los amplificadores Power puede manejar parlantes con un rango

de impedancia nominal de 2~ 4-ohms. Para máxima potencia, configure

sus parlantes para una carga nominal de 2-ohms. Los canales

puenteados de amplificador sólo pueden manejar parlantes con una

impedancia mínima de 4 ohms.

NOTA: No descuide el uso de cables de parlantes de calibre adecuado.

Las series de amplificadores Power requieren un cable de un calibre 12

como mínimo.

Cuatro parlantes y Subwoofer

Dos parlantes y dos Subwoofers

Dos parlantes y Subwoofer
