CM9521
3
®
2. Wiring / Cableado / Câblage
Connect Wires / Conecte los cables / Raccordement des fils

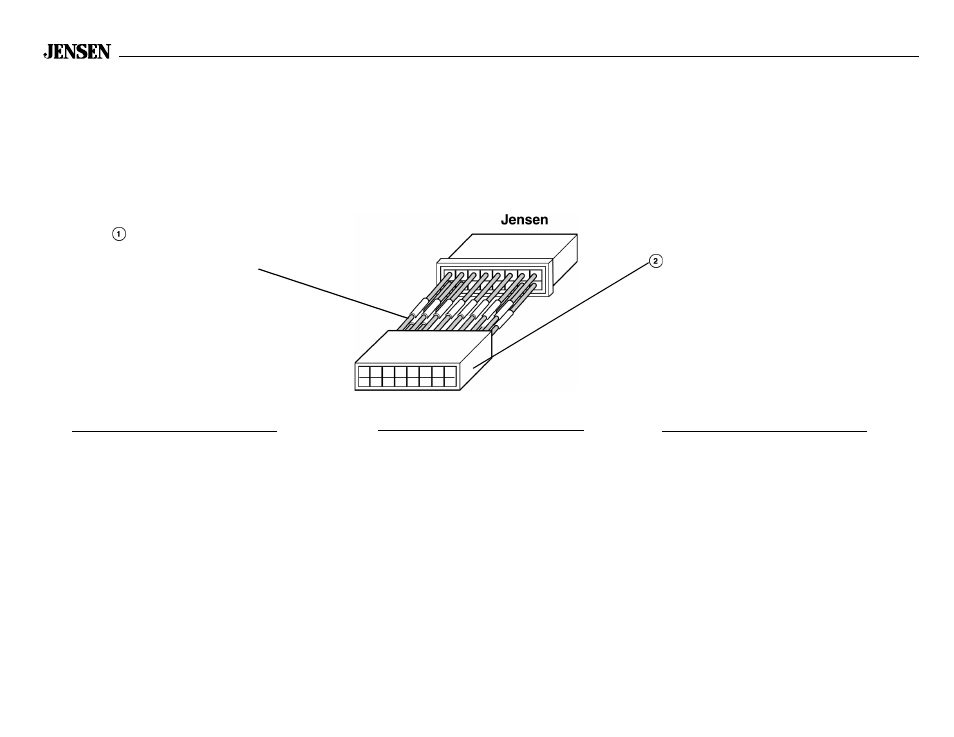

Wiring with a Wiring Adapter (purchased separately).
Cableado con un adaptador de cables (cómprelos por separado).
Câblage à l'aide d'un adaptateur (vendu séparément).
Solder or crimp
Refer to wiring color codes.
Soldar o poner a presión
Vea los códigos de color del
cableado.
Souder ou sertir
Suivez les codes de couleur du
câblage.
Attach wiring adapter to car
wiring harness.
Una el adaptador de
cableado al arnés del
cableado del carro.
Fixez l’adaptateur de câblage
au faisceau de câbles de la
voiture.
Wiring Color Codes
Function Color
LF+ Speaker white
LF– Speaker white/black
LR+ Speaker green
LR– Speaker green/black
RF+ Speaker gray
RF– Speaker gray/black
RR+ Speaker violet
RR– Speaker violet/black
Power Antenna dark blue
Ground black
Ignition red
Battery yellow
Dimmer Orange
Codes de couleur des fils
Fonction Couleur
AVG+ Haut-parleur blanc
AVG– Haut-parleur blanc/noir
ARG+ Haut-parleur vert
ARG– Haut-parleur vert/noir
AVD+ Haut-parleur gris
AVD– Haut-parleur gris/noir
ARD+ Haut-parleur violet
ARD– Haut-parleur violet/noir
Antenne bleu foncé
Mise à la terre noir
Allumage rouge
Batterie jaune
Rhéostat orangé
Códigos en color del cableado
Fonción Color
LF+ Altoparlante blanco
LF– Altoparlante blanco/negro
LR+ Altoparlante verde
LR– Altoparlante verde/negro
RF+ Altoparlante gris
RF– Altoparlante gris/noir
RR+ Altoparlante violeta
RR– Altoparlante violeta/negro
Antena azul oscuro
Tierra negro
Ignición rojo
Batería amarillo
Raductor de luz naranja
