58
Insignia NS-PDVD8 Lecteur de DVD individuel de 8,5 po
www.insignia-products.com
2 Brancher le connecteur jaune sur la prise VIDEO IN (Entrée
vidéo) du téléviseur.
3 Brancher le connecteur rouge sur la prise AUDIO IN R (Entrée
audio D) du téléviseur.
4 Brancher le connecteur blanc sur la prise AUDIO IN L (Entrée
audio G) du téléviseur.

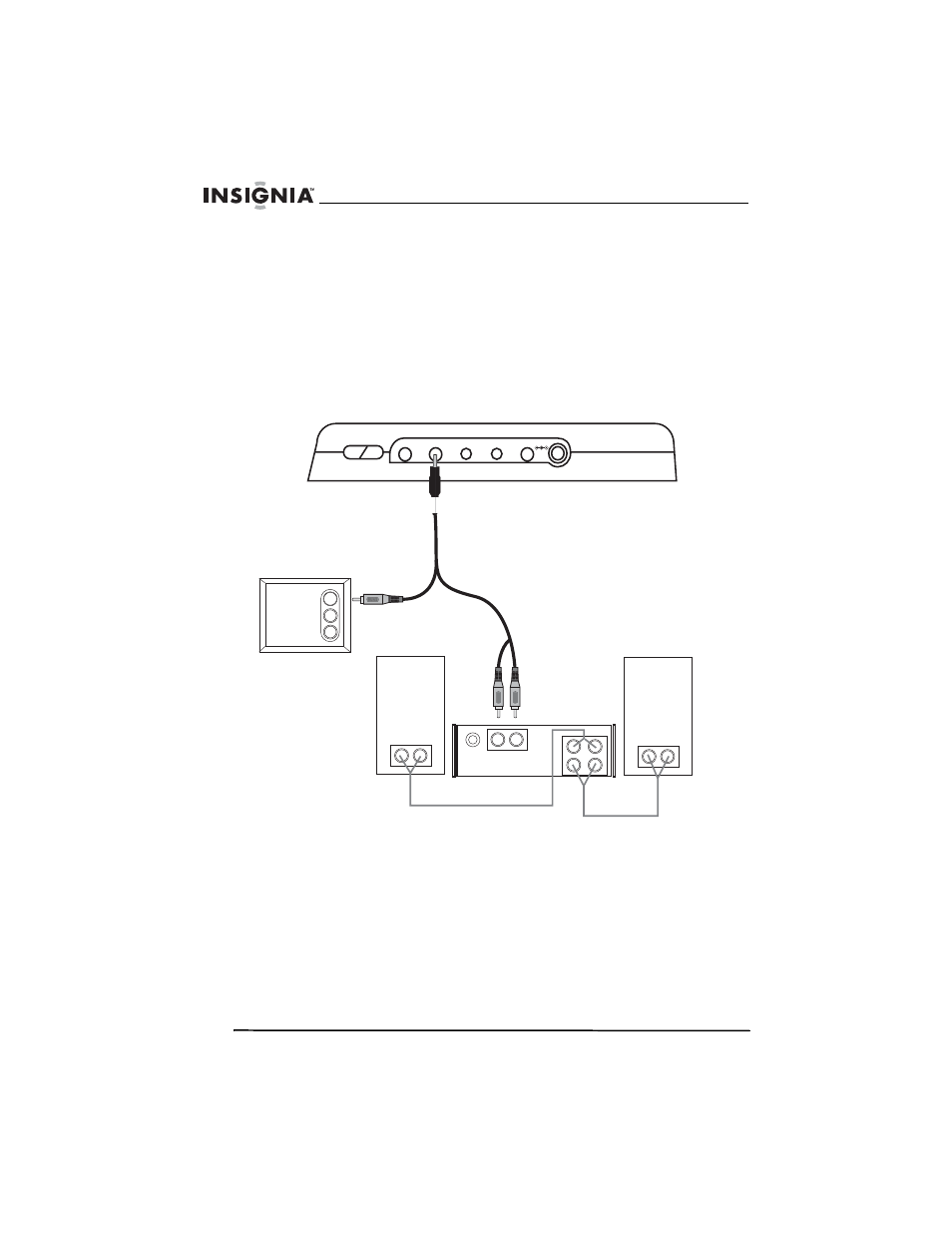

Connexion à un téléviseur et à un amplificateur
Pour connecter le lecteur à un téléviseur et à un amplificateur :
1 Brancher le mini connecteur AV sur la prise AV OUT (Sortie
audio-vidéo), située sur le côté droit du lecteur.
2 Brancher le connecteur jaune sur la prise VIDEO IN (Entrée
vidéo) du téléviseur.
3 Brancher le connecteur rouge sur la prise AUDIO IN R (Entrée
audio D) de l'amplificateur.
AV OUT AV IN COAXIAL DC OUT 5V DC IN 9V PHONE-3
VIDEO IN
AUDIO IN R
AUDIO IN L
OPNCAL
LINE IN
SPEAKWRS
R L
R L
Téléviseur
Haut-parleur D
Haut-parleur G
Côté droit du lecteur
Amplificateur
