Inicio rápido
Español
13
5 6 7 8
2

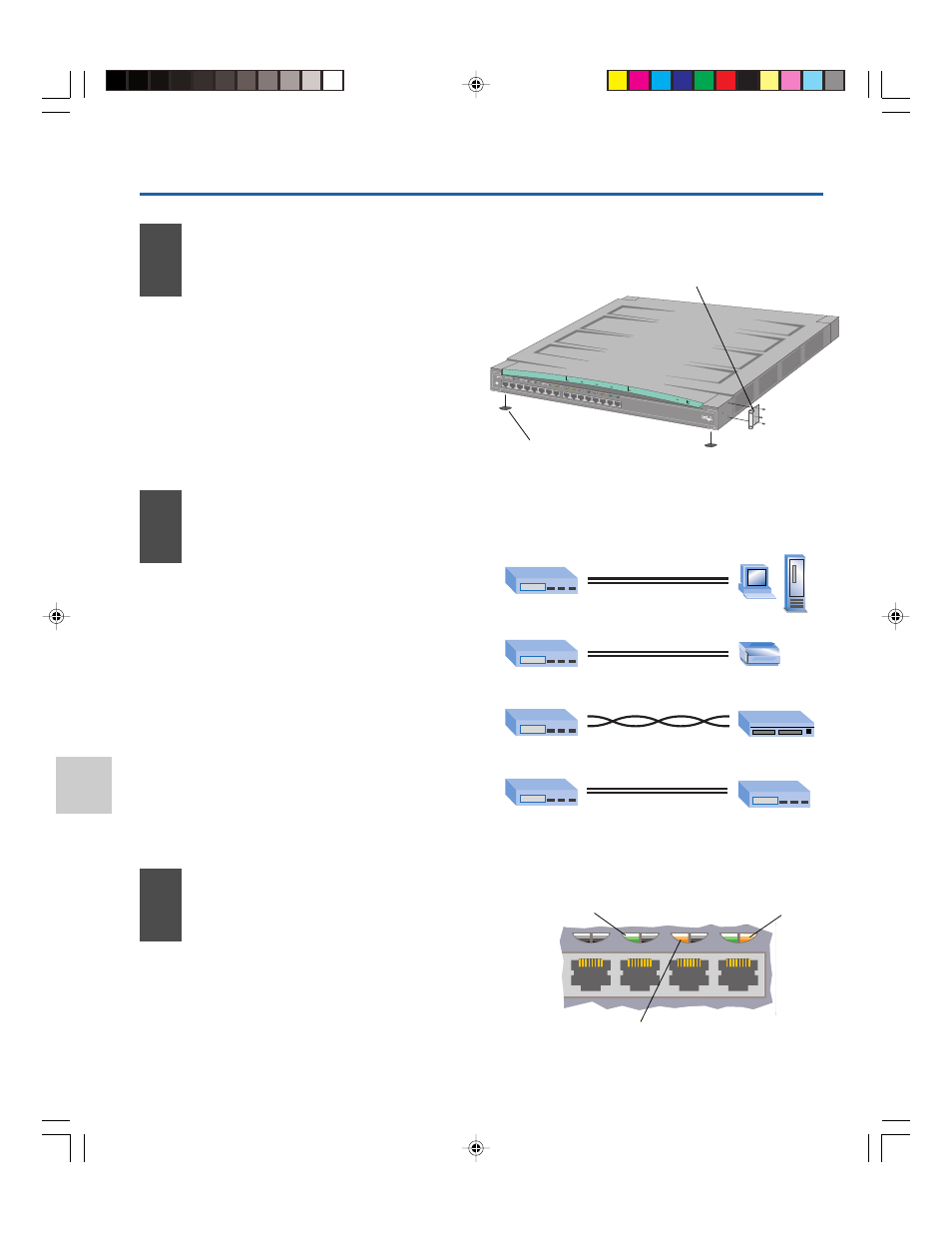

Instalación del
concentrador
Comprobación de las
conexiones
• Compruebe los LED del puerto para confirmar
el estado del enlace.
• Un LED verde fijo (a la izquierda) indica un
enlace válido.
Izquierda (Verde/Naranja)
Verde fijo = Enlace
Verde parpadeante = Actividad
Derecha (Naranja)
Apagado = 100 Mbps
Fijo = 10 Mbps
Class II
MDI/ MDI-X 1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16 Left
Right
Link = Solid G reen Activity = Blin king Green Partitioned = Blinking Ora nge 10Mbps = S olid Orange 100Mbps = O ff
Intel ® Express 330T Stac kable Hub Module A
Status
Speed Link\Activity
Collisions 10Mbps 100Mbps Status
Managed
Module B
Module P resent
Duplex
Bastidor: Utilice los
tres tornillos pequeños
para fijar los soportes
al concentrador.
Estantería: Retire la cobertura
protectora y fije los soportes
de goma al concentrador.
3
1
• Extraiga el concentrador y las piezas de la
caja.
• Monte los soportes que se incluyen si piensa
montar el concentrador en un bastidor.
• Instale el concentrador Intel ® Express 330T
apilable en un bastidor o en una estantería.
• Conecte el cable de alimentación.
Conexión de los
dispositivos
• Todos los puertos detectan automáticamente la
velocidad de los dispositivos conectados a ellos.
• Conecte PC y servidores de impresión al
concentrador con cables directos.
• Utilice un cable cruzado para conectar un
concentrador a otro concentrador o conmutador.
• Utilice un cable directo para conectar con otro
concentrador o conmutador cuando el puerto
1 esté configurado en MDI.
• Utilice sólo CAT 5 UTP para conectar
a dispositivos de 100 Mbps. Para
conexiones con dispositivos de 10 Mbps, utilice
CAT 3, 4, o 5 UTP.
10/100
10/100
10/100
10/100 10/100
Concentrador Concentrador
o conmutador
Concentrador Servidor de impresión
Concentrador PC/Servidor
directo
De A
Concentrador Concentrador
o conmutador
directo
cuando el puerto 1 está
establecido en MDI
cruzado
cuando el puerto 1 está
establecido en MDI-X
Naranja parpadeante = Partición
Naranja fijo = Inhabilitado por el usario
