Schnellstart
Deutsch
11
5 6 7 8
2

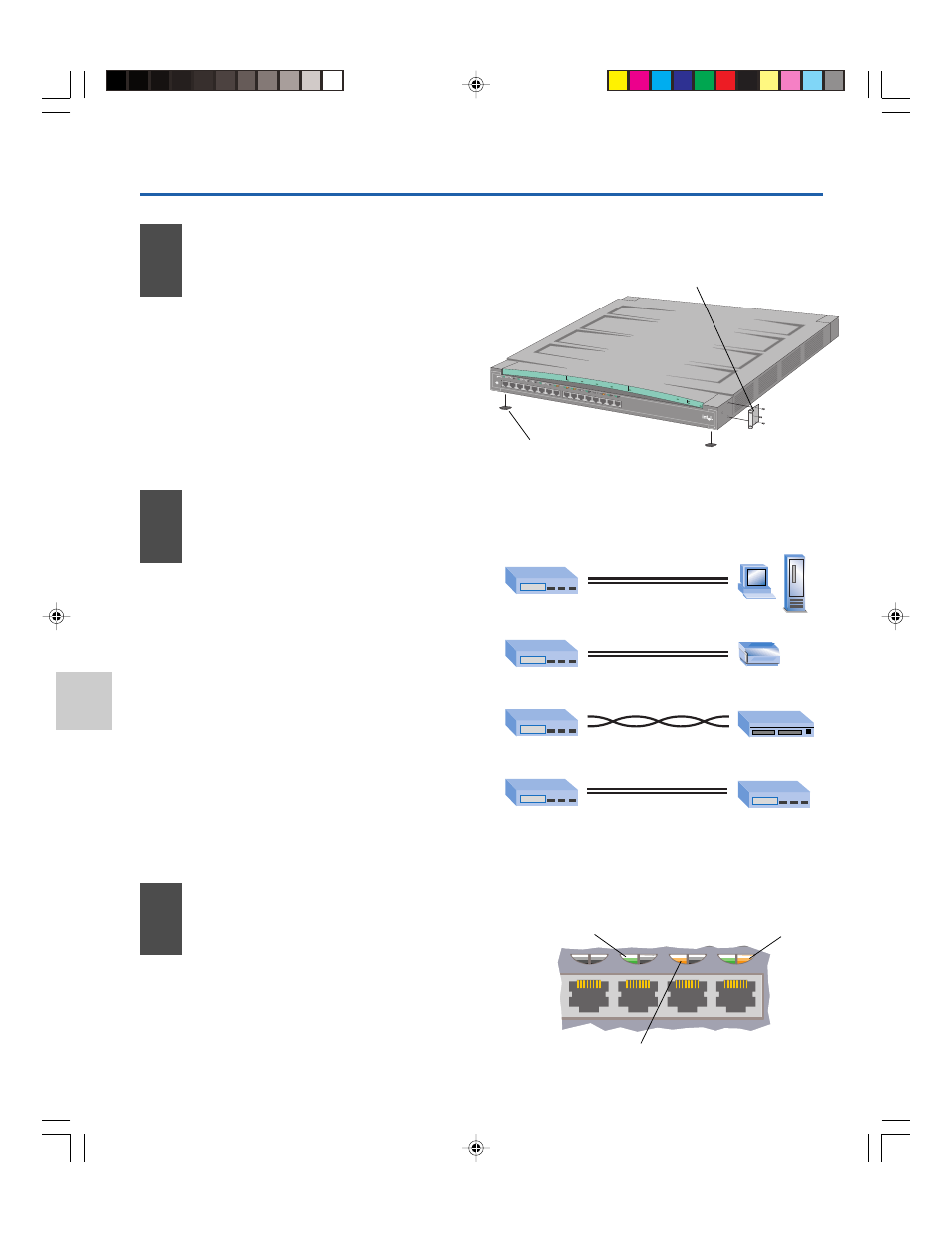

Installieren des Hubs
Überprüfen der
Verbindungen
• Überprüfen Sie die Anschluß-LEDs, um den
Verbindungsstatus zu bestätigen.
• Eine ununterbrochen aufleuchtende grüne
LED (links) signalisiert eine gültige
Verbindung.
Links (Grün/Orange)
Ununterbrochen aufleuchtendes
Grün = Verbindung
Blinkendes Grün = Aktivität
Rechts (Orange)
Aus = 100 MB/s
Ununterbrochen
aufleuchtend = 10 MB/s
Class II
MDI/ MDI-X 1
9
2
10
3
11
4
12
5
13
6
14
7
15
8
16 Left
Right
Link = Solid G reen Activity = Blin king Green Partitioned = Blinking Ora nge 10Mbps = S olid Orange 100Mbps = O ff
Intel ® Express 330T Stac kable Hub Module A
Status
Speed Link\Activity
Collisions 10Mbps 100Mbps Status
Managed
Module B
Module P resent
Duplex
Regal: Befestigen Sie die
Klammern mit den drei kleinen
Schrauben am Hub.
3
1
• Entnehmen Sie den Hub und die Bauteile aus
der Schachtel.
• Befestigen Sie die enthaltenen Klammern,
wenn Sie den Hub in einem Gestell montieren
wollen.
• Installieren Sie den Intel ® Express 330T
Stapelhub in einem Gestell oder Regal.
• Schließen Sie das Stromkabel an.
Anschließen
der Geräte
• Alle Anschlüsse stellen automatisch die Ge-
schwindigkeit des angeschlossenen Gerätes fest.
• Schließen Sie PCs und Druckserver über eine
direkte Kabelverbindung an den Hub an.
• Verwenden Sie zur Verbindung des Hubs mit
einem anderen Hub oder Switch ein
Nullmodemkabel.
• Verwenden Sie zur Verbindung mit einem anderen
Hub oder Switch eine direkte Kabelverbindung,
wenn Anschluß 1 auf MDI eingestellt ist.
• Verwenden Sie für den Anschluß von 100 MBs-
Geräten aussschließlich CAT 5 UTP. Für den
Anschluß von 10-MB/s-Geräten verwenden Sie
CAT 3, 4 oder 5 UTP.
10/100
10/100
10/100
10/100 10/100
Hub Hub oder Switch
Hub Druckserver
Hub PC/Server
Direkt
Von Zum
Hub Hub oder Switch
Direkt
wenn Anschluß 1 auf MDI
Nullmodemkabel
wenn Anschluß 1 auf MDI-X
Blinkendes Orange = Partitionierung
Ununterbrochen aufleuchtendes Orange = Benutzer deaktiviert
Rack: Befestigen Sie die
Klammern mit den drei
kleinen Schrauben am Hub.
