50
Televisor con Pantalla LCD de 20" Insignia NS-20WLCD
www.insignia-products.com
Si su cable de antena tiene un conector de
300 ohmios, conéctelo a un adaptador de
300-75 ohmios (no incluido), conecte el
adaptador a un cable de 75 ohmios, luego
conecte el otro extremo del conector de
75 ohmios al conector RF en la parte posterior
de su televisor.

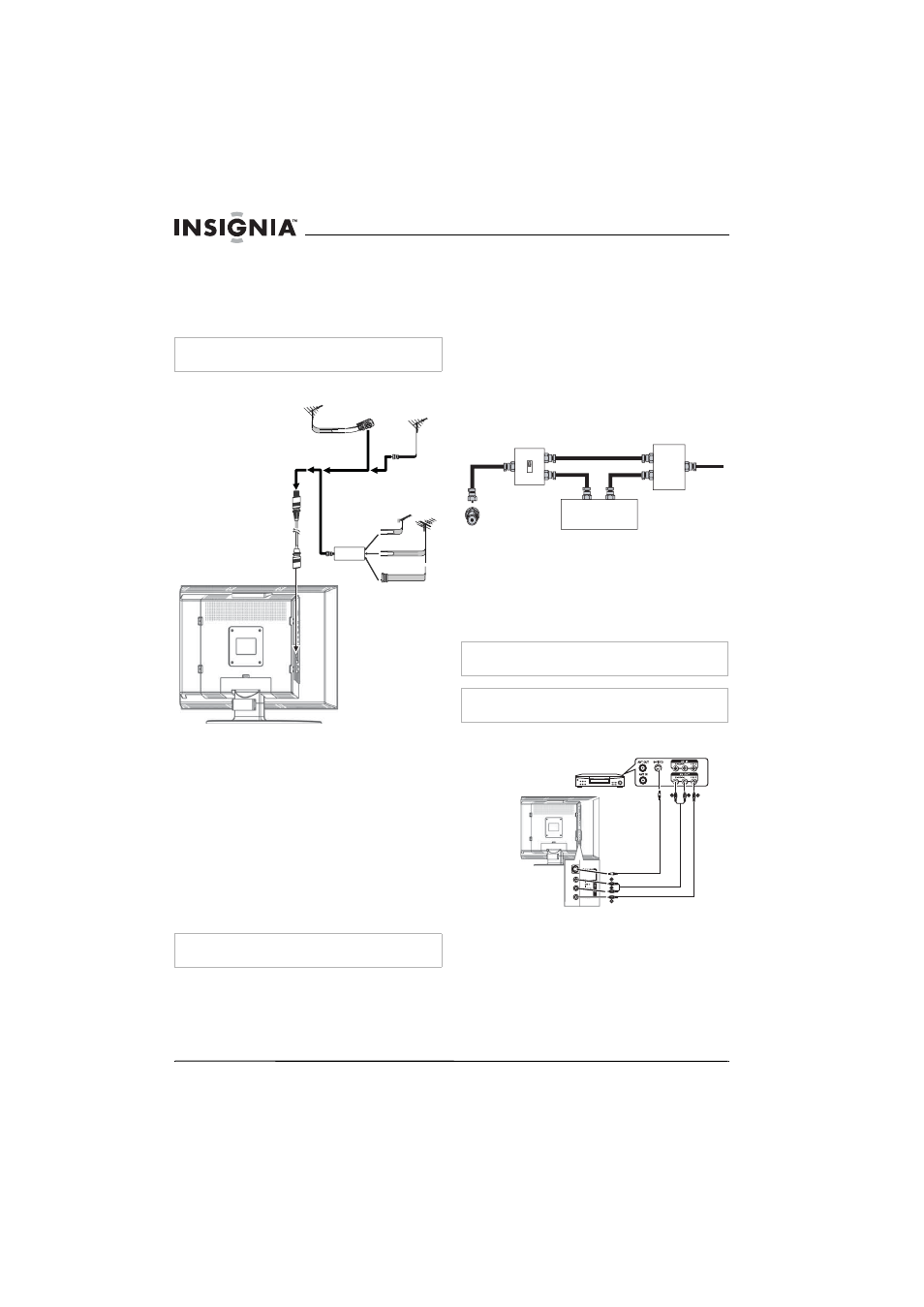

Refiérase a la siguiente figura para conectar una
antena exterior.
Conexión de TV por cable
Su televisor tiene un conector de 75 ohmios
para conectar TV por cable.
Algunos proveedores de TV por cable codifican
las señales de los canales de pago especial.
Para ver estos canales necesita una caja
convertidora/decodificadora.
Si no tiene una caja
convertidora/decodificadora, puede conectar su
TV por cable directamente a su televisor. Si
tiene una caja convertidora/decodificadora,
puede conectar su TV por cable usando un
interruptor de RF (no suministrado). Para
obtener más información sobre como conectar
una caja convertidora/decodificadora, póngase
en contacto con su proveedor de TV por cable.
Para conectar TV por cable sin usar una caja
convertidora/decodificadora:
1 Conecte un extremo de un cable de
75 ohmios al conector RF situado en la parte
posterior de su televisor.
2 Conecte el otro extremo del cable al toma de
pared de TV por cable.
Para conectar TV por cable con una caja
convertidora/decodificadora:
•
Refiérase a la siguiente figura para conectar
una caja convertidora/decodificadora. (El
conmutador de RF y el divisor de señal no se
suministran.)
Mueva el conmutador de RF a la posición A
para ver los canales sin codificación usando
el control remoto de su televisor. Mueva el
conmutador de RF a la posición B para ver
los canales codificados usando el control de
la caja convertidora/decodificadora.
Conexión de un VCR
Puede conectar un VCR con un cable de
audio/video estándar o con un cable de S-Video.
El cable de S-Video no incluye el sonido. Si usa
un cable de S-Video, necesitará usar un cable
de audio para conectar el sonido.
Refiérase a la siguiente figura para conectar un
VCR a su televisor.
Para reproducir el VCR:
1 Encienda su televisor.
2 Presione INPUT (Entrada) una o más veces
para seleccionar Video (o S-Video si
conectó el VCR al conector S-Video).
3 Encienda su VCR.
4 Inserte una cinta de video y presione PLAY
(Reproducir).
Advertencia
Verifique que apague y desconecte su televisor antes de
instalar equipos.
Advertencia
Verifique que apague y desconecte su televisor antes de
instalar equipos.
Antena de
VHF/UHF
Cable de 300
ohmios con
adaptador
O
Antena de
VHF/UHF
Cable de 75
ohmios
Cable de la
antena
Salida Entrada
Combinador
O
Antena de
UHF
Antena de
VHF
Antenas separadas
Antena combinada
Nota
Para obtener el mejor video, use el conector de S-Video si su
VCR tiene una conexión de S-Video.
Advertencia
Verifique que apague y desconecte su televisor antes de
instalar equipos.
Conmutador de RF
Caja convertidora/decodificadora
de TV por cable
Divisor de señal
para dos equipos
Salida Entrada
A
B
RF
TV por
Cable
VCR
S-Video
Audio
Video
Y = amarillo (video)
W = blanco (audio
izquierdo)
R = rojo (audio derecho)
