Insignia NS-20WLCD - Manual (Page 29)

29
Téléviseur ACL de 20 po Insignia NS-20WLCD
www.insignia-products.com

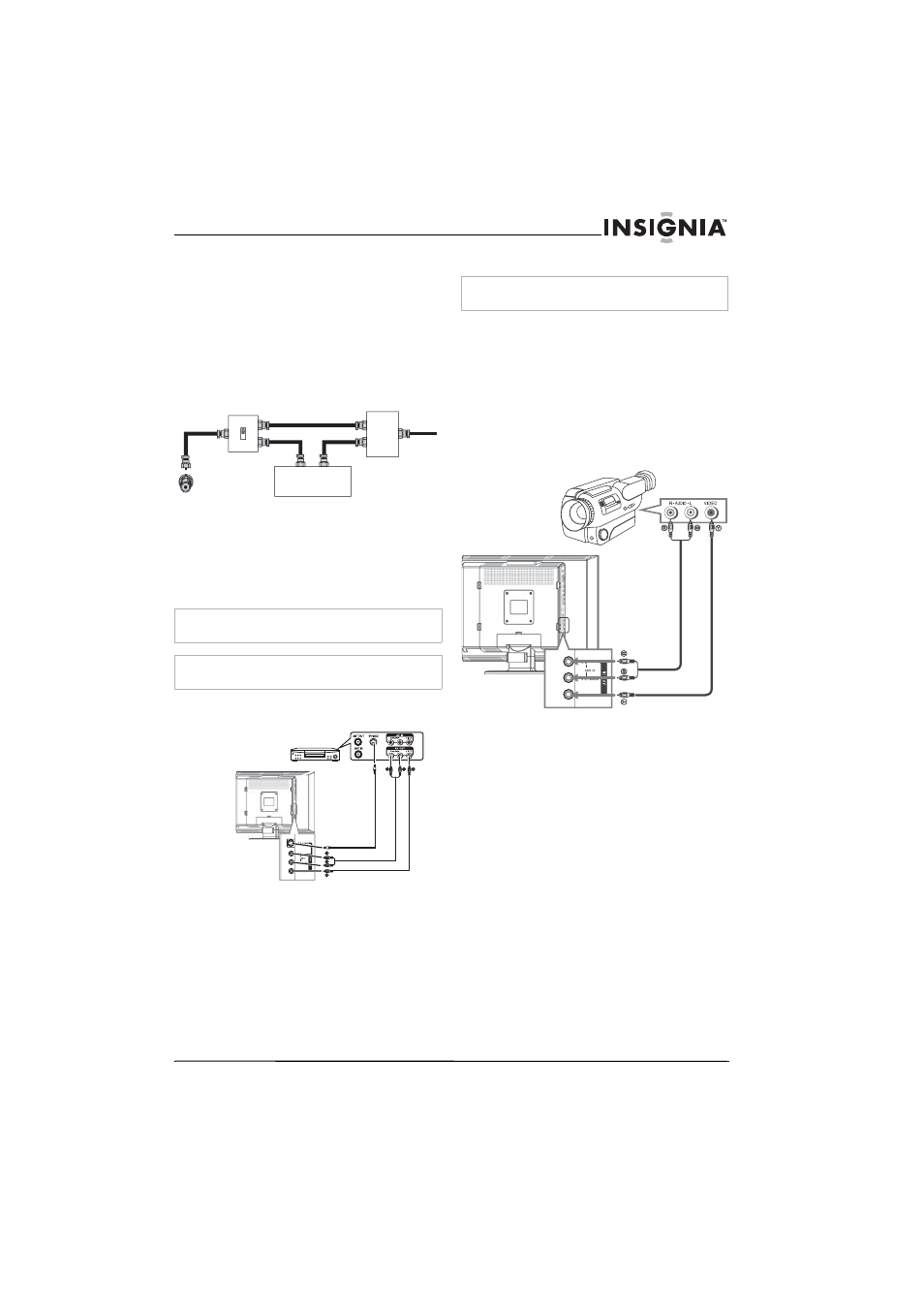

Pour le raccordement à la TV câblée avec un
décodeur/décrypteur :
•
Se référer au schéma ci-après pour la
connexion d’un décodeur/décrypteur
(l’interrupteur RF et le répartiteur de signal ne
sont pas fournis).
Régler l’interrupteur RF en position A et
utiliser la télécommande de l’appareil pour
visualiser les canaux « en clair ». Régler
l’interrupteur RF en position B et utiliser les
commandes du décodeur/décrypteur pour
visualiser les canaux brouillés.
Connexion d’un magnétoscope
Il est possible de connecter un magnétoscope
avec un câble audio/vidéo standard ou un câble
S-Vidéo. Le câble S-Vidéo ne fournit pas de son.
Si un câble S-Vidéo est utilisé, un câble audio
est nécessaire pour la connexion du son.
Se référer au schéma ci-après pour la connexion
d'un magnétoscope au téléviseur.
Pour utiliser le magnétoscope :
1 Allumer le téléviseur.
2 Appuyer une ou plusieurs fois sur INPUT
(Entrée) pour sélectionner Video [Vidéo] (ou
S-Video si le magnétoscope est connecté à
la prise S-Vidéo).
3 Mettre le magnétoscope sous tension.
4 Insérer une cassette vidéo, puis appuyer sur
PLAY (Lecture).
Connexion d’un caméscope
Voir le schéma ci-après pour la connexion d’un
caméscope au téléviseur.
Pour la connexion d’un caméscope :
1 Brancher le câble audio/vidéo sur les prises
d’entrée AUDIO L (gauche), AUDIO R
(droite) et VIDEO IN (Vidéo) à l’arrière de
l’appareil.
2 Brancher l’autre extrémité du câble
audio/vidéo sur les prises de sortie vidéo et
audio du caméscope.
Pour utiliser le caméscope :
1 Allumer le téléviseur.
2 Appuyer une ou plusieurs fois sur
INPUT(Entrée) pour sélectionner VIDEO
(Vidéo).
3 Mettre le caméscope sous tension et le régler
sur le mode de sortie. Pour plus
d’informations, se référer au guide de
l’utilisateur du caméscope.
4 Insérer une bande vidéo dans le caméscope
et appuyer sur la touche lecture.
Remarque
Pour obtenir une meilleure vidéo, utiliser la prise S-Vidéo si le
magnétoscope est doté d’une connexion S-Vidéo.
Avertissement
S’assurer d’éteindre et de débrancher le téléviseur avant
l’installation de périphériques.
Interrupteur RF
Décodeur/décrypteur pour la TV
câblée
Répartiteur de
signal à deux voies
Out (Sortie) In (Entrée)
A
B
RF
TV
câblée :
Magnétoscope
S-Vidéo
Audio
Vidéo
Y = Jaune (vidéo)
W = Blanc (audio gauche)
R = Rouge (audio droite)
Avertissement
S’assurer d’éteindre et de débrancher le téléviseur avant
l’installation de périphériques.
Y = Jaune (vidéo)
W = Blanc (audio gauche)
R = Rouge (audio droite)
