47
Televisor con Pantalla LCD de 20" Insignia NS-20WLCD
www.insignia-products.com
Nota para el instalador del sistema CATV
Este recordatorio se proporciona para que el
instalador del sistema CATV preste atención al
Artículo 820-40 del NEC el cual proporciona
pautas para una correcta conexión a tierra y, en
particular, especifica que la conexión a tierra del
cable debe estar conectada al sistema de tierra
de la edificación, tan cerca al punto de entrada
del cable como sea práctico.

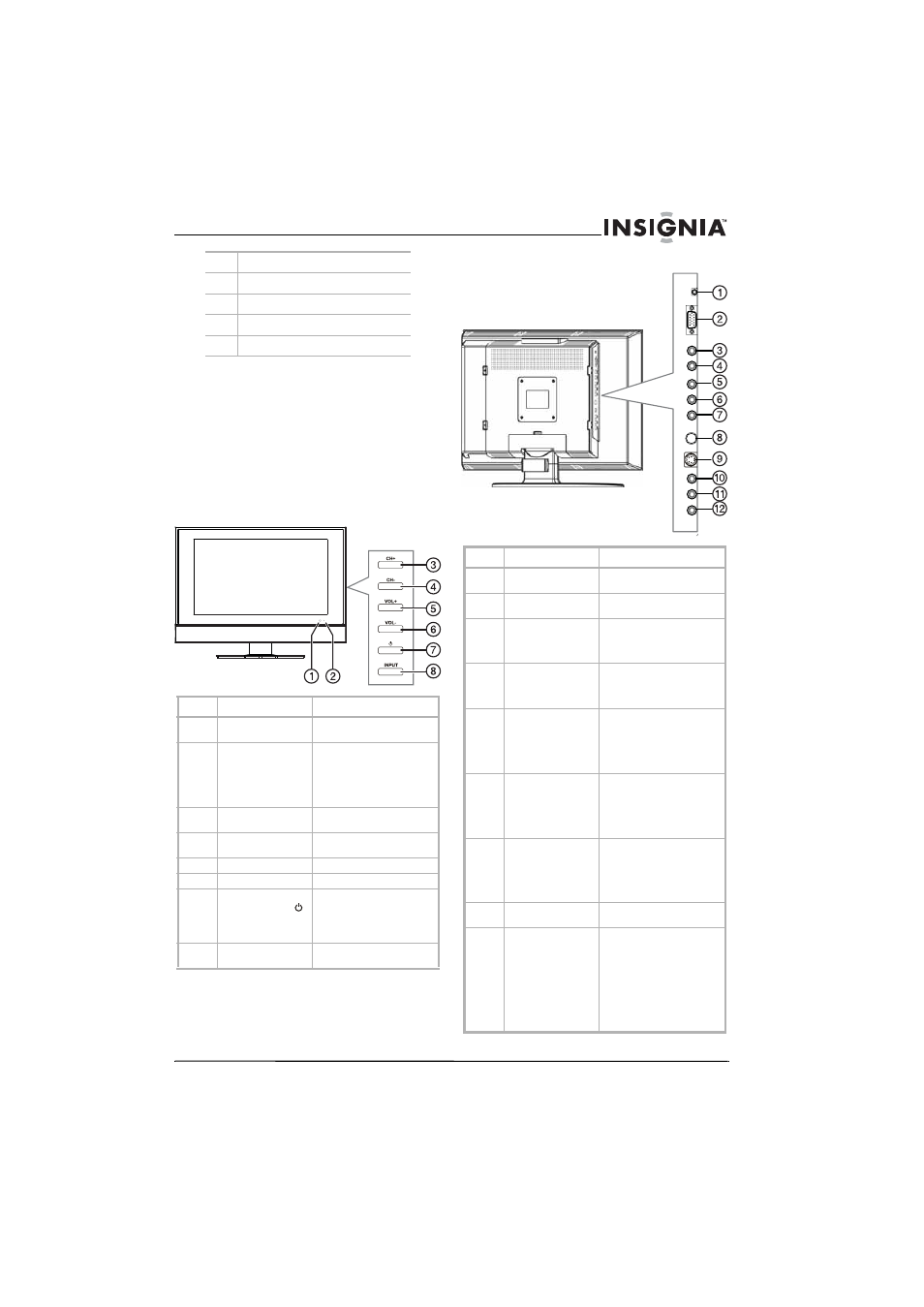

Características
Vista frontal
Vista posterior
3 Abrazaderas de tierra
4 Conductores de conexión a tierra
5 Unidad de descarga de antena
6 Abrazadera de tierra
7 Cable conductor de entrada de antena
Control Descripción
1 Sensor del control
remoto Recibe las señales del control
remoto. No se debe bloquear.
2 Indicador de
encendido Cuando su televisor se
encuentra encendido, se
iluminará color azul. Cuando
su televisor se encuentra en
modo de espera, se iluminará
color rojo.
3 Botón CH+ Presione para ir al canal TV
siguiente.
4 Botón CH- Presione para ir al canal TV
anterior.
5 Botón VOL + Permite subir el volumen.
6 Botón VOL – Permite bajar el volumen.
7 Botón de
Encendido/Espera Permite encender o apagar su
televisor. Cuando su televisor
se encuentra encendido, el
indicador de encendido se
iluminará.
8 ENTRADA Permite seleccionar la fuente
de la señal.
Conector Descripción
1 Entrada de línea Conecte un cable de audio de
computadora en este conector.
2 D-Sub Conecte un cable de video de
computadora en este conector.
3 Audio izquierdo de
componentes Si está usando una conexión
de video de componentes,
conecte el cable de audio
izquierdo en este conector
4 Audio derecho de
componentes Si está usando una conexión
de video de componentes,
conecte el cable de audio
derecho en este conector
5 Video de
componentes Pr/Cr Si está usando una conexión
de video de componentes,
enchufe el conector Pr/Cr de
un cable de video de
componentes en este
conector.
6 Video de
componentes Pb/Cb Si está usando una conexión
de video de componentes,
enchufe el conector Pb/Cb de
un cable de video de
componentes en este
conector.
7 Video de
componentes Y Si está usando una conexión
de video de componentes,
enchufe el conector Y de un
cable de video de
componentes en este
conector.
8 RF Conecte la antena o el cable a
este conector.
9 S-VIDEO Enchufe un equipo de S-Video
en este toma. El cable de
S-Video no lleva el sonido.
Necesita enchufar los
conectores de audio derecho e
izquierdo de un cable estándar
de audio/video en los
conectores derecho e
izquierdo de la entrada de AV
para proveer sonido.
