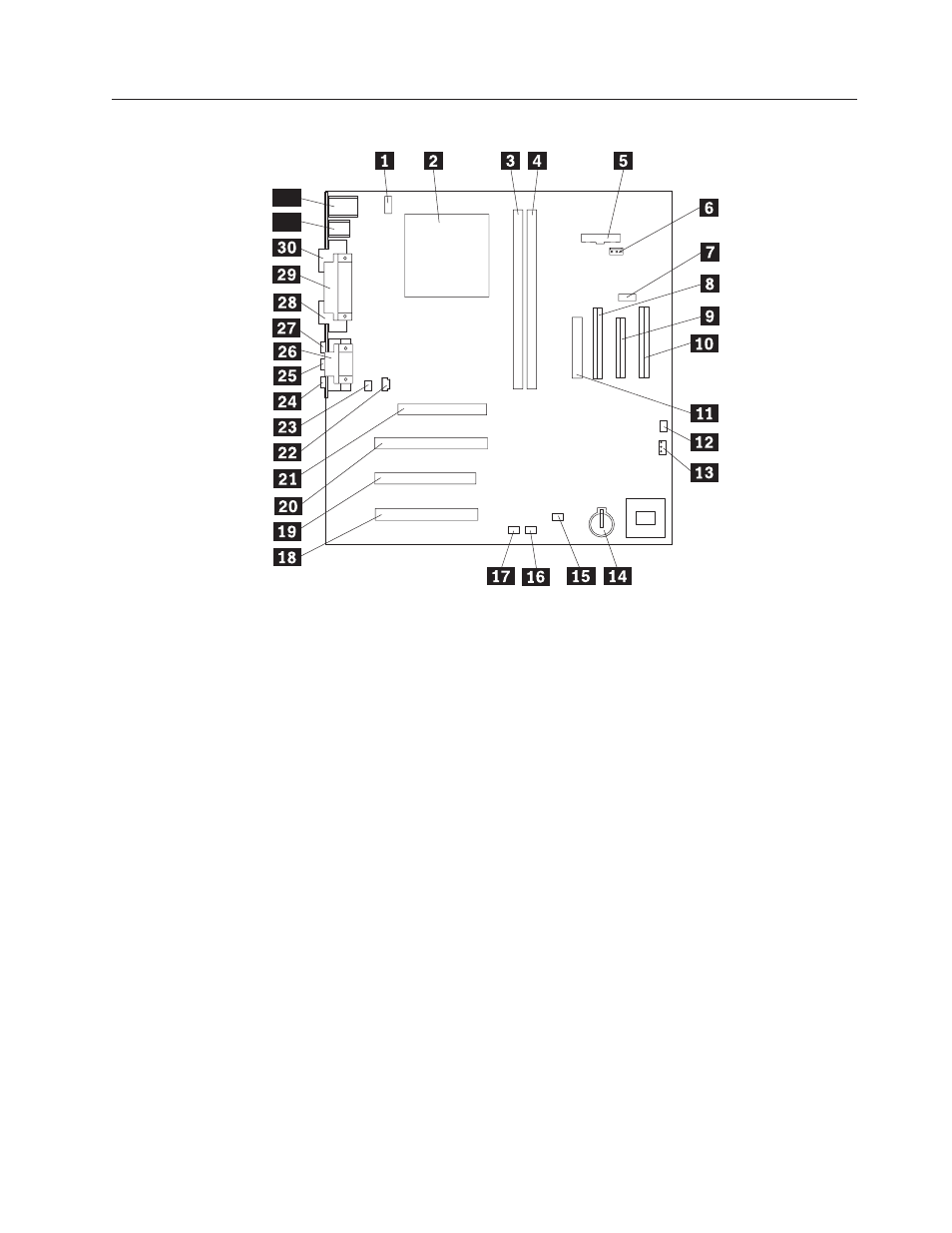

A40/A40P/A40i system board layout

32
31

System board locations

1 CPU fan connector

17 Wake on LAN

2 Microprocessor

18 PCI slot 3

3 DIMM 0

19 PCI slot 2

4 DIMM 1

20 PCI slot 1

5 Power LED connector

21 AGP slot

6 RFID connector

22 CD-ROM audio

7 Front USB connector

23 Speaker connector

8 Secondary IDE connector

24 Audio output

9 Diskette connector

25 Audio input

10 Primary IDE connector

26 Serial port 2

11 Power connector

27 Microphone input

12 CMOS clear/recovery jumper

28 Monitor port

13 Fan connector

29 Parallel port

14 Battery

30 Serial port 1

15 SCSI adapter LED connector

31 USB connectors

16 Alert on LAN

32 Mouse and keyboard connectors

Chapter 5. FRU Replacements
