21
Lecteur DVD à conversion HD de 1080p Insignia NS-UPDVD
www.insignia-products.com

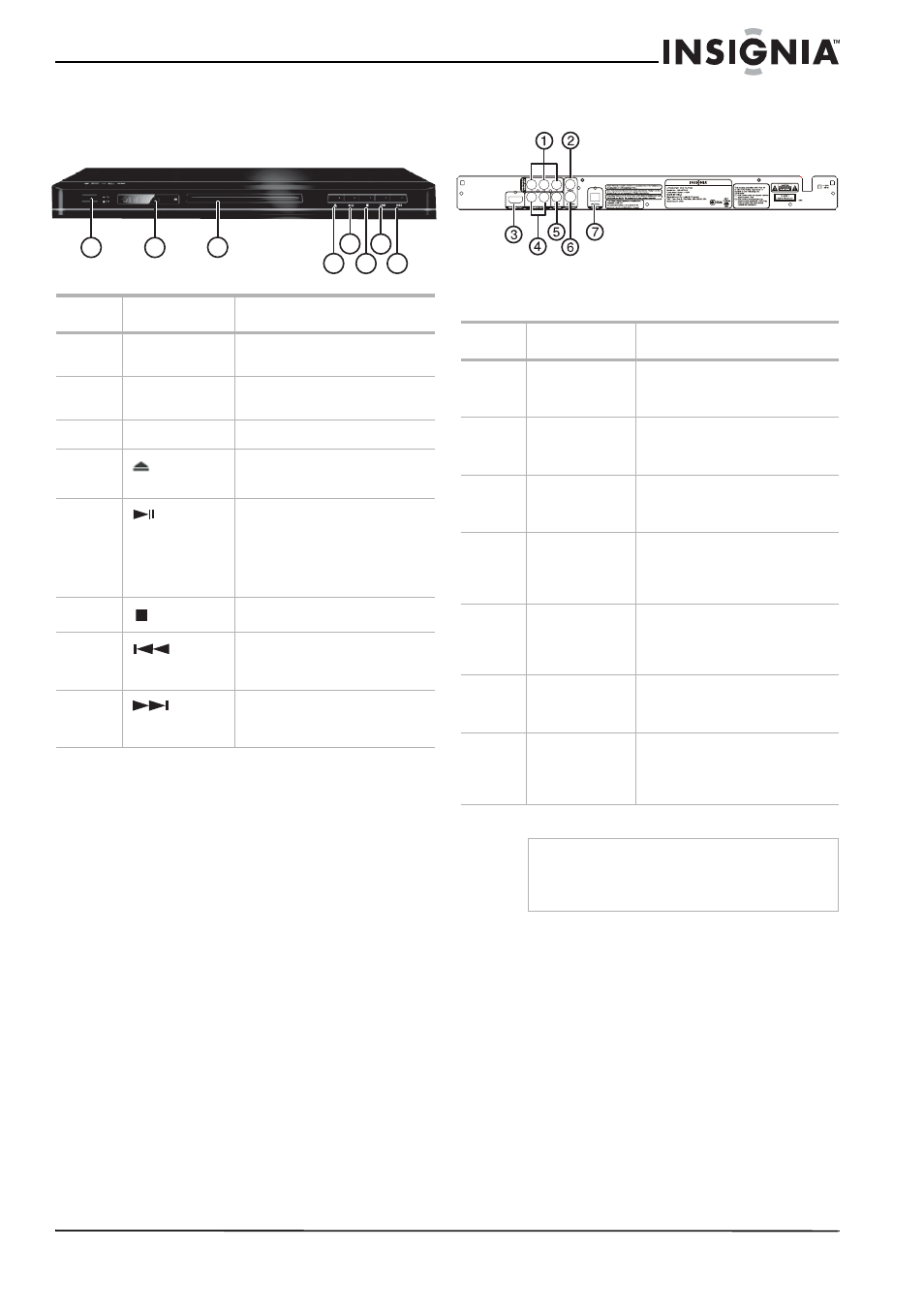

Fonctionnalités
Panneau avant
Panneau arrière
Élément Description Fonction
1 Touche
MARCHE/ARRÊT Mise en marche et arrêt du
lecteur
2 Fenêtre
d'affichage Indique l’état actuel de l’appareil.
3 Plateau à disque L’ouvrir pour y placer un disque.
4
Touche
Ouvrir/fermer
Permet d’ouvrir ou de fermer le
plateau à disque.
5
(Lecture/Pause)
Permet de commencer la lecture.
Appuyer de nouveau pour
interrompre la lecture
momentanément. Appuyer de
nouveau sur cette touche pour
reprendre la lecture.
6
(Arrêt)
Permet d’arrêter la lecture.
7
(Précédent)
Permet de revenir au chapitre
précédent (DVD) ou à la piste
précédente (CD).
8 (Suivant) Permet de passer au chapitre
suivant (DVD) ou à la piste
suivante (CD).
8
7 5
6 4
2 1 3
Élément Description Fonction
1 SORTIE
COMPOSANTES
(Y Pb Pr) Pour la connexion aux prises
d’entrée composantes d’un
téléviseur (si disponible).
2 CVBS Pour la connexion aux prises
d’entrée composantes d’un
téléviseur (si disponible).
3 Sortie HDMI Pour la connexion aux prises
d’entrée HDMI d’un téléviseur (si
disponible).
4 Sortie AUDIO
(gauche/droite) Pour la connexion aux prises
d’entrée audio (gauche et droite)
d’un téléviseur, amplificateur ou
d'autres périphériques.
5 Sortie AUDIO
COAXIALE
(numérique) Pour la connexion à la prise audio
numérique coaxiale d’un
amplificateur externe (décodeur
Dolby Digital par exemple).
6 Sortie S-VIDÉO Pour la connexion à la prise
d’entrée S-Vidéo d’un téléviseur
(si disponible).
7 Sortie OPTIQUE
(numérique) Pour la connexion à la prise audio
numérique optique d’un
amplificateur externe (décodeur
Dolby Digital par exemple).
Attention
Ne pas toucher les broches internes des prises
sur le panneau arrière. Les décharges
électrostatiques peuvent provoquer des
dommages permanents à l’appareil.
