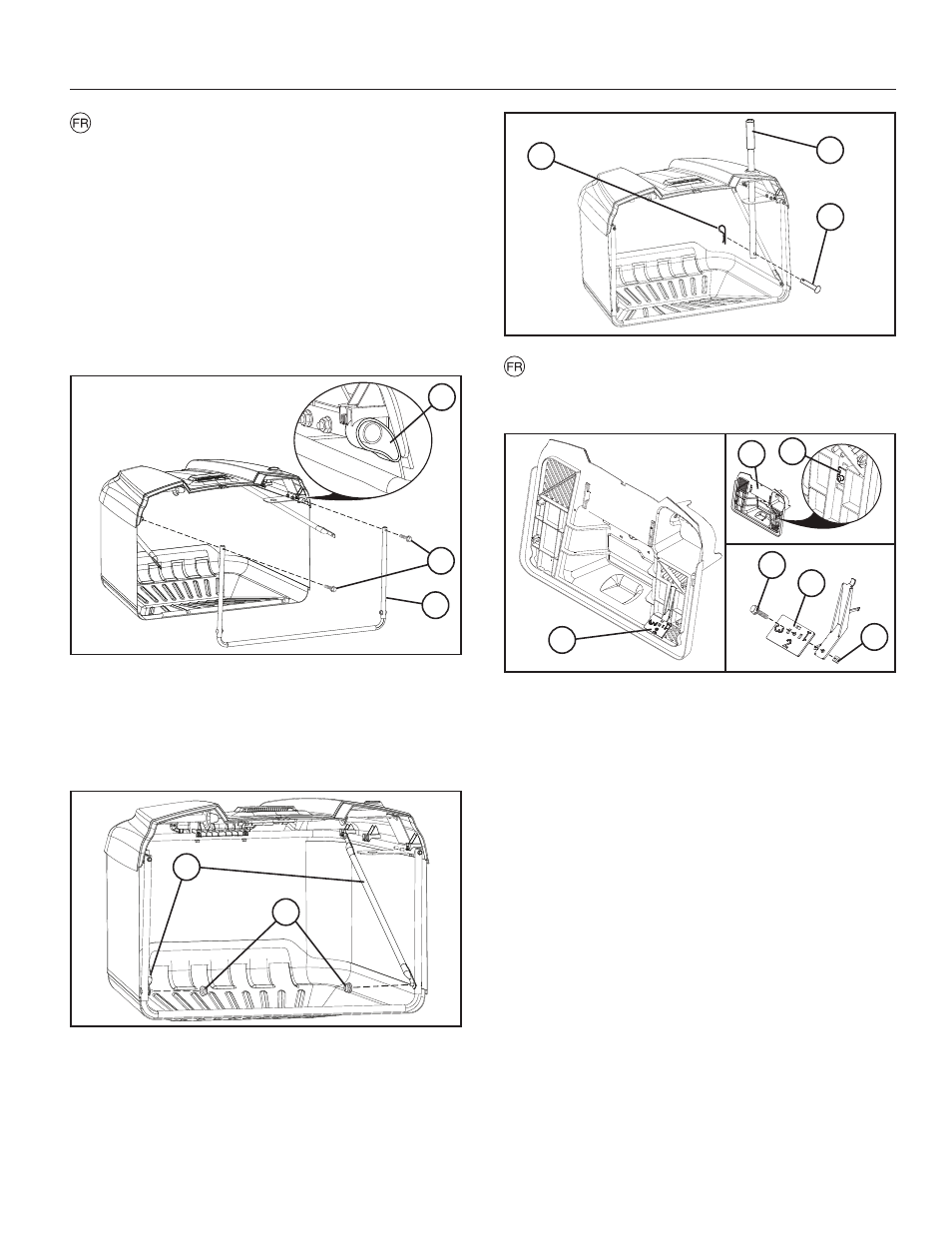

POUR ASSEMBLER LE COLLECTEUR
• Dépliez le sac et posez-le de sorte que le côté droit soit
orienté vers le haut.
• Introduisez le châssis avant (1) à travers les boucles du sac
en toile de chaque côté du bac.
• Enclenchez la partie inférieure du châssis avant (1) dans la
pièce située à l’avant du fond du bac.
• Faites glisser les segments de boucle en toile (2), situés aux
extrémités du sac, sur le tube du châssis supérieur du bac.
• Retirez deux boulons hexagonaux (1\4”-20 x 1,15”) (3) de
l’avant du châssis supérieur.
• Remettez les deux boulons hexagonaux (1\4”-20 x 1,15”)
(3) en place en passant à travers les orifices de la partie
supérieure du châssis avant du bac et enfilez-les dans les
écrous à l’intérieur des tubes du châssis.
POUR REGLER LE LEVIER DE VIDAGE DU BAC
AVEC LA PALETTE
• Avant le réglage, pensez à arrêter le moteur du tracteur et à
serrer le frein à main.
• Placez les contre-écrous (1/4”-20) (4) dans la partie inférieure
du châssis avant du bac.
• Dépliez les renforts (5) et fixez-les aux boulons de carrosserie
(6) dans les coins inférieurs du châssis avant du bac.
• Replacez les contre-écrous (1/4”-20)(4) et serrez-les jusqu’à
ce qu’ils soient complètement bloqués.
• Retirez l’axe de chape (7) et l’attache à ressort (8) de la
poignée du bac (9).
• Faites glisser la poignée du bac (9) vers le bas à travers le
couvercle et les orifices de la structure supérieure soudée du
châssis.
• Remettez l’axe de chape (10) en place en le faisant passer
à travers l’orifice de la partie inférieure de la poignée du
bac et faites glisser le ressort de retenue (11) dans l’orifice
à l’extrémité de la cheville jusqu’à ce qu’il se verrouille en
position.
• Lorsque vous travaillez sur de l’herbe mouillée très lourde,
retirez la palette (3).
• Si l’herbe est plus légère, vous pouvez utilisez la palette (3)
avec les réglages “1”, “2”, ou “3” (“3” étant pour l’herbe sèche
moins lourde).
• Choisissez votre réglage et tournez la palette du bac (3)
pour que le numéro (réglage) de votre choix soit orienté vers
vous.
• Pour changer le réglage, desserrez les fixations (4 et 5),
retirez ou faites tourner la palette (3), et serrez de nouveau.
