OM-1313 Page 37
Description
Part
No.
Item
No.

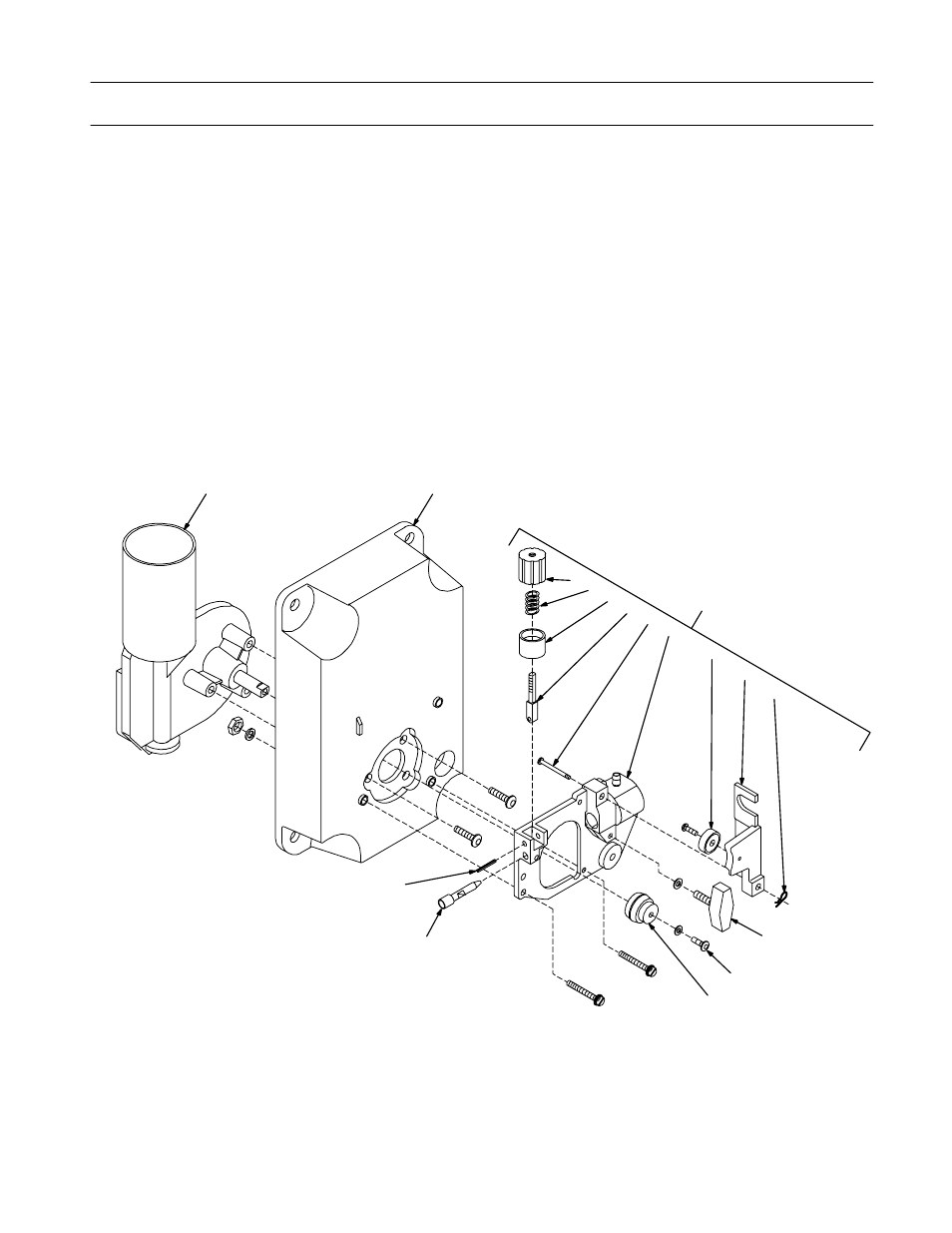

Figure 7-4. Drive Assembly, Wire (Fig 7-2 Item 29)
Quantity
1 196 237 MOTOR, gear 24VDC 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 180 929 HOUSING, motor drive 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 198 789 DRIVE ASSEMBLY, wire (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 196 895 KNOB, tension 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 090 415 SPRING, cprsn .695 OD x .080 wire x 1.500 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 198 080 CUP, spring 185 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 085 242 FASTENER, pinned 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 090 416 PIN, hinge 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 124 817 HOUSING, wire drive 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 090 443 BEARING, ball rdl sgl row .315 x .866 x .27 (consisting of) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
111 622 SPACER, bearing .196 ID x .310 OD x .500 collar 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 112 031 LEVER, pressure roll 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 151 828 PIN, cotter hair .054 x .750 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 124 778 KNOB, T 2.000 bar w/.312-18 st 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 174 609 SCREW 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 090 423 ROLL, drive V groove .023-.035 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 058 549 GUIDE, wire inlet 1/16 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 010 224 PIN, spring CS .187 x 1.000 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1
ST-181 053-A
2
4
3
5
6
7
8
9
10
11
12
Includes
Items
13, 16, 17
13
14
15
16
17
.
Hardware is common and
not available unless listed.
Figure 7-4. Drive Assembly, Wire
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
