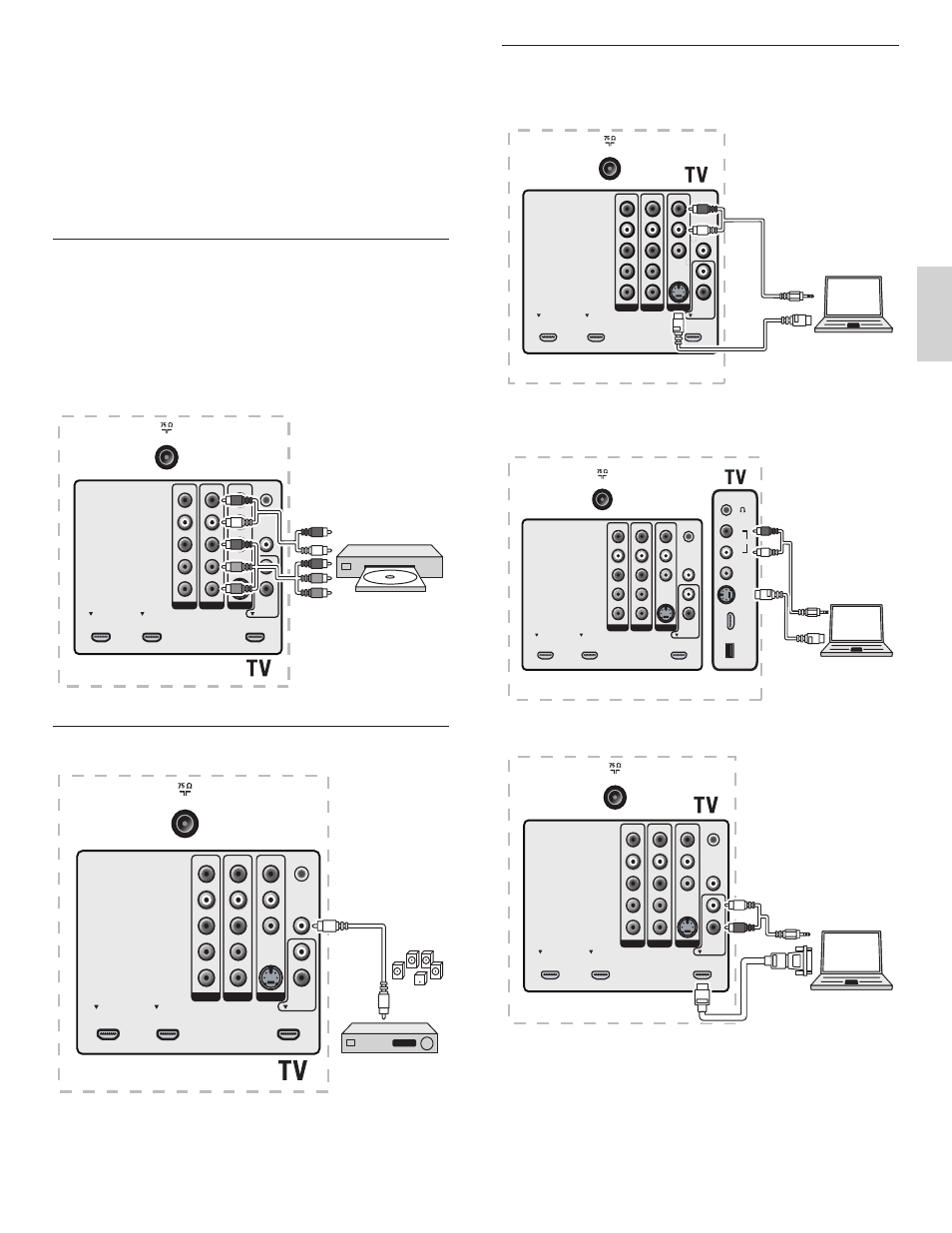

Raccordement d’un ordinateur
Raccordement d’un ordinateur à l’aide d’un connecteur S-Vidéo situé à
l’arrière
Raccordement d’un ordinateur à l’aide d’un connecteur S-Vidéo situé à
l’arrière
Raccordement d’un ordinateur à l’aide d’un connecteur DVI
SERV. U
SPDIF
OUT
VIDEO
S-VIDEO
DVI AUDIO
IN
HDMI 3 HDMI 1 HDMI 2
AV 3 AV 1 AV 2
Y
Pb
Pr
L
R
L
R
L
R Y
Pb
Pr
L
R
TV ANTENNA
AUDIO
OUT
S VIDEO
SERV. U
SPDIF
OUT
VIDEO
S-VIDEO
DVI AUDIO
IN
HDMI 3 HDMI 1 HDMI 2
AV 3 AV 1 AV 2
Y
Pb
Pr
L
R
L
R
L
R Y
Pb
Pr
L
R
TV ANTENNA
HDMI 4
S-VIDEO
VIDEO
L
AUDIO
R
USB
AUDIO
OUT
S VIDEO
SERV. U
SPDIF
OUT
VIDEO
S-VIDEO
DVI AUDIO
IN
HDMI 3 HDMI 1 HDMI 2
AV 3 AV 1 AV 2
Y
Pb
Pr
L
R
L
R
L
R Y
Pb
Pr
L
R
TV ANTENNA
AUDIO
IN
AUDIO
OUT
DVI
HDMI
Si votre appareil comprend une prise vidéo S-VHS, vous pouvez
améliorer la qualité de l’image comme suit :
•
Branchez un câble S-Vidéo à la prise S-Vidéo AV3/AV côté.
• Branchez les câbles audio dans les prises d’entrée audio L et R de
l’AV3/AV côté.
Lorsque vous utilisez un connecteur S-Vidéo, ne branchez aucun
appareil dans l’entrée vidéo de l’AV3 ou du AV côté.
Le son est retransmis par le haut-parleur de gauche, mais pas par celui
de droite. Utilisez un adaptateur mono vers stéréo (non fourni) pour
que la restitution sonore provienne de tous les haut-parleurs internes.
Raccordement d’un lecteur/enregistreur de DVD au
moyen des connecteurs (YPbPr) de sortie vidéo en
composantes et de l’audio analogique.
Les modèles de téléviseur sélectionnés peuvent affi cher les signaux
DTV 1080i, 1080p, 720p et 480p DTV lorsqu’ils sont raccordés à un
décodeur DTV. Sélectionnez la sortie du boîtier de connexion à 1080i, à
1080p, à 720p ou à 480p. Un signal DTV doit être disponible dans votre
région.
Raccordement d’un amplifi cateur de cinéma maison
numérique
En raison d’exigences légales, il se peut qu’avec certaines parties audio
PCM protégées contre la copie d’un périphérique raccordé à l’entrée
HDMI, le signal audio numérique soit mis en sourdine.
