APPLICATIONS
Coupe des matériaux de diverses formes
Coupe des matériaux cylindriques ou arrondis
Des blocs en forme de «V» peuvent servir à appuyer les matériaux
cylindriques tels les tuyaux de plastique ou barres de garde-robes.

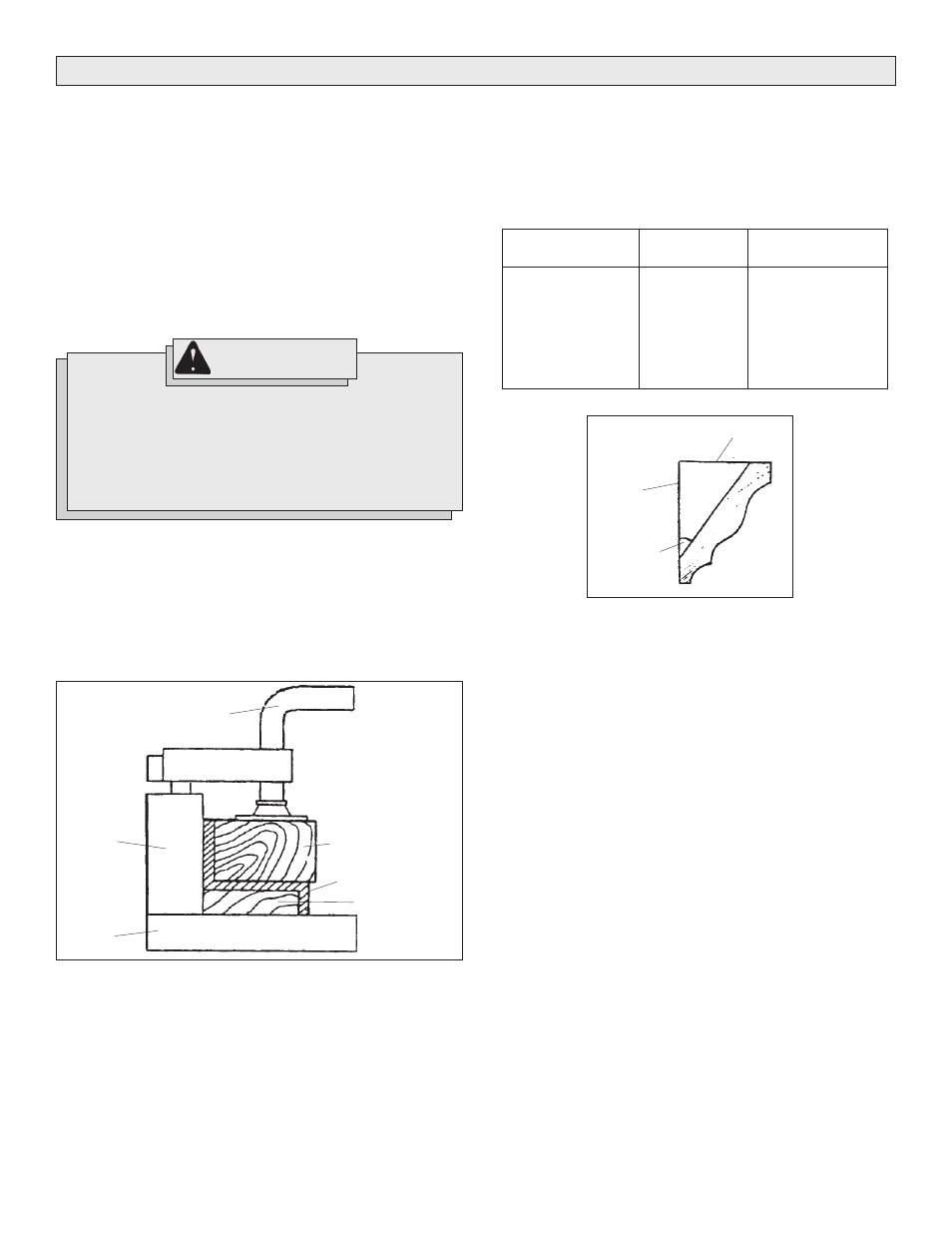

Cadres d’aluminium et autres matériaux profilés (Fig. 10)
Les profilés d’aluminium peuvent être soutenus avec des blocs, tel que
montré dans le diagramme, afin d’éviter qu’ils se déforment durant la
coupe (Fig. 10).
Recommandations relatives aux matériaux et aux applications
Recommandations relatives aux matériaux et aux applications. Les
matériaux suivants peuvent être sciés avec la scie à onglets combinée
coulissante. Plusieurs types de lames de scie sont disponibles. Utilisez
toujours la lame appropriée à la tâche et au matériau.
Bois
Le bois massif, le contreplaqué, les agglomérés, panneaux de
particules ou de fibres de moyenne à haute densité, les panneaux
lamellés de particules et mélamine, formica et masonite.
Plastiques
PCV, CPVC, ABS, matériaux de finition durs (tel le Corian ® ) et d’autres
matières plastiques.
Métaux non ferreux
Aluminium, laiton, cuivre et autres métaux non ferreux.
Genre de couronne
(angle de retombée)
30°
35°
38°
40°
45°
52°
Onglet
(angle de table)
26,6°
29,8°
31,6°
32,7°
35,3°
38,2°
Biseau
(inclinaison de lame)
37,8°
35,4°
33,9°
32,8°
30°
25,8°
* Le bois est placé à plat sur la table de la scie à onglets. Ne taillez pas la pierre, la brique, le béton et les métaux
ferreux (fer, acier, acier inoxydable ou alliages des mêmes
métaux) avec cet outil.
N’utilisez pas cet outil avec des disques abrasifs.
La poussière engendrée par la coupe de ces matériaux ou
par l’usage d’un disque abrasif peut gripper le garde-lame
et constituer un risque de blessures.
AVERTISSEMENT!
Fig. 10
Fixation
Réglet
Base
Locs de soutien
en bois
Profilés en aluminium
Locs de soutien
en bois
Coupes en onglet combinées (Fig. 11)
Le tableau ci-dessous indique les réglages d’onglet et de biseau pour la
coupe à 90° en coin de divers types de moulures de couronnement.
Notez que ces réglages sont des suggestions idéales, mais qu’ils
pourraient varier selon l’angle de retombée des moulures ou la configu-
ration des murs. Si les murs ou le plafond sont rugueux, l’angle d’onglet
sera faussé et il faudra peut-être poncer les surfaces. Fig. 11 explique
la relation entre l’angle de retombée, le plafond, le mur et la moulure.
Fig. 11 Plafond
Mur
Angle de
retombée
