12 - 2

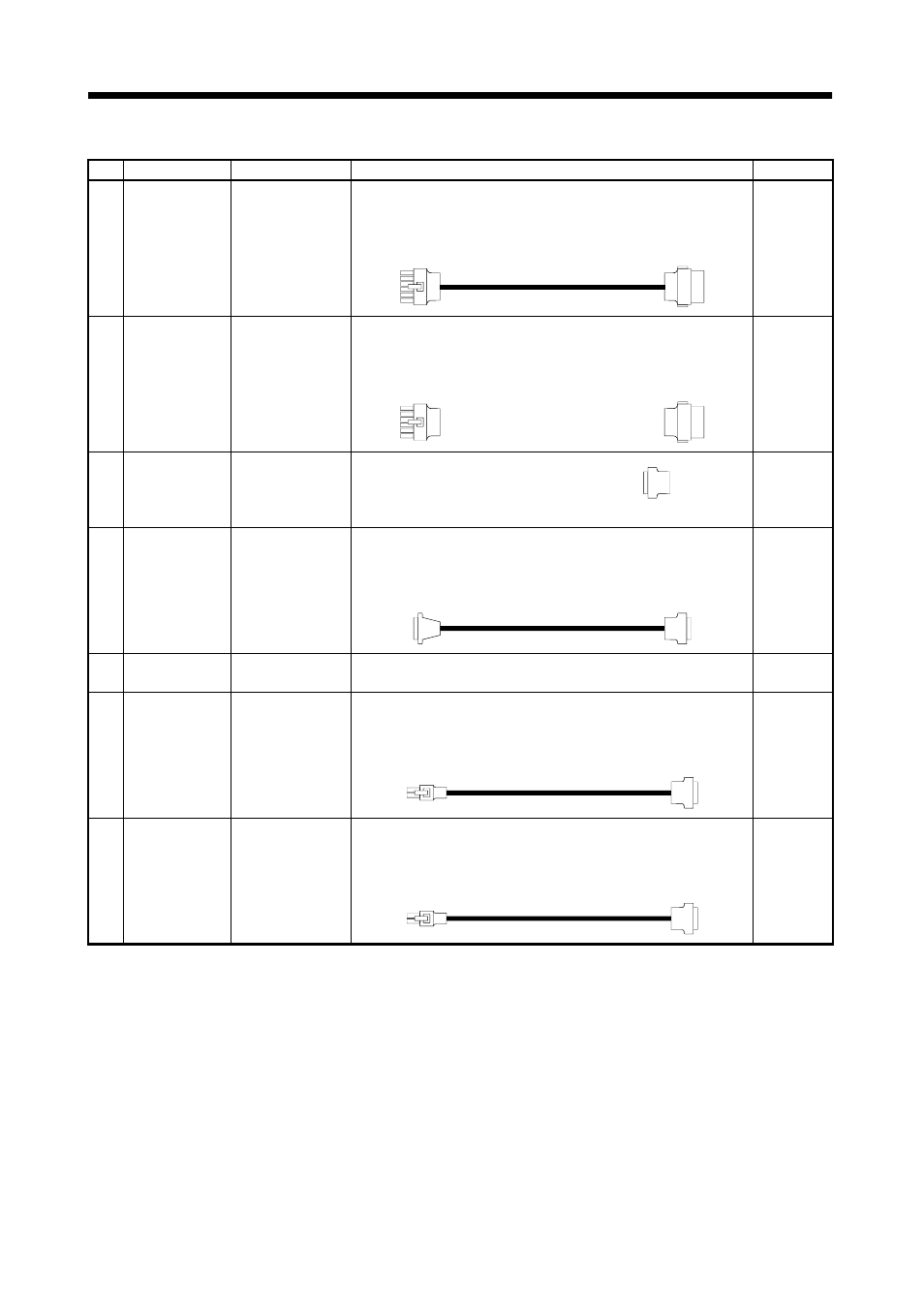

12. OPTIONS AND AUXILIARY EQUIPMENT

No.

Product

Model

Description

Application

Servo amplifier side connector
(Molex make)
Connector: 5557-12R-210
Terminal: 5556

Servo motor side connector
(Molex make)
Connector: 5559-12P-210
Terminal: 5558

1)

Motor cable

MR-JRCBL†M-H
Refer to (2) in this
section

IP44
compliant

Servo amplifier side connector
(Molex make)
Connector: 5557-12R-210
Terminal: 5556

Servo motor side connector
(Molex make)
Connector: 5559-12P-210
Terminal: 5558

2)

Motor cable
connector set

MR-JRCNM

IP44
compliant

3)

Control signal
connector set

MR-J2CN1

Servo amplifier side connector
(3M or equivalent)
Connector: 1020-3000VE
Shell kit: 10320-52F0-008

Qty: 2 each

Junction terminal block side
connector (Hirose Electric)
Connector: HIF3BA-20D-2.54R

Servo amplifier side connector
(3M or equivalent)
Connector: 10120-6000EL
Shell kit: 10320-3210-000

4)

Junction
terminal block
cable

MR-J2TBL05M
Refer to section
12.1.2.

For junction
terminal
block
connection

5)

Junction
terminal block

MR-TB20

Refer to Section 12.1.2.

Servo amplifier side connector
(Molex make)
Connector: 5557-04R-210
Terminal: 5556

Personal computer side connector
(Japan Aviation Electronics)
Connector: DE-25PF-N
Terminal: DE-C2-J9

6)

Communication
cable

MR-
JRPC98CBL3M
Refer to (4) in this
section.

For
connection
with PC-98
personal
computer

Servo amplifier side connector
(Molex make)
Connector: 5557-04R-210
Terminal: 5556

Personal computer side connector
(Japan Aviation Electronics)
Connector: DE-9SF-N
Terminal: DE-C1-J6-S6

7)

Communication
cable

MR-
JRPCATCBL3M
Refer to (4) in this
section.

For
connection
with PC-AT-
compatible
personal
computer
