Miller Electric BLUE STAR 6000 TM-499C - Manual (Page 60)

Eff w/LA124002 Thru LB111747 (Kohler Only)
TM-499 Page 56
.
Hardware is common and not available unless listed.
196 921
Generator Power Panel 495 315
Generator Power Panel 495 253
(South Africa)
Generator Power Panel 495 289
(Australia)
8
9
10
11 13
12
12
14
14
1
2 3 5
6
4
Generator Power Panel 196 914 (CSA)
7

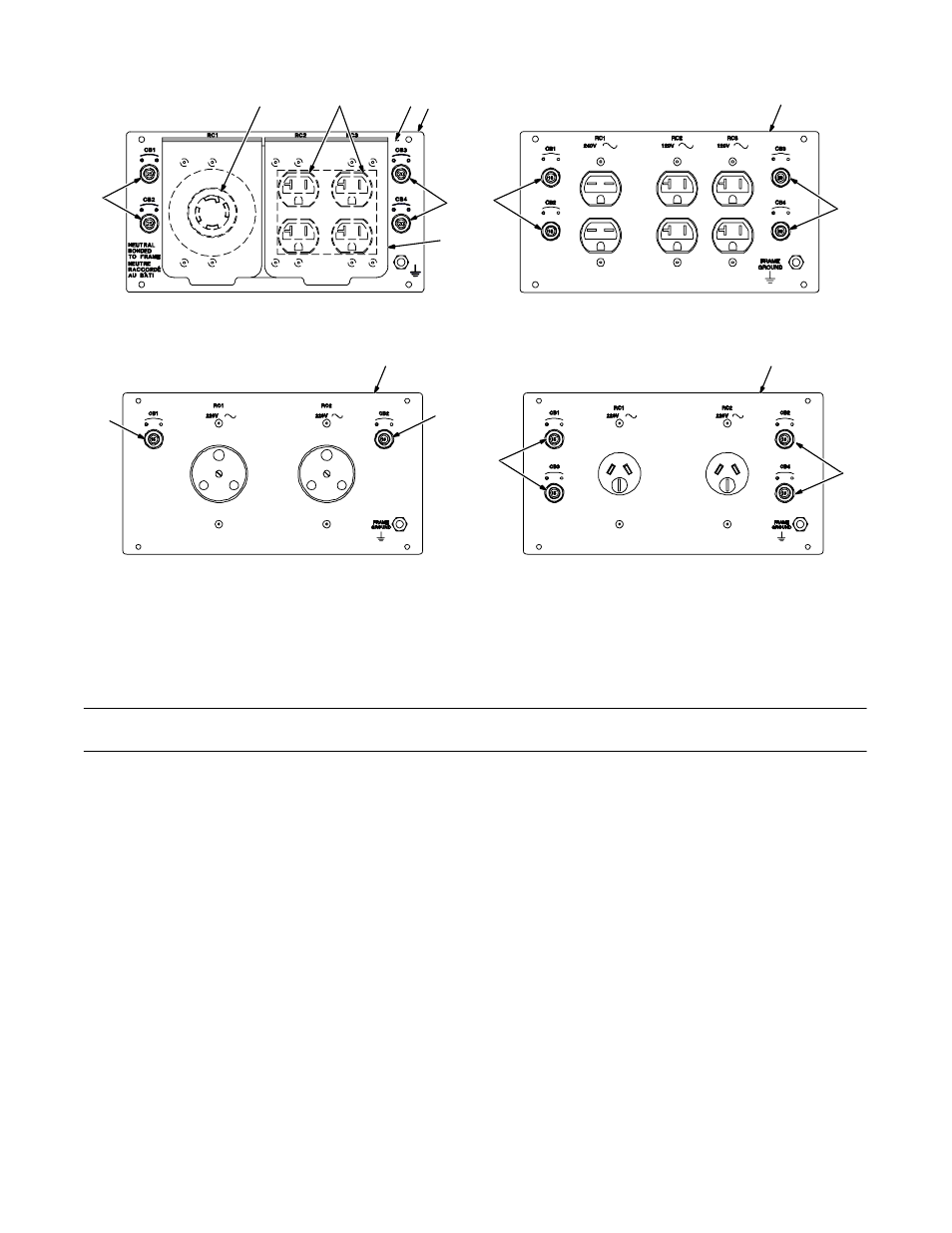

Figure 13-2. Generator Power Panels
Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 13-2. Generator Power Panels (Figure 13-1, Item 39)
Quantity
Generator Power Panel 196 914 (CSA)
1 CB1, CB2 495 182 Circuit Breaker, 25A 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 RC1 407 749 Receptacle, Twistlock 240V U.S. 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 RC2, RC3 408 898 Receptacle, Duplex 115V 20A U.S. 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 196 909 Label,120/240V Gen Power Panel 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 196 911 Panel,120/240V Gen Power 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 CB3, CB4 495 246 Circuit Breaker, 20A 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 188 039 Cover, Receptacle W/Gasket 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Generator Power Panel 495 315
8 495 314 Panel, generator power assembly 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 CB1, CB2 495 245 Circuit Breaker, 15A 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 CB3, CB4 495 246 Circuit Breaker, 20A 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Generator Power Panel 495 253 (South Africa)
11 495 252 Panel, generator power assembly 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 CB1, CB2 495 245 Circuit Breaker, 15A 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Generator Power Panel 495 289 (Australia)
13 495 254 Panel, generator power assembly 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 CB1 - CB4 495 245 Circuit Breaker, 15A 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
NOTE: Replacement receptacles not listed can be found at your local hardware or electrical supply store.
To maintain the factory original performance of your equipment, use only Manufacturer’s Suggested
Replacement Parts. Model and serial number required when ordering parts from your local distributor.
