page 23
ENSAMBAJE DE LA HERRAMIENTA

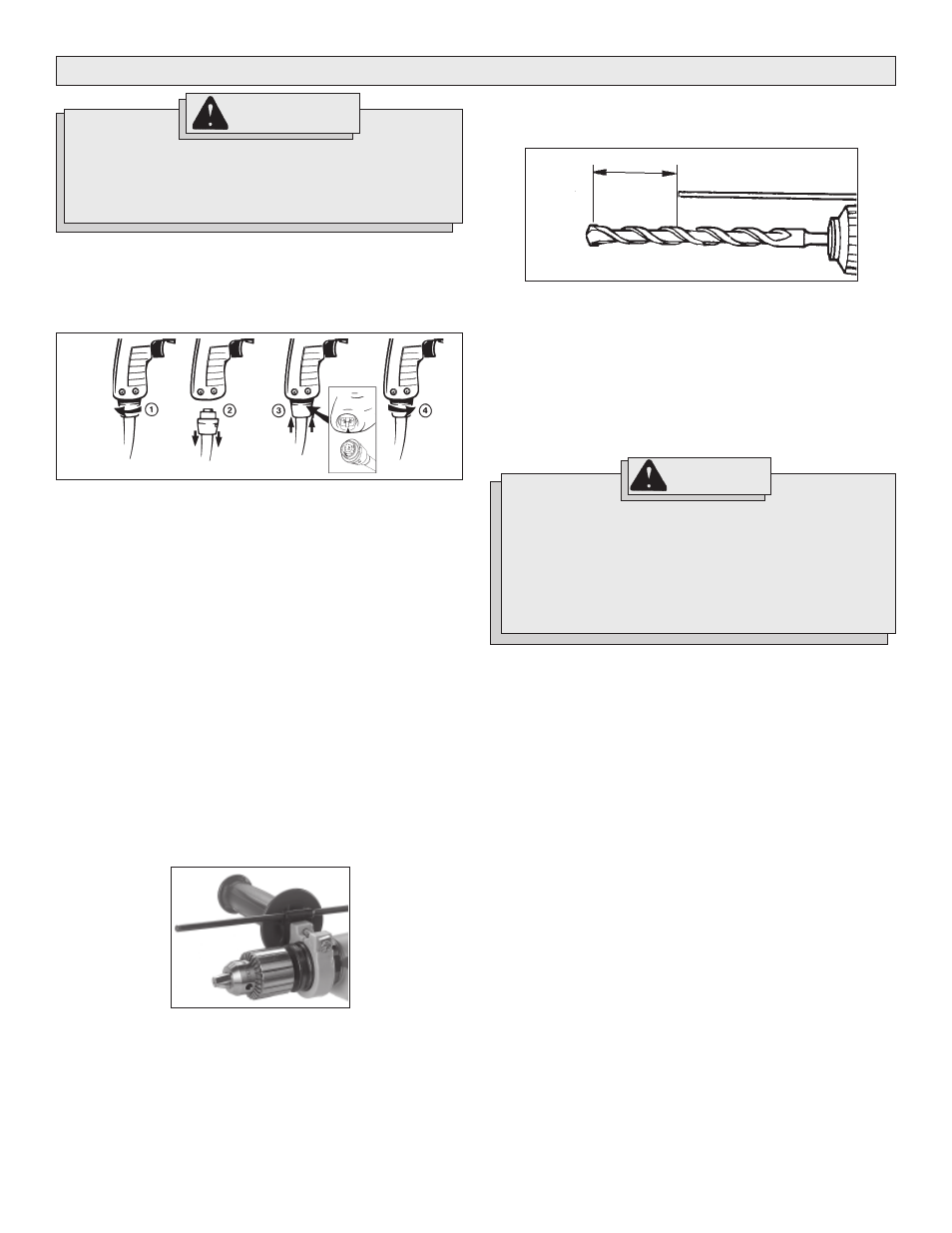

Montaje y desmontaje del cable de cambio rápido Quik-Lok ®
(Fig. 1)
Para realizar el cambio en forma inmediata en el area de trabajo, los
Taladros Magnum de MILWAUKEE cuentan con el exclusivo cable Quik-
Lok ® de cambio rápido.
1. Para desmontar el cable Quik-Lok ® , gire el cable 1/4 de vuelta hacia
la izquierda y sepárelo del cuerpo de la unidad.
2. Para montar el cable Quik-Lok ® , alinie las marcas en el conector con
las del cable y empuje el conector hasta el fondo. Luego gire el cable
1/4 de vuelta hacia la derecha para asegurarlo.
Fig. 1
Colocando el mango lateral
Los Martillos Perforadores Magnum de MILWAUKEE incluyen un mango
lateral que proporciona una superficie de sujeción aislada y un óptimo
control de la herramienta. El anillo del mango, que se acomoda detrás del
collar del selector del martillo/taladro, bloquea el mango y el vástago de
profundidad en sus ubicaciones respectivas. A fin de cambiar el reglaje
del vástago de profundidad, afloje ligeramente el mango y deslice el
vástago de profundidad en la posición deseada. Apriete siempre el mango
lateral antes de realizar la operación. Asegúrese que el anillo del mango
quede completamente apoyado sobre el collar hexagonal y alejado del
mandril y del collar del selector.
Cuando use brocas grandes o ejerza una presión importante, coloque el
mango lateral a 180° del mango del interruptor. De esta manera se obtiene
una alineación en “T” para balancear el efecto de desbalance por la
fuerza aplicada en cada mango.
Cómo ajustar la posición de la palanca lateral (Fig. 2)
Fig. 3 Profundidad de perforación
WARNING!
Para reducir el riesgo de una lesión personal y daños a la
herramienta, sujete y tome la misma de forma segura
usando el mango lateral. Si la broca llega a trabarse, la
herramienta ejercerá una fuerza en sentido opuesto. Las
brocas pueden atascarse si están mal alineadas o cuando se
encuentran con un hueco en su trayecto de perforación. Las
brocas de “manita” tambien se pueden atascar cuando se
encuentran con clavos o nudos de la madera.
1. Afloje el medidor de profundidad desenroscando ligeramente el
agarre del mango lateral.
2. Deslice el vástago del medidor de profundidad hacia atrás o hacia
adelante hasta que quede ajustado en la profundidad deseada.
NOTA: La profundidad de taladrado es la distancia entre la punta de
la broca y la punta del vástago del medidor de seguridad.
3. Sostenga el mango lateral en la posición deseada y apóyelo sobre el
collar hexagonal mientras aprieta el agarre del mango de manera
segura.
1. Afloje el mango lateral desenroscando ligeramente el agarre del
mango.
2. Gire el mango lateral a la posición deseada.
3. Sostenga el mango lateral en la posición deseada y apóyelo sobre el
collar hexagonal mientras aprieta el agarre del mango de manera
segura.
Fig. 2
Cómo colocar el medidor de profundidad (Fig. 3)
Para reducir el riesgo de lesiones, desconecte siempre la
herramienta antes de fijar o retirar accesorios, o antes de
efectuar ajustes. Utilice sólo los accesorios
específicamente recomendados. El uso de otros accesorios
puede ser peligroso.
¡ADVERTENCIA!
