45 44

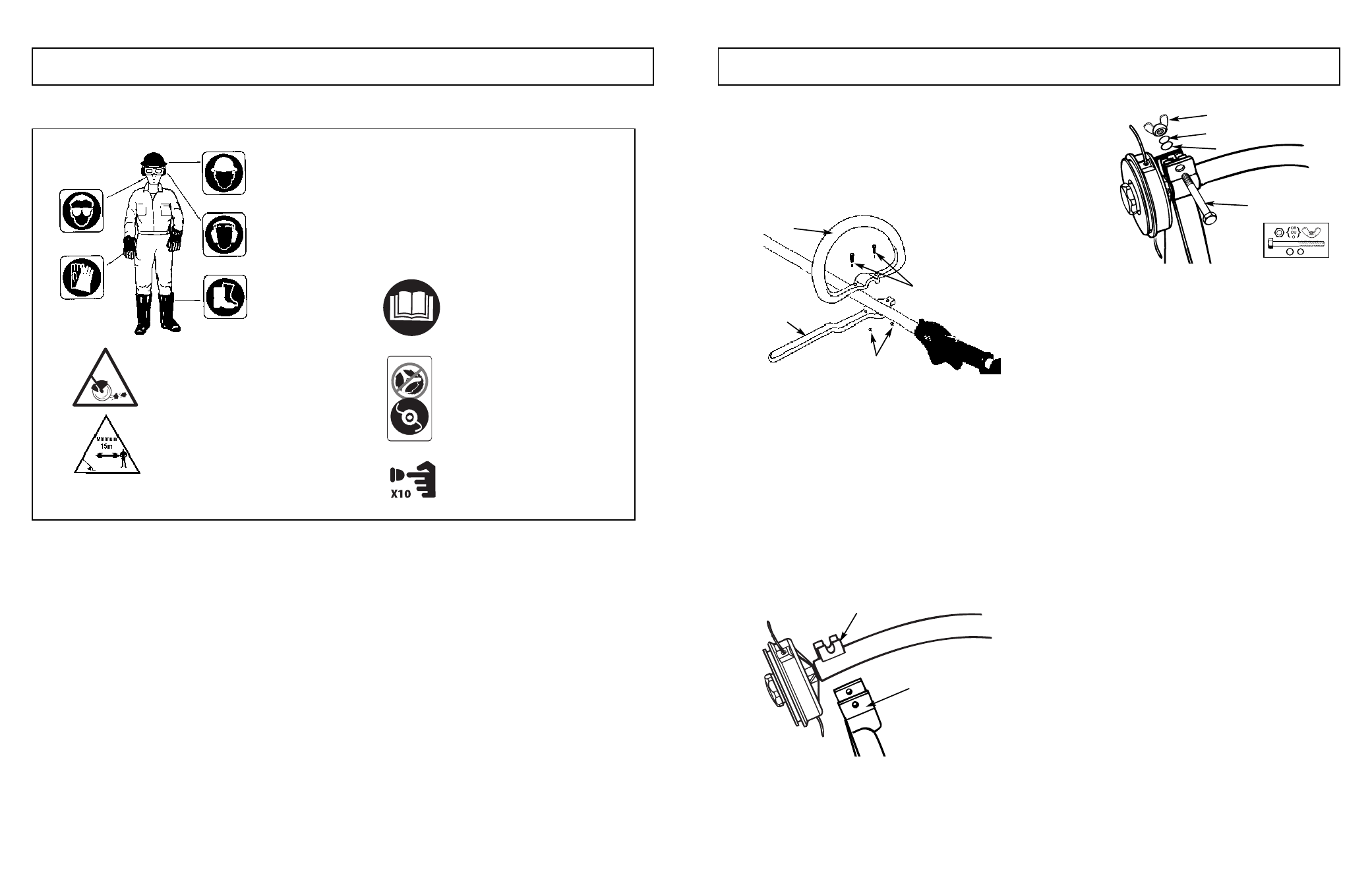

3-1. ENSAMBLAJE DEL MANILLAR “P”
1. Para unir el manillar a la unidad necesitará los sigu-
ientes componentes de su kit de usuario: el manillar
“P” (A & B), tornillos (C) y tuercas (D). (Figura 3-1A).
2. Coloque el manillar (B) en el eje a unos 6.0” to 7.87”
(160-200mm) del acelerador y apriete los 2 tornillos
(C) y tuercas (D).
3-2. PROTECTOR DE DESECHOS
ADVERTENCIA
El protector de desechos debe instalarse (Figura 3-2A) de
tal forma que elimine la línea de la cortadora y proteja al
operador.
El protector encaja perfecto en el eje. Puede necesitarse
algo de fuerza.
1.
Fije el protector (B) en las ménsulas (C) del eje. (Fig.
3-2A)
2. Introduzca el perno (D), la arandela (E), la arandela
de seguridad (F) y la tuerca (G) y ajuste firmemente.
(Fig. 3-2B)
2 - PRECAUTIONES DE SEGURIDAD 3 - INSTRUCCIONES DE ENSEMBLADO
El uso de estos articulos de seguridad personal es altamente
recomendado para reducir el riesgo de lesiones accidentales.
Distancia mínima de operación.
2-3. SIMBOLOS INTERNACIONALES
No use cuchilla en esta unidad.
Lea Manual de Usuario.
El bulbo de cebado 10 veces.
3-1A
A
B
C
D
3-2A
B
3-2B
F
A
E
D
C
