OM-227 674 Page 19
SECTION 6 − PARTS LIST
804 593-A
See Table 6-1
Drive Roll & Wire Guide Kits
.
Hardware is common and
not available unless listed.
1
2
3
4
5
6
7
11
12
13
14
15
16
17
18
19
20
22
21
23
24
25
8
9
10

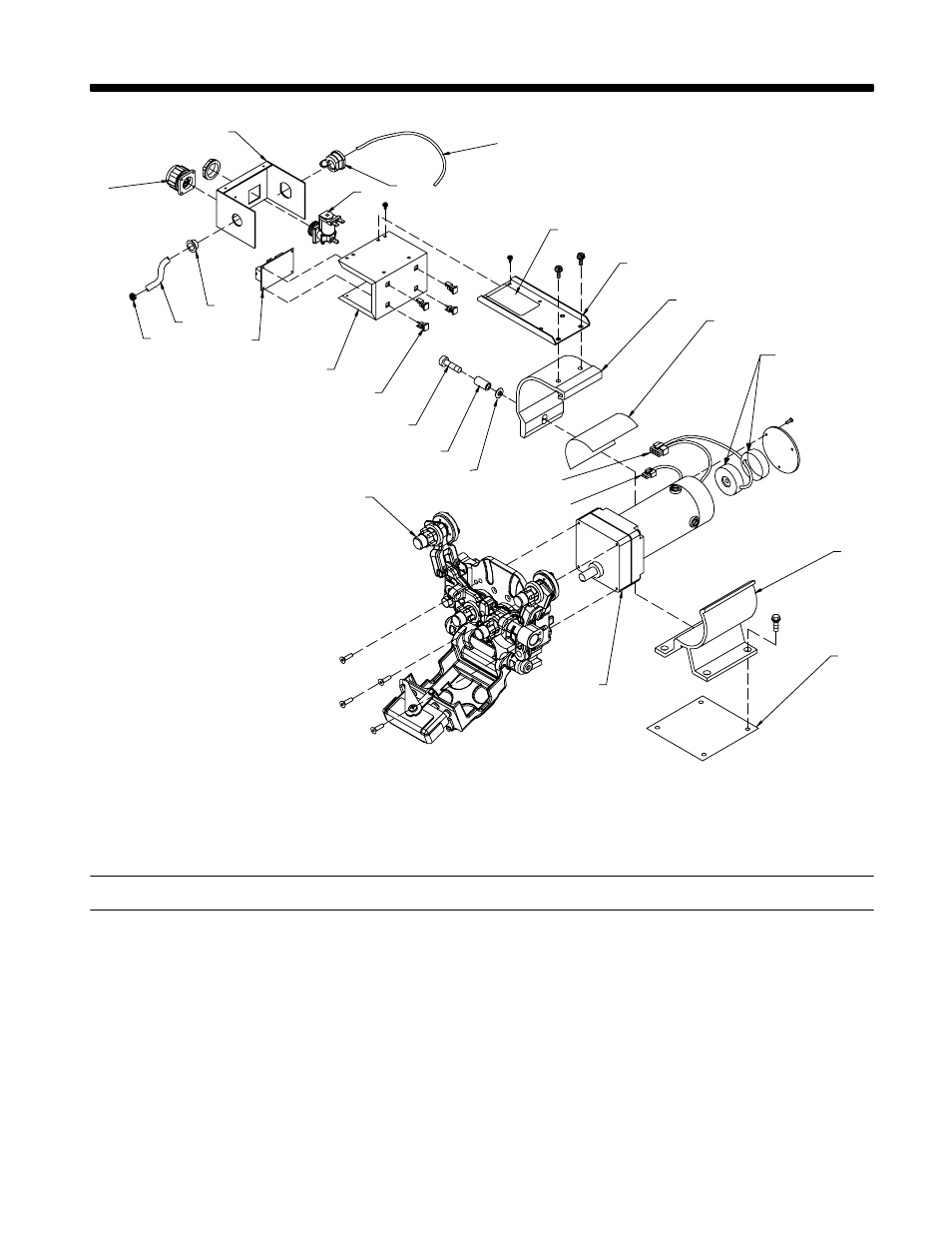

Figure 6-1. Main Assembly
Description Quantity
Part
No.
Dia.
Mkgs.
Item
No.
Figure 6-1. Main Assembly
1 228 131 CLAMP, motor top 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 145 639 STRIP, buna-n .062 x 3.000 x 4.000 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 229 550 ENCODER, quadrature 500 ppr incremental 5V shaftless 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 159 646 CLAMP, motor base 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 203 924 KIT, insulator/hardware 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 MOTOR 227 024 MOTOR, gear 1/8hp 40VDC 500 RPM 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Fig. 6-2 DRIVE ASSEMBLY, wire 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 130 204 HOUSING PLUG PINS+SKTS,(service kit) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 115 091 HOUSING PLUG + SKTS (service kit) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 602 241 WASHER, flat .281 ID x 0.625 OD x.065t stl pld ansi.250 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 138 113 SPACER, motor clamp 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 010 667 SCREW, 250−20 x 2.25 soc hd−hex gr8 pln 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 134 201 STAND−OFF SUPPORT, pc card 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 227 670 ENCLOSURE, gas valve (w/OCP) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
