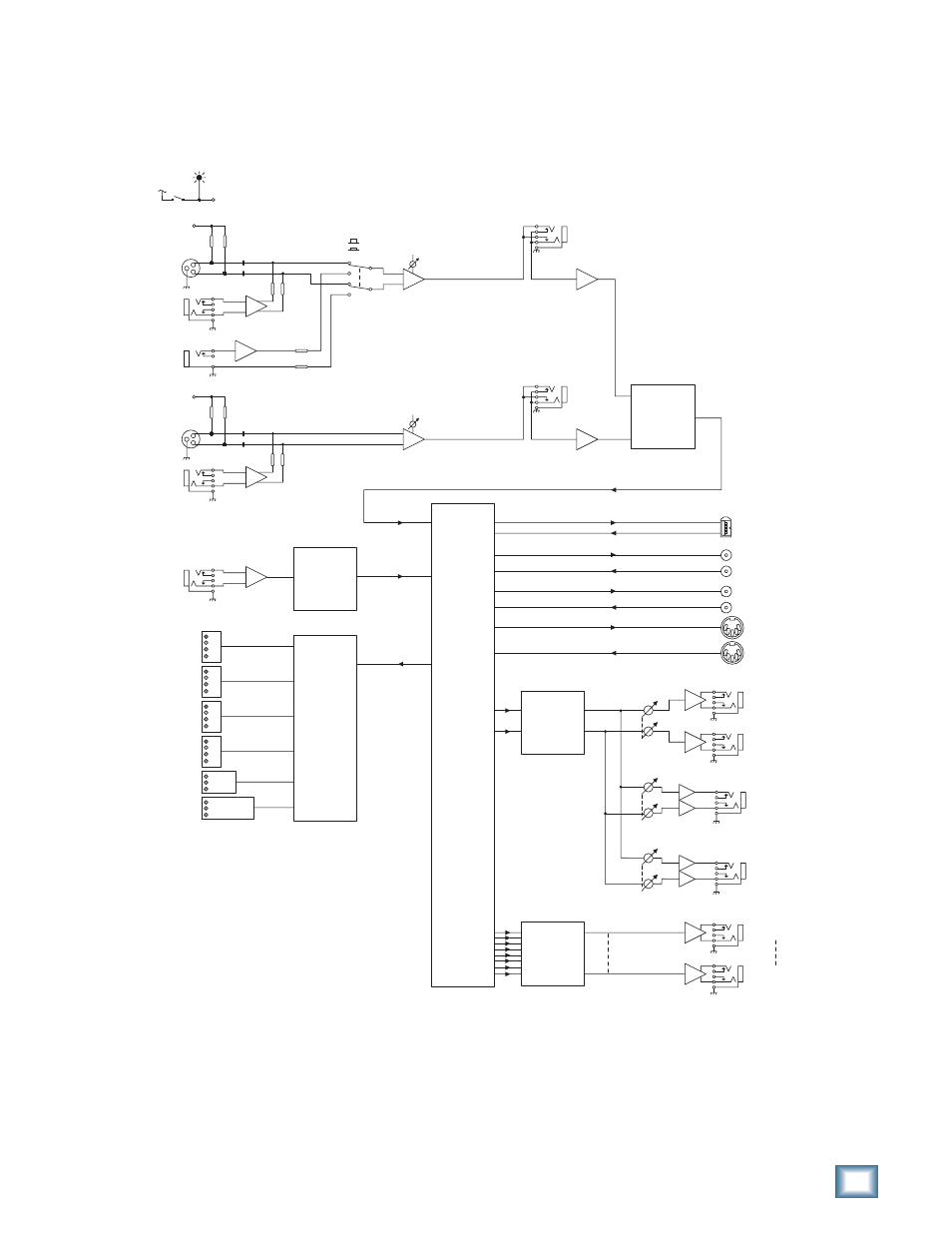

Onyx 400F Block Diagram

DSP

(a.k.a.

BRAIN)

A/D

Conversion

A/D

Conversion

Phantom

Channel 3-4

Channel 5-8

Mic

Line

Gain

Mic: 0 to +60 dB

Line: –20 to +40 dB

2

3

1

+

-

+

-

OL

-10
-20
-30

Line

+

-

Insert

Firewire

I/O

S/PDIF

I/O

Phantom

Channel 1-2

Mic

Line

Gain

Mic: 0 to +60 dB

Line: –20 to +40 dB

2

3

1

Instrument

Mic/Line

+

-

+

-

Instrument

Insert

Ch 1-4

Ch 5-8

Decoder

OL

-10
-20
-30

OL

-10
-20
-30

OL

-10
-20
-30

MIDI IN
MIDI OUT
FIREWIRE IN

INT

CLOCK
SOURCE

CHANNEL 1

METERS

CHANNEL 2

CHANNEL 3

CHANNEL 4

WORD
S/DIF

Word Clock

I/O

MIDI

I/O

Phones 1

Phones 1

Phones 2

Level

Control Room Out

Left

Right

Control Room

Level

Line Out 1

Line Out 8

Phones 2

Level

D/A

Conversion

D/A

Conversion

Out 1-8

Phantom

48V
