18

19

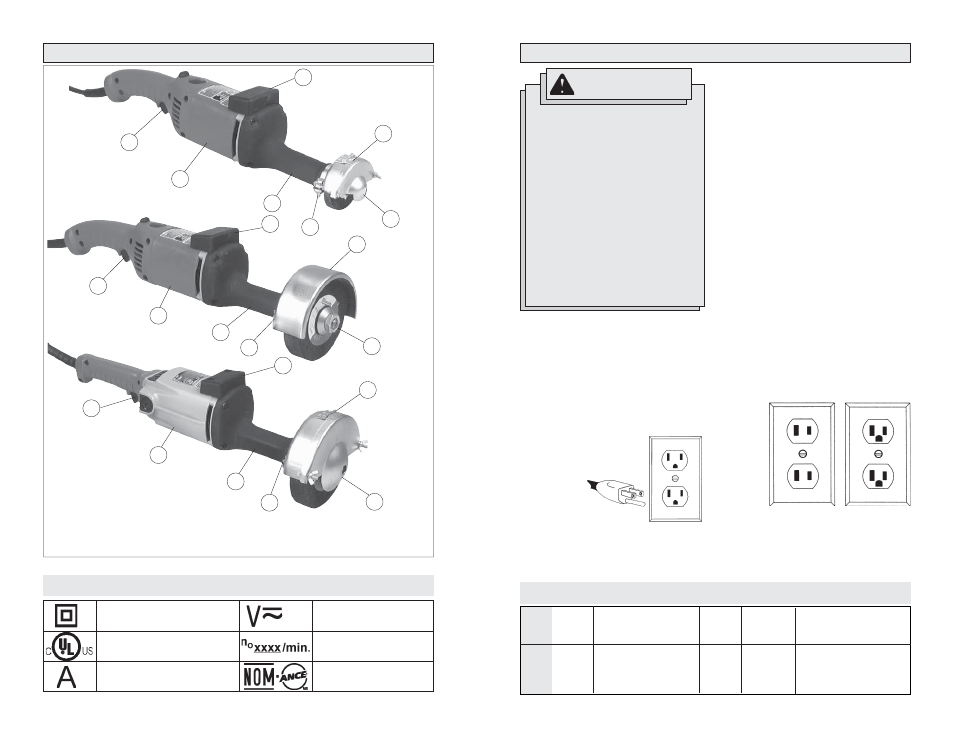

DESCRIPTION FONCTIONNELLE

1. Gâchette

2. Boîtier du moteur

3. Boîtier de la broche
(poignée

isolée)

4. Pince de serrage de la protection

5. Plaque avant

6. Ensemble protecteur

7. Appui de l’outil

8. Écrou de la broche

No de Cat. 5211
76 mm (3 po)

No de Cat. 5223
127 mm (5 po)

No de Cat. 5243
152 mm (6 po)

1

2

3

4

5

6

7

1

2

3

6

7

4

8

1

2

4

3

5

6

7

Los estándares mexicanos
de la seguridad

Double Isolation

Pictographie

Couvant alternatif ou
direct

Tours-minute á vide
(RPM)

Ampères

Underwriters Laboratories, Inc.,
États-Unis et Canada

Outils mis à la terre :
Outils pourvus d’une fi che de cordon à
trois dents

Les outils marqués « Mise à la terre requise
» sont pourvus d’un cordon à trois fi ls dont
la fi che a trois dents. La fi che du cordon doit
être branchée sur une prise correctement
mise à la terre (voir Figure A). De cette
façon, si une défectuosité dans le circuit élec-
trique de l’outil survient, le relais à la terre
fournira un con-
ducteur à faible
résistance pour
décharger le
courant et proté-
ger l’utilisateur
contre les ris-
ques de choc
électrique.

La dent de mise à la terre de la fi che est
reliée au système de mise à la terre de l’outil
via le fi l vert du cordon. Le fi l vert du cordon
doit être le seul fi l raccordé à un bout au
système de mise à la terre de l’outil et son
autre extrémité ne doit jamais être raccordée
à une borne sous tension électrique.

Votre outil doit être branché sur une prise
appropriée, correctement installée et mise à
la terre conformément aux codes et ordon-
nances en vigueur. La fi che du cordon et la
prise de courant doivent être semblables à
celles de la Figure A.

Outils à double isolation :
Outils pourvus d’une fi che de cordon à
deux dents

Les outils marqués « Double Isolation » n’ont
pas besoin d’être raccordés à la terre. Ils sont
pourvus d’une double isolation conforme eux
exigences de l’OSHA et satisfont aux normes
de l’Underwriters Laboratories, Inc., de
l’Association canadienne de normalisation
(ACNOR) et du « National Electrical Code
» (code national de l’électricité). Les outils
à double isolation peuvent être branchés
sur n’importe laquelle des prises à 120 volt
illustrées ci-contre Figure B et C.

Fig. A

Si le fi l de mise à la terre est in-
correctement raccordé, il peut en
résulter des risques de choc élec-
trique. Si vous n’êtes pas certain
que la prise dont vous vous servez
est correctement mise à la terre,
faites-la vérifi er par un électricien.
N’altérez pas la fi che du cordon de
l’outil. N’enlevez pas de la fi che, la
dent qui sert à la mise à la terre.
N’employez pas l’outil si le cordon
ou la fi che sont en mauvais état.
Si tel est le cas, faites-les réparer
dans un centre-service MILWAUKEE

accrédité avant de vous en servir. Si
la fi che du cordon ne s’adapte pas à
la prise, faites remplacer la prise par
un électricien.

AVERTISSEMENT

MISE A LA TERRE

Fig. B

Fig. C

T/Min.
à vide

14 500

7 000

5 700

Tension

c.a./c.c.

120

120

120

No de

cat.

5211

5223

5243

Exig. de mise à

la terre ou

Isolation double

Isolation double

Isolation double

Exig. de mise à la terre

Diamètre

d’arbre,

Filetage

3/8" - 24

5/8" - 11

5/8" - 11

Épaisseur de meule,

Diamètre

12 x 76 mm (1/2" x 3")

25 x 127 mm (1" x 5")

25 x 152 mm (1" x 6")

Spécifi cations
