SECCIÓN 2: MONTAJE DE LA CORTADORA TRITURADORA
IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en
el motor. Antes de operar la máquina cargue el motor con
gasolina y aceite como se indica en el manual separado del
mismo.
NOTA: Las referencias a los lados derecho o izquierdo de la
cortadora trituradora se hacen observando la máquina desde
la posición de operación.
Extracción de la unidad de la caja
• Saque las grapas, rompa el pegamento de las aletas
superiores o corte la cinta del extremo de la caja tire a lo
largo de la aleta superior para abrir la caja.
• Saque las piezas sueltas que estén junto con la unidad
(es decir, el manual de operación, etc.)
• Corte a lo largo de las esquinas, extienda la caja plana
hacia abajo y saque el material de embalaje.
• Haga rodar o deslice la unidad fuera de la caja y revise
minuciosamente la caja para controlar si hay piezas
sueltas.
Piezas sueltas en la caja (Ver Figura 1)
• Montaje de la tolva
• Canal de descarga
• Canal de la cortadora (463 a 465)
• Bolsa (No se enseña)
• Tapón apisonador (Si está incluido)
Desconexión del cable de la bujía
Antes de instalar la cortadora trituradora desconecte el cable
de la bujía de la misma y póngalo de manera que haga masa
contra el motor.

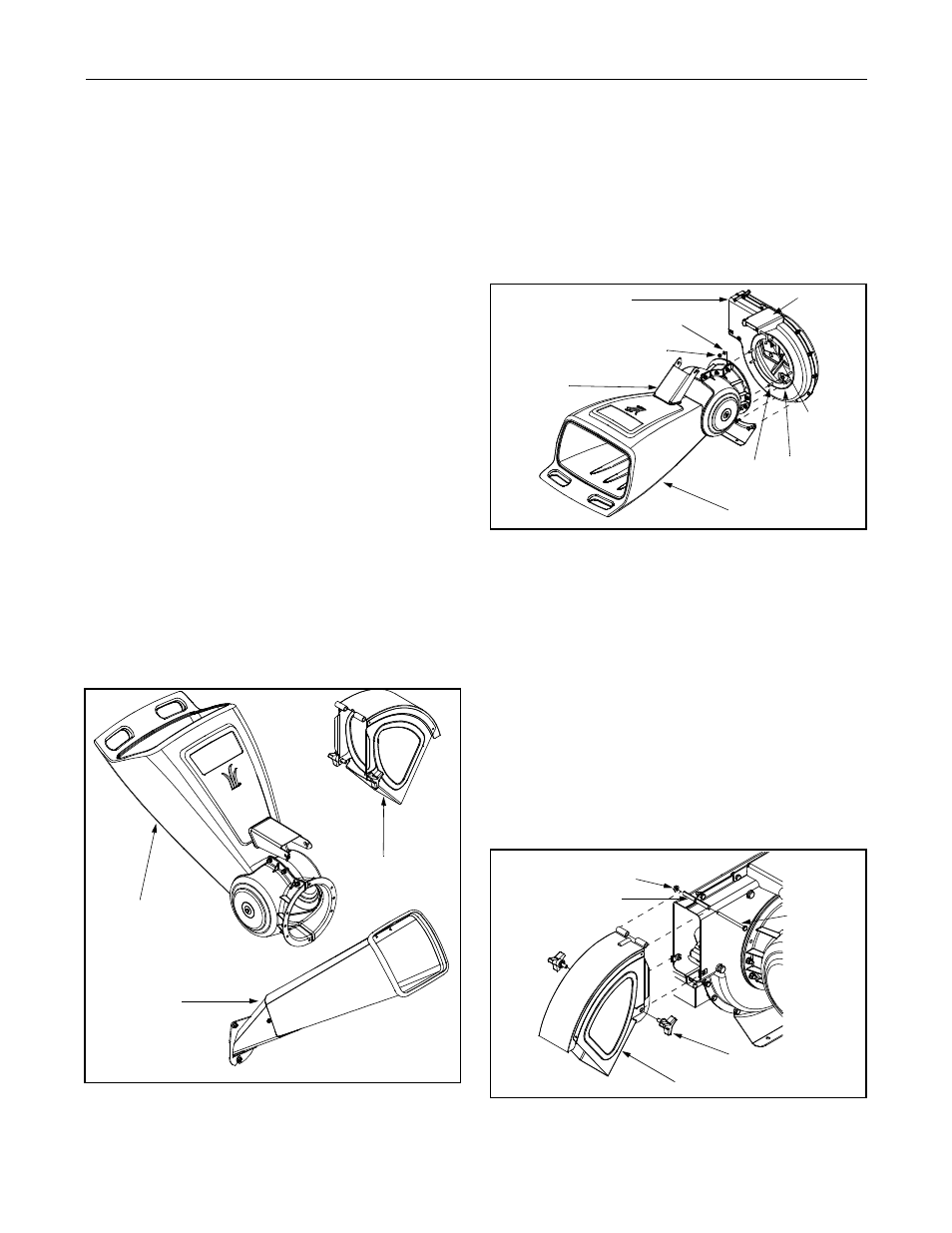

Figura 1
Colocación del montaje de la tolva
(Todos los
modelos)
• Saque seis tuercas hexagonales y arandelas de los
espárragos de la soldadura de la caja del motor. No
saque la placa de sostén. Ver Figure 2.
• Coloque el montaje de la tolva en posición delante de la
caja del motor, alineando los agujeros del montaje del
aro de la tolva con los espárragos de la soldadura.
Figura 2
• Deslice el montaje de la tolva sobre los espárragos de la
soldadura y vuelva a colocar las arandelas y las tuercas
hexagonales. No las ajuste por completo.
• Levante el montaje de la tolva hasta el montaje del
soporte del motor y deslice la varilla de liberación apenas
hacia fuera para enganchar el soporte de la tolva a la
varilla. Ver Figura 2.
• Ajuste las seis tuercas hexagonales que unen el montaje
de la tolva a la caja del motor y ajuste también las
arandelas hexagonales que unen el soporte de la tolva al
montaje de la misma.
Colocación del canal de descarga (Todos los
modelos)
• Saque las perillas a mariposa de los costados de la caja
inferior del motor. Ver Figura 3.
Figura 3
Descarga
Canal
Tolva
Montaje
Cortadora
Canal
Tolva
Montaje
Tuerca hexagonal
Arandela
Espárrago de
Caja del motor
Liberación
Varilla
Tolva
Soporte
Motor
Soporte
Sostén
Placa
soldadura
Bulón
Tuerca de
Separador
Perilla a mariposa
Canal de descarga
seguridad hexagonal
hexagonal
