40 41
Las herramientas que deben conectarse a
tierra cuentan con clavijas de tres patas y
requieren que las extensiones que se utili-
cen con ellas sean también de tres cables.
Las herramientas con doble aislamiento y
clavijas de dos patas pueden utilizarse in-
distintamente con extensiones de dos a tres
cables. El calibre de la extensión depende
de la distancia que exista entre la toma de la
corriente y el sitio donde se utilice la herra-
mienta. El uso de extensiones inadecuadas
puede causar serias caídas en el voltaje,
resultando en pérdida de potencia y posible
daño a la herramienta. La tabla que aquí se
ilustra sirve de guía para la adecuada selec-
ción de la extensión.
Mientras menor sea el número del calibre
del cable, mayor será la capacidad del
mismo. Por ejemplo, un cable calibre 14
puede transportar una corriente mayor que
un cable calibre 16. Cuando use mas de
una extensión para lograr el largo deseado,
asegúrese que cada una tenga al menos, el
mínimo tamaño de cable requerido. Si está
usando un cable de extensión para mas de
una herramienta, sume los amperes de las
varias placas y use la suma para determinar
el tamaño mínimo del cable de extensión.
LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA
FUTURAS REFERANCIAS.
EXTENSIONES ELECTRICAS
Guías para el uso de cables de exten-
sión
• Si está usando un cable de extensión en
sitios al aire libre, asegúrese que está
marcado con el sufi jo “W-A” (“W” en Ca-
nadá) el cual indica que puede ser usado
al aire libre.
• Asegúrese que su cable de extensión
está correctamente cableado y en buenas
condiciones eléctricas. Cambie siempre
una extensión dañada o hágala reparar
por una persona calificada antes de
volver a usarla.
• Proteja su extensión eléctrica de objetos
cortantes, calor excesivo o areas mo-
jadas.
7,6
16
16
14
12
10
30,4
14
12
10
10
--
45,7
12
10
--
--
--
60,9
12
--
--
--
--
Calibre mínimo recomendado para
cables de extensiones eléctricas*
* Basado en limitar la caída en el voltaje a 5
volts al 150% de los amperios.
15,2
16
16
14
12
10
Largo de cable de Extensión
en (m) Amperios
(En la placa)
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
22,8
16
14
12
10
10

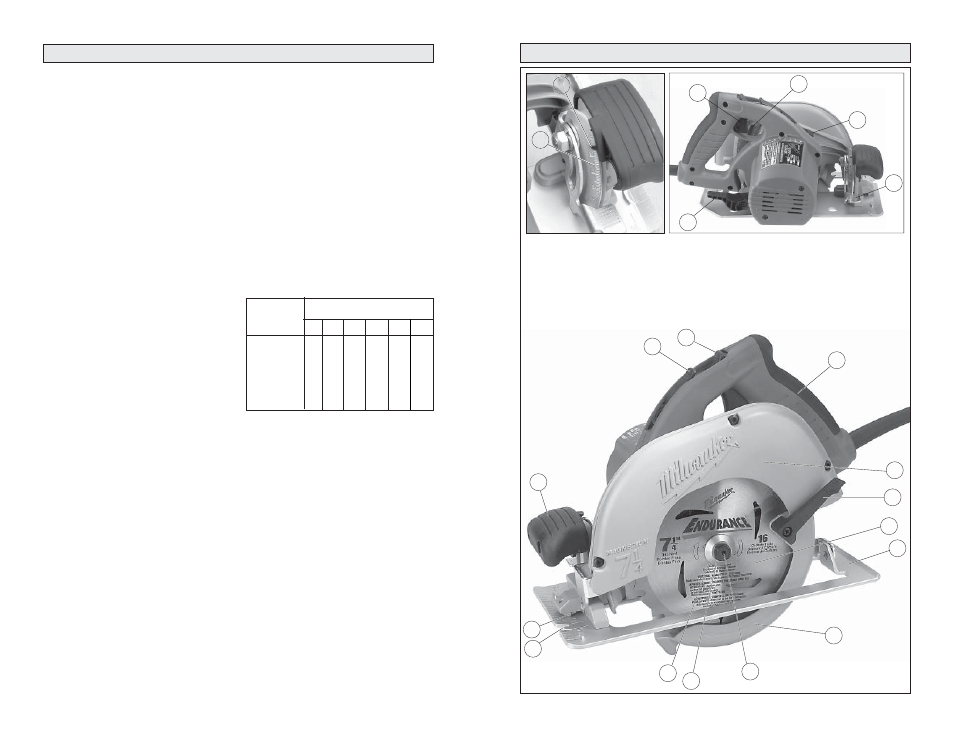

DESCRIPCION FUNCIONAL
9
8
7
6
5
3
4
19
20
21
2
1
10
11
12
13
14
16
15
17
18
1. Palanca de liberación
de la empuñadura
2. Botón de liberación de la
palanca de la empuñadura
3. Escala de bisel
4. Indicador de bisel
5. Palanca de ajuste de profundidad
6. Gatillo
7. Medidor de ajuste de
profundidad (no se ilustra)
8. Botón inmovilizador del vástago
9. Palanca de ajuste de bisel
10. Empuñadura Tilt-Lok™
(inclinable-fi jable)
11. Guarda superior
12. Palanca de la
guarda
Inferior
13. Disco de corte
14. Zapata
15. Guarda inferior
16. Tuerca del disco
17. Brida de la cuchilla
18. Brida interna
(no se ilustra)
19. Línea de visión
20. Muesca de linea de corte
21. Empuñadura frontal
