22 23
Outils mis à la terre : Outils pourvus d’une
fi che de cordon à trois dents
Les outils marqués « Mise à la terre requise
» sont pourvus d’un cordon à trois fi ls dont
la fi che a trois dents. La fi che du cordon doit
être branchée sur une prise correctement
mise à la terre (voir Figure A). De cette façon,
si une défectuosité dans le circuit électrique
de l’outil survient, le relais à la terre fournira
un conducteur à faible résistance pour
décharger le courant et protéger l’utilisateur
contre les risques de choc électrique.
La dent de mise à la terre de la fi che est
reliée au système de mise à la terre de l’outil
via le fi l vert du cordon. Le fi l vert du cordon
doit être le seul fi l raccordé à un bout au
système de mise à la terre de l’outil et son
autre extrémité ne doit jamais être raccordée
à une borne sous tension électrique.
Votre outil doit être branché sur une prise
appropriée, correctement installée et mise à
la terre conformément aux codes et ordon-
nances en vigueur. La fi che du cordon et la
prise de courant doivent être semblables à
celles de la Figure A.
Outils à double isolation :
Outils pourvus d’une fi che de cordon à
deux dents
Les outils marqués « Double Isolation » n’ont
pas besoin d’être raccordés à la terre. Ils sont
pourvus d’une double isolation conforme eux
exigences de l’OSHA et satisfont aux normes
de l’Underwriters Laboratories, Inc., de
l’Association canadienne de normalisation
(ACNOR) et du « National Electrical Code
» (code national de l’électricité). Les outils
à double isolation peuvent être branchés
sur n’importe laquelle des prises à 120 volt
illustrées ci-contre Figure B et C.

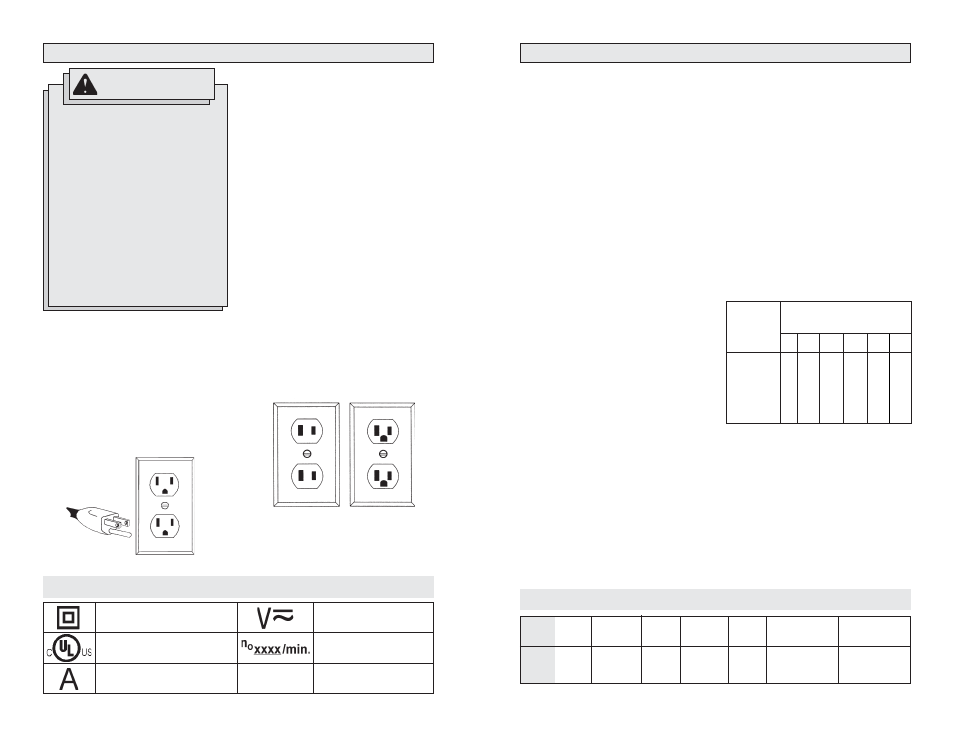

Fig. A
Si le fi l de mise à la terre est in-
correctement raccordé, il peut en
résulter des risques de choc élec-
trique. Si vous n’êtes pas certain
que la prise dont vous vous servez
est correctement mise à la terre,
faites-la vérifi er par un électricien.
N’altérez pas la fi che du cordon de
l’outil. N’enlevez pas de la fi che,
la dent qui sert à la mise à la terre.
N’employez pas l’outil si le cordon
ou la fi che sont en mauvais état.
Si tel est le cas, faites-les réparer
dans un centre-service MILWAUKEE
accrédité avant de vous en servir. Si
la fi che du cordon ne s’adapte pas à
la prise, faites remplacer la prise par
un électricien.
AVERTISSEMENT
MISE A LA TERRE
Fig. B Fig. C
Double Isolation
Pictographie
Underwriters Laboratories, Inc.,
États-unis et Canada
Tension CA et CD
Tours-minute á vide (RPM)
Ampères
Si l’emploi d’un cordon de rallonge est néces-
saire, un cordon à trois fi ls doit être employé
pour les outils mis à la terre. Pour les outils
à double isolation, on peut employer indif-
féremment un cordon de rallonge à deux ou
trois fi ls. Plus la longueur du cordron entre
l’outil et la prise de courant est grande, plus le
calibre du cordon doit être élevé. L’utilisation
d’un cordon de rallonge incorrectement cali-
bré entraîne une chute de voltage résultant
en une perte de puissance qui risque de
détériorer l’outil. Reportez-vous au tableau
ci-contre pour déterminer le calibre minimum
du cordon.
Moins le calibre du fi l est élevé, plus sa con-
ductivité est bonne. Par exemple, un cordon
de calibre 14 a une meilleure conductivité
qu’un cordon de calibre 16. Lorsque vous
utilisez plus d’une rallonge pour couvrir la
distance, assurez-vous que chaque cordon
possède le calibre minimum requis. Si vous
utilisez un seul cordon pour brancher plu-
sieurs outils, additionnez le chiffre d’intensité
(ampères) inscrit sur la fi che signalétique de
chaque outil pour obtenir le calibre minimal
requis pour le cordon.
CORDONS DE RALLONGE
LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES
POUR LES CONSULTER AU BESOIN.
Directives pour l’emploi des cordons de
rallonge
• Si vous utilisez une rallonge à l’extérieur,
assurez-vous qu’elle est marquée des
sigles « W-A » (« W » au Canada) indi-
quant qu’elle est adéquate pour usage
extérieur.
• Assurez-vous que le cordon de rallonge
est correctement câblé et en bonne condi-
tion. Remplacez tout cordon derallonge
détérioré ou faites-le remettre en état par
une personne compétente avant de vous
en servir.
• Tenez votre cordon de rallonge à l’écart
des objets ranchants, des sources de
grande chaleur et des endroits humides
ou mouillés.
Calibres minimaux recommandés pour
les cordons de rallonge*
Longueur du cordon de
rallonge (m) Fiche sig-
nalétique
Ampères
0 - 5,0
5,1 - 8,0
8,1 - 12,0
12,1 - 15,0
15,1 - 20,0
7,6
16
16
14
12
10
22,8
16
14
12
10
10
45,7
12
10
--
--
--
60,9
12
--
--
--
--
15,2
16
16
14
12
10
30,4
14
12
10
10
--
* Basé sur sur une chute de voltage limite
de 5 volts à 150% de l’intensité moyenne
de courant.
Spécifi cations
Profondeur
de coupe а 45°
0 а 46 mm
(0 à 1-13/16”)
Calibre
de lame
184 mm
(7-1/4”)
No de
cat.
6391
Profondeur
de coupe а 90°
0 а 63 mm
(0 à 2-15/32”)
Arbre
16 mm
(5/8”)
T/Min.
à vide
5 800
Volts
CA/CD
120
Ampères
15
