24

25

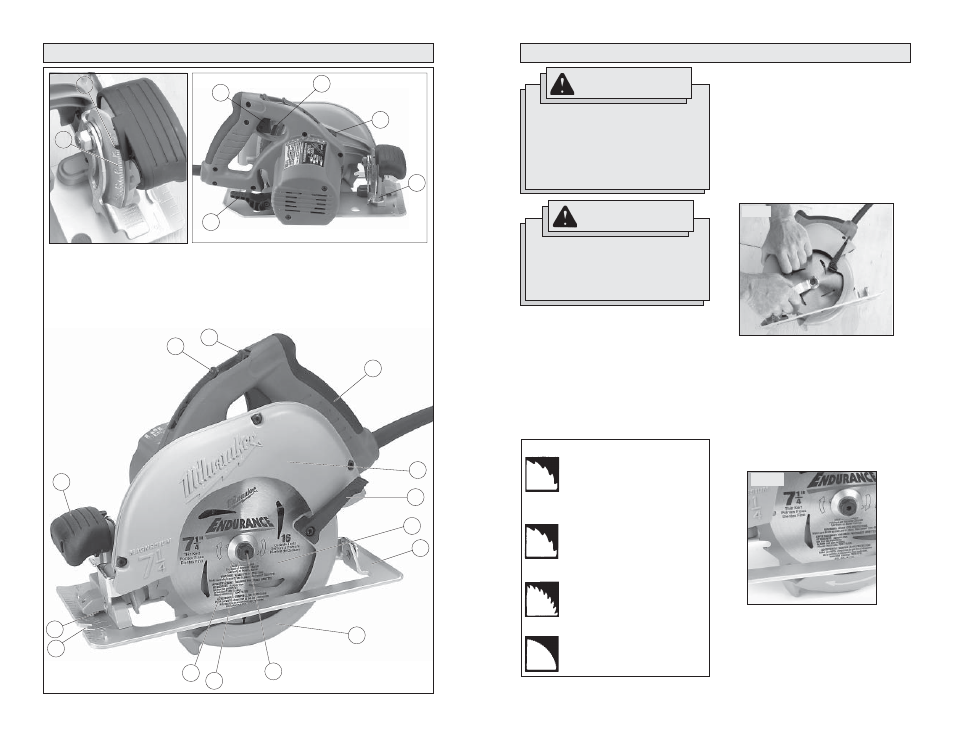

DESCRIPTION FONCTIONNELLE

9

8

7

6

5

3

4

19

20

21

2

1

10

11

12

13

14

16

15

17

18

1. Levier de déclenchement de

la

poignée

2. Bouton de déclenchement du

levier de la poignée

3. Échelle du biseau

4. Pointeur du biseau

5. Levier régleur de profondeur

6. Détente

7. Jauge de réglage de la

profondeur (non illustrée)

8. Bouton de verrouillage

de la broche

9. Levier de réglage
du

biseau

10. Poignée Tilt-Lok™

11. Garde-lame supérieur

12. Levier du garde-lame

inférieur

13. Lame

14. Semelle

15. Garde-lame inférieur

16. Boulon de lame

17. Rebord de la lame

18. Bride intérieure
(non

illustrée)

19. Ligne de vue

20. Guide de coupe

21. Poignée avant

MONTAGE DE L’OUTIL

AVERTISSEMENT

Pour minimiser les risques de blessures,
débranchez toujours l’outil avant d’y
faire des réglages, d’y attacher ou
d’en enlever les accessoires. L’usage
d’accessoires autres que ceux qui sont
spécifi quement recommandés pour cet
outil peut comporter des risques.

Fig. 1

Découpage et coupe transversale
Une lame à usages multiples pour le
découpage, la coupe transversale et
l’assemblage en onglet des bois durs,
des bois mous, du contreplaqué et des
matériaux composés.

Charpentage et découpage
Conçue pour un découpagerapide
et précis le long du grain dans les
bois durs ou mous, là où un coupe
transversale n’est pas nécessaire.

Contreplaqué et placage
Recommandée pour la coupe du
contreplaqué, des matériaux composés
et de tous les types de bois exigeant un
fi ni plus lisse.

Finition et garniture
Conçue spécialement pour la coupe
transversale et l’assemblage en onglet
lorsqu’une coupe très lisse est requise.
Coupe également l’aluminium.

Utiliser uniquement des accessoires
dotés d’une cote de vitesse maximale
qui est au moins égale à la vitesse
de rotation (en r/min) inscrite sur la
plaque signalétique de l’outil.

AVERTISSEMENT

Sélection de la lame

Utilisez toujours des lames bien affûtées.
Les lames émoussées tendent à surcharger
l’outil et à accroître les risques de recul (voir
« Prévention contre le retour »). Une lame
combinée est incluse avec votre outil pour
une utilisation générale dans la coupe du bois.
Sélectionnez la lame qui convient à la tâche.
N’utilisez que des lames avec des arbres en
diamant, et lisez les instructions du fabricant
avant de les utiliser.

Installation et retrait de la lame

1. Débranchez l’outil pour installer ou retirer

la lame.

2. Placez la scie sur une surface plate, la

lame vers le haut. Pendant que vous
maintenez le bouton de verrouillage à
fond, dévissez (sens inverse-horaire) le
boulon du pivot à l’aide de la clé de qui
accompagne l’outil (Fig. 2). Retirez l’écrou
ainsi que le rebord de la lame.

3. Relevez le garde-lame inférieur en pous-

sant le levier vers le haut. Retirez la lame
du pivot. Débarrassez toujours le pivot,
le garde-lame supérieur et le garde-lame
inférieur de la saleté et du bran de scie.

4. Pour installer une lame, placez la lame sur le

pivot, les dents pointant dans la même direc-
tion que la fl èche sur le garde-lame inférieur
(Fig. 3). Le plus grand diamètre de la bride
intérieure doit appuyer sur la lame (Fig. 4).
Abaissez le garde-lame inférieur.

5. Installez le rebord de la lame sur le mon-

tant et resserrez l’écrou manuellement.

6. Serrez le boulon à fond à l’aide de la clé

de pendant que vous retenez le pivot avec
le bouton de verrouillage.

Fig. 3

Fig. 2
