Einstellungen und betrieb – Gemini UZ-1128 User Manual
Page 8
(8)
(8)
(8)
(8)
(8)
(8) BATTERY COMPARTMENT: Achten sie beim Einlegen der Akkus oder
Batterien auf die richtige Polung.
(9) MIC UNIT:
Das Electretkondensatormikrofon mit Nierencharakteristik
sorgt mit seinem großen Frequenzumfang für warmen klaren Klang und
gute Basswiedergabe.
(10) TIE CLIP:
Zum Anklemmen des Lavaliermikrofons an die Krawatte oder
die Knopfleiste.
(11)
CABLE: Kabel mit Mini-XLR-Stecker zum Anschluß an den Taschensender.
(12) ANTENNA:
Fest montierte Antenne.
(13) CHARGING INPUT:
Hier das beigefügte Ladekabel anschließen und
mit dem Empfänger verbinden um die Akkus aufzuladen (ca.10 Std.).
Ladekabel nicht bei Trockenbatterien verwenden.
EINSTELLUNGEN UND BETRIEB:
Stellen Sie zuerst sicher, das Sender und Empfänger auf die gleiche
Frequenz eingestellt sind. Es können keine zwei Sender gleichzeitig mit
der gleichen Frequenz betrieben werden.

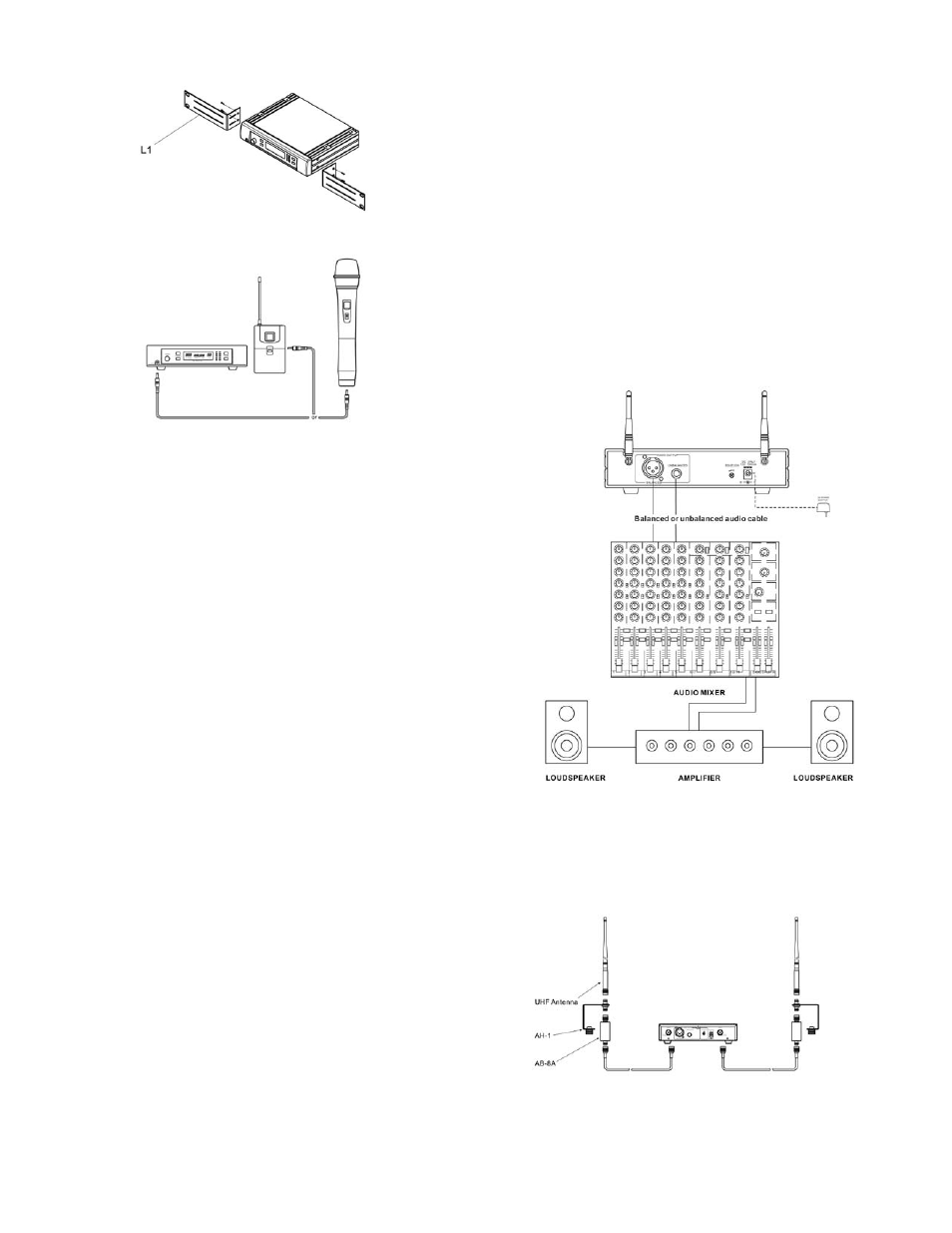

ANSCHLIESSEN DER GERÄTE:
Verbinden Sie den Audioausgang mit dem Eingang eines Mixers oder
Verstärkers mit Hilfe eines Standard-XLR- oder Klinkenkabels. Benutzen
Sie niemals beide Ausgänge gleichzeitig.
AB-8A, der Antenne Verstärker wird in hohem Grade zum
Langstreckenzweck, wie in Stadium oder in Auditorium empfohlen.
Mittels des Antenne Halters können die Antenne und der Verstärker
setzen, wohin Sie wünschen. Es ist ein ideales Design für
Mehrkanalanwendung. Antenne Verstärker werden an den Empfängern
angewendet, die abnehmbare Antennen haben.
Antenne AH-1 Halter bildet es einfach, für Anschlußantenne und -
verstärker gleichgültig wo zu regeln. AH-1 kann auf dem Standplatz mic
oder auf der Wand zusammengebaut werden.
Um einen Receiver in ein 19"-Rack einzubauen, benötigen
Sie zwei lange Metallwinkel (L1).
CHARGING CONNECTING DIAGRAM:
Verbinden Sie den Sender mit Hilfe des beigefügten DC-Kabels mit dem
Empfänger und laden Sie den Sender in ca. 10 Std. auf.
ZM-128 HANDSENDER:
Der Handsender arbeitet im UHF Band mit Synthesizergesteuertem PLL-
Kreis. Zur Vermeidung von Störungen ist der Sender mit 700 wählbaren,
vorprogrammierten Kanälen ausgestattet. Die Mikrofonkapsel ist ein
dynamisches System mit Nierencharakteristik. Aus
Umweltschutzgründen und zur Kostenersparnis verwenden Sie
wiederaufladbare 2x 1,5V-Mignon-Nickel-Cadmium-Akkus.
(1) GRILLE:
Schützt die Mikrofonkapsel und verringert Atem- und
Windgeräusche.
(2) PROGRAMMABLE DISPLAY:
Zeigt Kanalnummer und Ladezustand des
Akkus an.
(3) ON/OFF SWITCH:
Schaltet den Sender Ein und Aus.
(4)BATTERY COMPARTMENT:
Achten Sie beim Einlegen der Akkus oder
Batterien auf die richtige Polung.
(5) CHANNEL + KNOPF:
Drücken Sie diesen Knopf um den Kanal vorwärts
zu ändern.
(6) CHANNEL - KNOPF:
Drücken Sie diesen Knopf um den Kanal rückwärts
zu ändern.
(7) BATTERY COVER:
Abschrauben um das Batteriefach zu öffnen und die
Kanalknöpfe zu bedienen.
(8) COLOR CLIP:
Diese Farbkappe erleichtert die Markierung der Sender in
Mehrkanalanlagen.
(9) CHARGING INPUT:
Hier das beigefügte Ladekabel anschließen und mit
dem Empfänger verbinden um die Akkus aufzuladen (ca. 10 Std.).
Ladekabel nicht bei Trockenbatterien verwenden.
ZB-128 TASCHENSENDER:
Der Taschensender arbeitet im UHF Band mit Synthesizergesteuertem
PLL-Kreis. Zur Vermeidung von Störungen ist der Sender mit 700
wählbaren, vorprogrammierten Kanälen ausgestattet. Es können
verschiedene Electretkondensatormikrofone an die Mini-XLR-Buchse
angeschlossen werden. Verwenden Sie 1,5V Mignon Batterien oder
wieder-aufladbare Mignon-Akkus.
(1) ON/OFF SWITCH:
Schaltet den Sender Ein und Aus.
(2) MINI-XLR-BUCHSE:
Schliessen Sie hier das beiliegende
Electretkondensatormikrofon an.
(3) PROGRAMMABLE DISPLAY:
Zeigt Kanalnummer und Ladezustand des
Akkus an.
(4) CHANNEL + KNOPF:
Drücken Sie diesen Knopf um den Kanal vorwärts zu ändern.
(5) CHANNEL - KNOPF:
Drücken Sie diesen Knopf um den Kanal rückwärts zu ändern.
(6) MIC/LINE SELECTOR:
Umschalter für Mikrofon- oder
Linepegeleingang.
(7) GAIN:
Regler für den Eingangspegel des Audiosignals.
