INTRODUCCIÓN:
Felicitaciones por su compra de un sistema inalámbrico Gemini Sound
Products. Su nuevo equipo incorpora los más modernos avances
tecnológicos y está respaldado por una garantía de tres años. Sírvase
leer todas las instrucciones antes de utilizarlo.
CARACTERÍSTICAS:
• UZ-1128 M incluye receptor diversity UZ-1128 y micrófono de mano ZM-128
• Salida balanceada y desbalanceada
• UZ-1128 H incluye receptor diversity UZ-1128, micrófono de cabeza HSM-X4 con mini XLR
y transmisor de petaca ZB-128 con selector mic/line
• UZ-1128 L incluye receptor diversity UZ-1128, micrófono lavalier LAV-X4 con mini XLR
y transmisor de petaca ZB-128 con selector mic/line
• UZ-9128 M incluye receptor true diversity UZ-9128 y micrófono de mano ZM-128
• UZ-9128 H incluye receptor true diversity UZ-9128, petaca transmisiora con selector mic/
line ZB-128 y micrófono de cabeza HSM-X4
• UZ-9128 L incluye receptor true diversity UZ-9128, petaca transmisiora con selector mic/
line ZB-128 y micrófono lavalier LAV-X4
• Salida balanceada y desbalanceada
• Sintetizador de 128 bandas UHF
• Circuito de fijación de fase(PLL)
• Súper alta sensibilidad con un mínimo ruido en transmisión y recepción
• Modulo PCB con tecnología SMT de alta calidad
• Pantalla display LCD
• Medidor por LEDs de RF & AF
• Control Squelch
• UZ-9128 tiene salida para auriculares jack ¼”
• ZM-128 incorpora cápsula de condensador unidireccional
• ZM-128/ZB-128 tiene una entrada recargable para recargar de la batería
• LAV-X4/HSM-X4 incorpora cápsula de condensador electrec
PRECAUCIONES:
1. Cerciorese que las frecuencias utilizadas en este aparato estan
permitidas en su área de trabajo por la legislación local.
2. Lea detenidamente las instrucciones antes de utilizar el aparato.
3. Para reducir riesgos de shock eléctrico, nunca abra la unidad. NO HAY
PIEZAS REEMPLAZABLES POR EL USUARIO. En caso de avería
acuda a un servicio técnico autorizado.
4. Nunca exponga esta unidad al sol directo ni a fuentes de calor como
estufas o radiadores.
5. El polvo o la suciedad pueden interferir el buen funcionamiento de este
aparato. Asegúrese de mantener esta unidad libre de polvo, zonas de
suciedad y tápela cuando no la use. Límpielo regularmente con un cepillo suave.
6. Al trasladar este equipo, debe utilizar su embalaje original.
Esto reducirá el riesgo de daños durante el transporte.
7. NO EXPONGA ESTA UNIDAD A LLUVIA NI SALPICADURAS.
8. NO USE LIMPIADORES DE SPRAY O LUBRICANTES EN NINGUN
CONTROL O INTERRUPTORES.
9. RECUERDE, CUALQUIER CAMBIO REALIZADO EN LA UNIDAD SIN
AUTORIZACION DE GEMINI, ANULARA LA GARANTIA.
NORMAS FCC Y REGULACION VIGENTE:
Esta unidad cumple con la parte 15 de las normas FCC. La operativa
esta sujeta a las siguientes condiciones: (1)Este aparato no puede crear
interferencias dañinas y (2) Esta unidad debe aceptar cualquier
interferencia recibida, incluyendo las que puedan causar un mal
funcionamiento.
NOTA: LOS CAMBIOS O MODIFICACIONES NO EXPRESAMENTE APROBADAS POR LA PARTE
RESPONSABLE DEL CUMPLIMIENTO PUEDEN ANULAR LA AUTORIZACIÓN DEL USUARIO
A UTILIZAR EL EQUIPO.
NOTA IMPORTANTE, PARA CUMPLIR CON LOS REQUERIMIENTOS DE EXPOSICIÓN A RF DEL FCC,
NO CAMBIE NINGUNA PIEZA NI LA ANTENA. CUALQUIERCAMBIO DE ESTOS ELEMENTOS
PUEDE OCASIONAR EL EXCESO DE EXPOSICIÓN A RF ANULANDO LA FUNCIONALIDAD DEL APARATO.
SISTEMA INALAMBRICO UZ-1128:
El sistema inalámbrico UZ-1128 & UZ-9128 es un producto de audio de
alta calidad que ofrece excelentes resultados en un amplio abanico de
usos. Los receptores se utilizan con nuestros transmisores con selección
de 700 canales. Los receptores operan en banda UHF con control por
sintetizador PLL. Alimentado por 12V DC. Operando en banda UHF y
con 700 canales para elegir, es sencillo encontrar canales sin
interferencias. Súper alta sensibilidad, muy bajo nivel de ruido. La
tecnología Diversity asegura una gran calidad de recepción.
NOTAS DE INALAMBRICOS:
• Antes de conectar, asegúrese que el transmisor y el receptor estén
sintonizados a la misma frecuencia.
• No utilice dos transmisores de la misma frecuencia. Utilice baterías de
buena calidad para evitar daños ocasionados por la descarga de las mismas.
• Ajuste el volumen de salida en el receptor según el nivel permitido de
su mezclador o amplificador.
• Para evitar interferencias, no coloque el receptor cerca de partes
metálicas y evite obstrucciones entre el emisor y receptor.
• Evite interferencias con TV, radio, otras aplicaciones inalámbricas, etc.
DESCRIPCION DE FUNCIONES:
RECEPTORES UZ-1128 & UZ-9128:
(1) CONTROL DE VOLUMEN DE AURICULARES : Gire este control para
controlar el volumen de los auriculares.
(2) ENTRADA DE AURICULARES : Conecte sus auriculares en esta
entrada de jack ¼”.
NOTA: PUNTOS (3)-(11) SE APLICAN EN RECEPTORES UZ-1128 & UZ-9128.
(3) ALIMENTACION: Conecte para iniciar el funcionamiento .
(4) BOTON CANAL +: Pulse este botón para subir canales.
(5) BOTON CANAL - : Pulse este botón para bajar canales.
(6)DISPLAY PROGRAMABLE: Display de canales, frecuencia y nivel de
volumen.
(7) INDICADOR NIVEL RF: Cinco LEDs por antena de RF muestra
la potencia de RF entrante. Como más LEDs se iluminen, más fuerte
será la señal. Si ninguno se ilumina, es que no se está recibiendo señal.
(8) INDICADOR NIVEL AF : Cinco LEDs indican la potencia de audio. Los LEDs
verdes señalan un correcto audio mientras que el rojo avisa de saturación.
(9) VOLUMEN +: Pulse este botón para aumentar el volumen de audio.
(10) VOLUMEN -: Pulse este botón para disminuir el volumen de audio.
(11) SALIDA DC : Conectar el cable suministrado al receptor y al
micrófono, y en aproximadamente 10 horas se cargará.
(12) CONECTOR DE ENTRADA DE ANTENA: Conector tipo TNC para
conexión de antenas suministradas o cable coaxial de antenas remotas.
(13) ANTENA: Antena de longitud fija de UHF permanentemente montada
en la parte delantera o trasera del aparato .
NOTA: PUNTOS (14)-(17) APLICABLES A RECEPTORES UZ-1128 & UZ-9128.
(14) SALIDA BALANCEADA: Conector de 3-pin XLR para salida de baja impedancia
(15) SALIDA DESBALANCEADA: Salida desbalanceada con jack mono
1/4" creando una salida de baja impedancia
(16) AJUSTE SQUELCH: El squelch ajusta el nivel de salida para prevenir
la entrada de ruido externo. Poniendo el squelch demasiado alto se
reducirá el alcance del sistema. Ajuste el squelch al mínimo antes de
encender el receptor .
(17) ENTRADA DC: Entrada de corriente DC para el alimentador
suministrado .

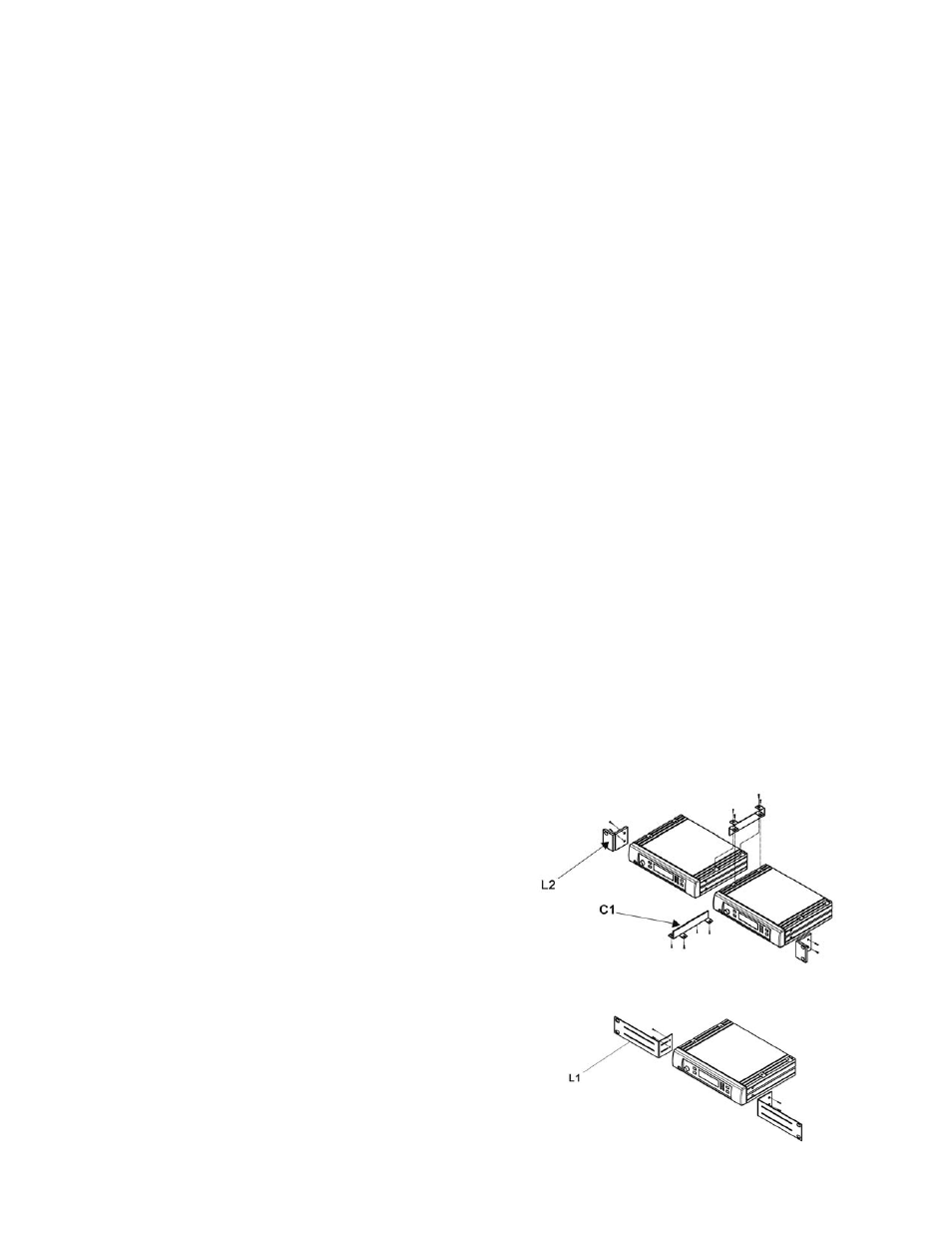

Para combinar dos receptores en un rack estándar de 19" utilice las 2 L
cortas de plástico (L2) y 2 platinas metálicas de conexión (C1). (Cada
sistema incluye un juego de L2 y C1.)
Para montar un solo receptor en un rack estándar de 19" use las 2 L
largas de metal (L1). (L1 es opcional, por lo que debe comprarlo en su tienda.)
DIAGRAMA DE CONEXIÓN DE CARGA :
Conecte el cabe suministrado al receptor y al micrófono, y durante 10
horas se cargará. El LED del transmisor esta en flash durante este tiempo.
