29

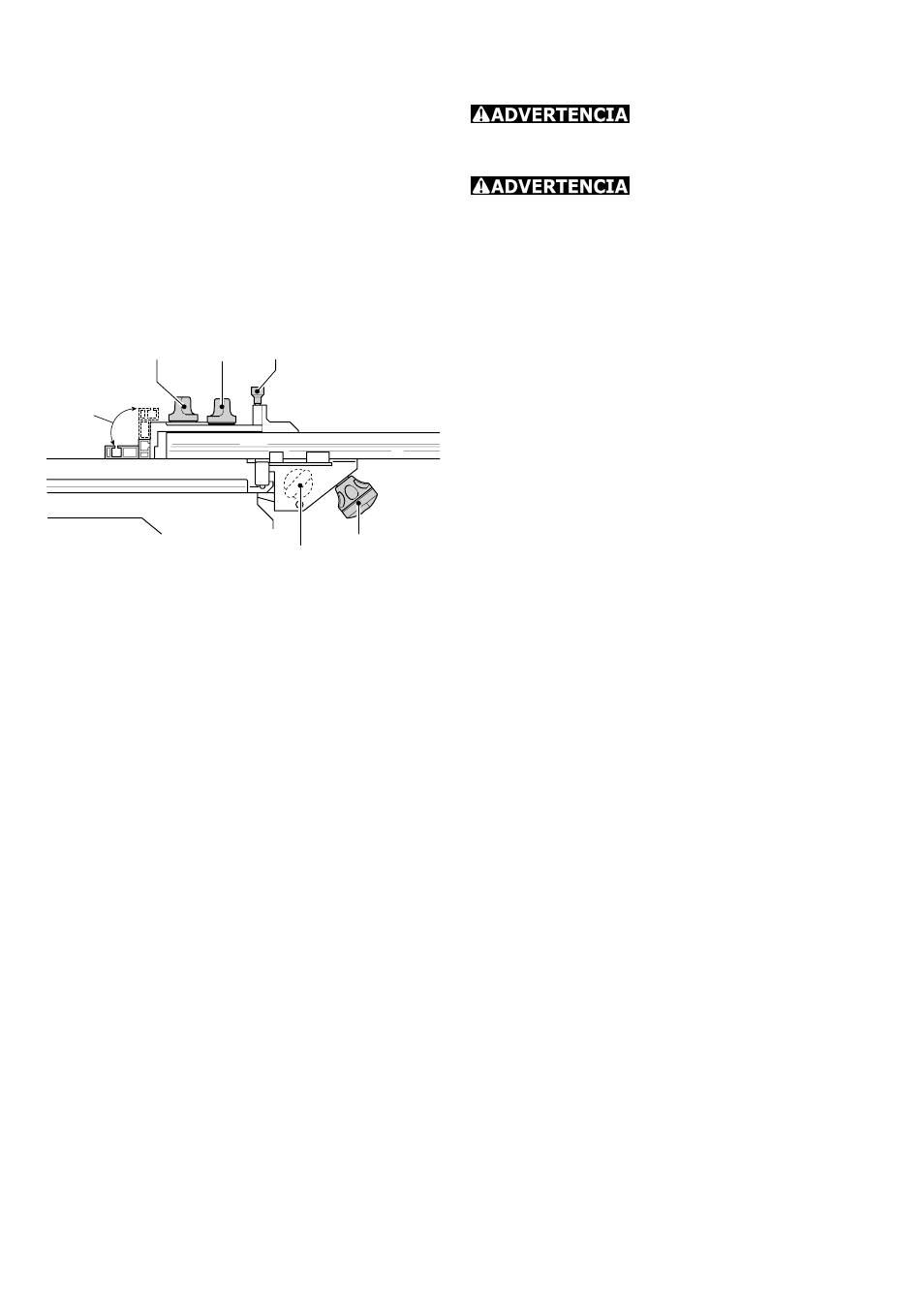

Paso 7: Ajuste del tope angular
escalonado
Peligro de lesiones!
Utilice el tope sólo en posición fi ja y no para
desplazar la pieza de trabajo.
Peligro de lesiones!
Antes de empezar a trabajar, cerciórese de
que todos los botones giratorios del tope y
de la máquina están apretados.
El tope ofrece las siguientes posibilidades
de ajuste:
Posición paralela al borde de mesa:
Afl ojar el botón giratorio [10-4].
Posición perpendicular
al borde de mesa:
Afl ojar el botón giratorio [10-4].
Posición de la guía de tope [10-5]
en dirección longitudinal
Afl ojar el botón giratorio [10-1]. La guía
de tope puede fi jarse al soporte en una
posición más baja en caso de piezas de
trabajo fi nas, o bien subirse para piezas de
trabajo gruesas.
Ajuste del ángulo por
medio de la escala
Afl ojar el botón giratorio [10-2] y levantar
la clavija posicionadora [10-3]. La clavija
posicionadora giratoria encaja en los án-
gulos de uso más frecuente.
Paso 8: Ajuste del riel de guía a
la pieza de trabajo
A la hora de serrar y fresar, el riel de guía
debe desplazarse hacia abajo median-
te [1-2] y [1-4] hasta que el riel quede
uniformemente apoyado sobre la pieza de
trabajo. La pieza de trabajo quedará así
inmovilizada de forma segura.
Para que el riel de guía no se ladee al tra-
bajar con piezas de trabajo estrechas, se
coloca una pieza de apoyo de igual espe-
sor debajo del riel de guía, de modo que
quede en una posición intermedia entre la
pieza de trabajo y el tope de apoyo [1-2].
10-1
10-6
10-2 10-3
10-4
10-5
10
