Installation et montage
Les éléments rapportés de la table multi-
fonctions peuvent être montés en divers
endroits, ce qui permet différentes posi-
tions de travail.

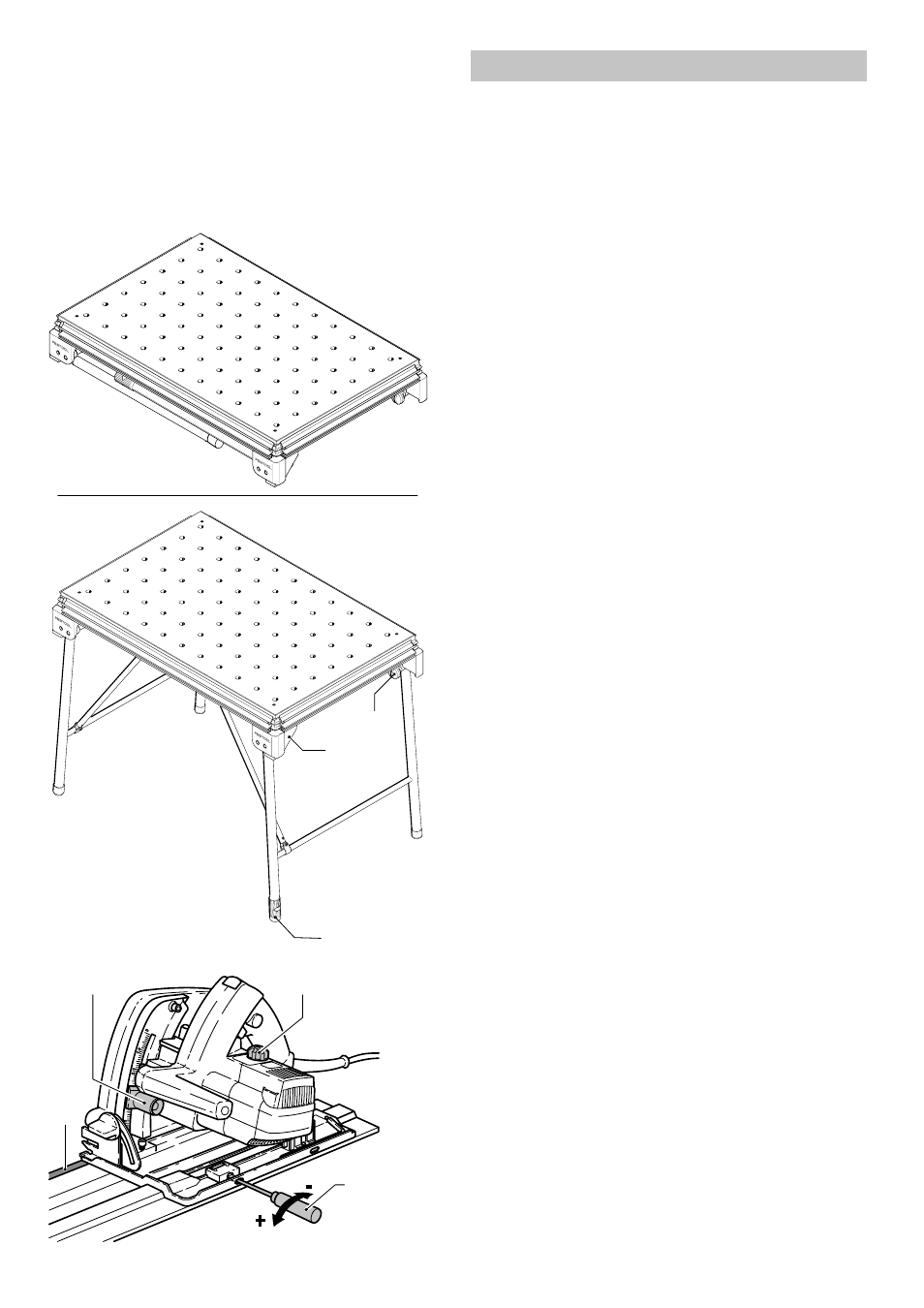

En position de travail standard, l'opérateur
se trouve du côté de la longueur de la ta-
ble [fi g. 2]. Dans cette notice, ce côté de
la table est désigné par le terme "avant".
Etape 1: Installation
Déballez la table. Dévisser les poignées
[2-3] jusqu'en butée. Déplier les pieds ra-
battables et les visser à nouveau au niveau
des articulations au moyen des poignées.
Les irrégularités de niveau peuvent être
compensées derrière à droite en tournant
le capuchon d'extrémité [2-1].
Remarque: Les pieds angulaires [2-2]
sont pourvus sur la partie inférieure de ca-
puchons en caoutchouc, afi n que la table
repose également de façon stable lorsque
les pieds rabattables sont repliés.
Etape 2: Sciage du pare-éclats
Vous êtes maintenant en mesure de mon-
ter le système de guidage. D‘abord, il vous
faut scier le pare-éclats [3-4] du rail de
guidage avec votre scie circulaire plon-
geante Festool.
Positionnez votre scie sur le rail de gui-
dage et adaptez-la au rail en desserrant
ou en serrant les vis avant et arrière avec
un tournevis [3-3]. Il ne doit y avoir aucun
jeu entre la semelle de la scie et le pro-
fi lé du rail de guidage. Assurez-vous que
la scie coulisse bien sur le rail de guidage
même sans serrer.
Positionnez le variateur [3-2] de la scie
sur ‘‘6“(vitesse maximum). Réglez la pro-
fondeur de coupe avec le réglage de pro-
fondeur de coupe [3-1] sur 8 millimètres
(5 millimètres pour l‘épaisseur du rail de
guidage + 3 millimètres de profondeur de
coupe) et sciez le pare-éclats sans inter-
ruption sur l‘intégralité de la longueur.
2-1
2-2
2-3
2
3-1 3-2
3
3-3
3-4
