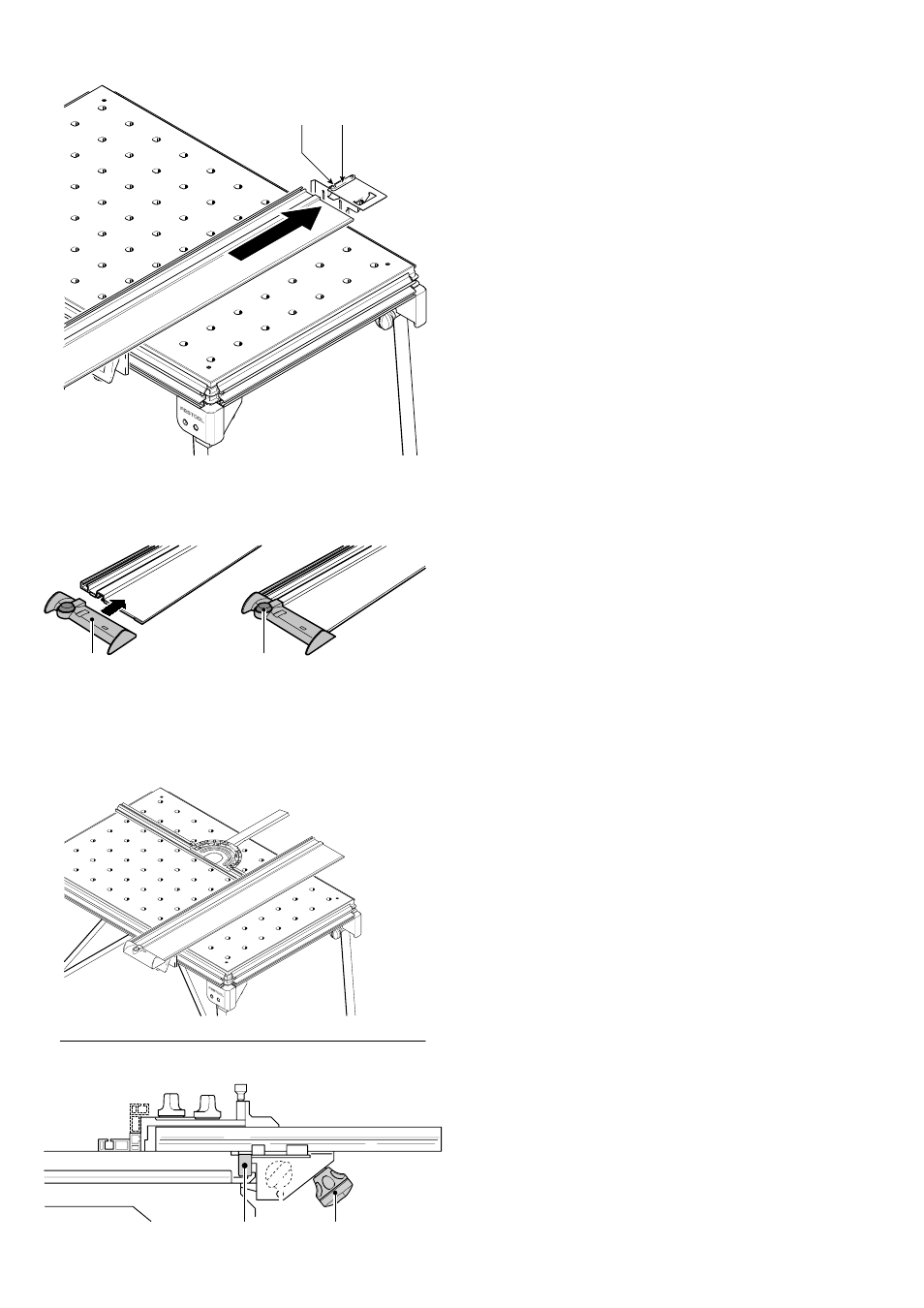

Paso 4: Fijar el riel de guía
Para realizar el montaje del riel de guía,
se introducirá este en el resorte de ajus-
te [5-2] de tal forma que el riel descanse
sobre la chapa de apoyo y el resorte de
ajuste quede insertado por completo en la
ranura.
En esta posición se fi ja el riel de guía con
los dos tornillos [5-1] usando la llave de
espiga hexagonal suministrada.
Descienda el riel de guía sobre el tope de
apoyo de forma que el taco [4-5] del tope
de apoyo encaje en la ranura de la parte
inferior del riel de guía. El riel de guía está
correctamente fi jado si es sufi ciente con
una ligera presión lateral para que el taco
encaje en la ranura del riel de guía.
El derivador [6-1] se desplaza al fi nal del
riel de guía. Cerrar el botón giratorio. El
derivador evita que
el tubo fl exible de as-
piración y el cable de la corriente se puedan
enganchar en el riel de guí
a .
Paso 5: Montaje del tope angu-
lar escalonado
El tope puede colocarse en cualquier pun-
to del borde de sujeción de la mesa. Su
versátil ajuste permite usarlo como tope
transversal
o como tope longitudinal.
Atención: Antes de montar el tope, com-
pruebe que la ranura en V no presente su-
ciedad (debido a su angulosidad).
Afl oje las mordazas de sujeción del ajusta-
dor [7-2]. Coloque por arriba el tope junto
con el listón guía [7-1] sobre el listón de
apriete.
Fije el segmento de apriete con el
ajustador [7-2].
5
5-2 5-1
6 6-1 6-2
7-2 7-1
7
