Paso 6: Ajustar el tope angular
Antes de empezar el trabajo, compruebe
el correcto ajuste del tope angular esca-
lonado. Para ello debe alinearse en primer
lugar el riel de guía [8].
Alinee el riel de guía con el tope angular
escalonado mediante una escuadra rec-
tangular. Si la escuadra no cabe, desplace
uno de los topes de apoyo del riel de guía
hasta que el ángulo formado sea recto.
Fije ahora el riel de guía.
Atención: Para fi jar este ajuste de for-
ma permanente, desplace correspondien-
temente el tope [4-3] en el perfi l de la
mesa.
Si fuera necesario y en caso de disponer
de elementos de sujeción (accesorios), el
tope angular escalonado puede alinearse
adicionalmente con la placa perforada.

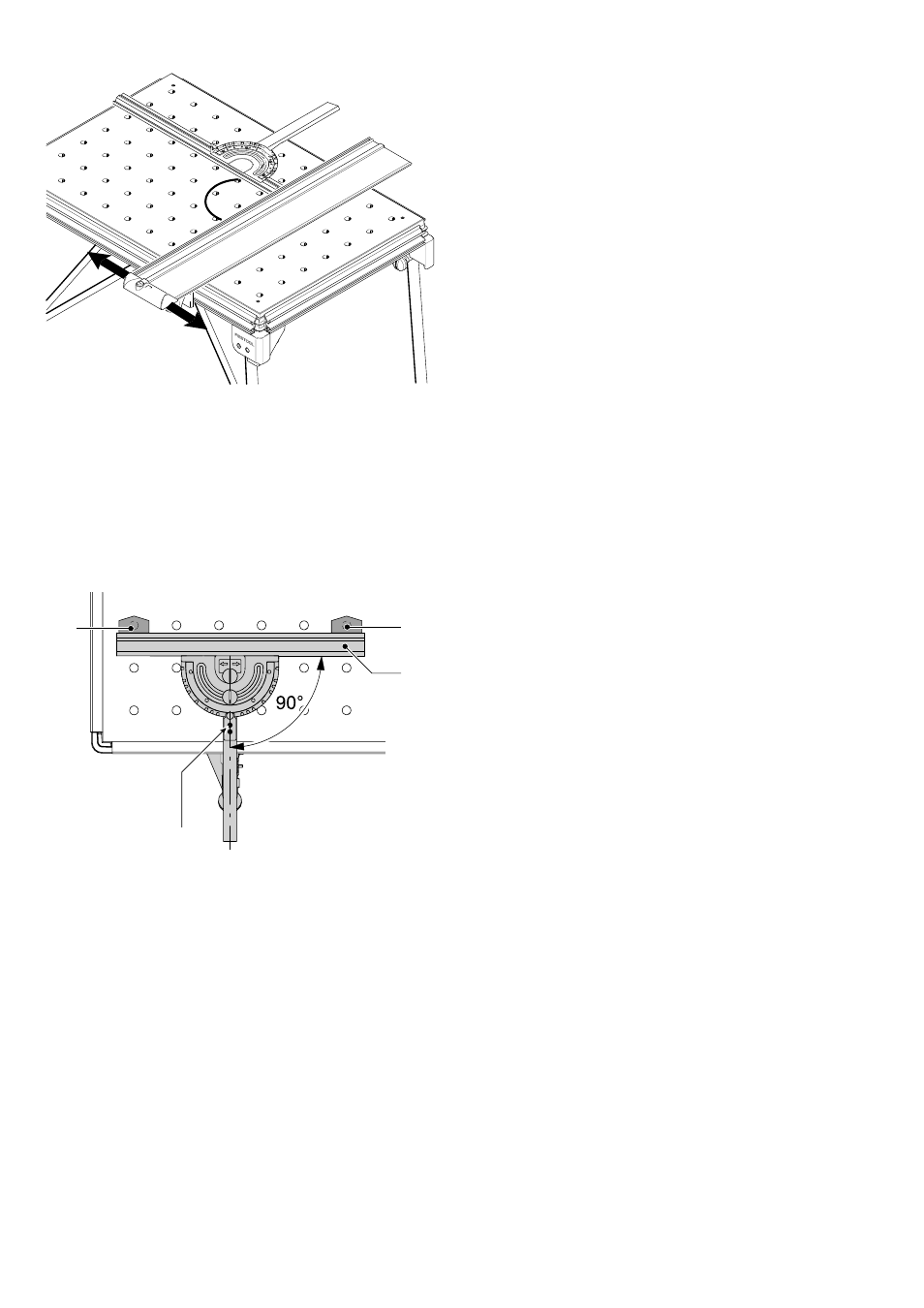

Monte los elementos de sujeción [9-1] y
[9-2] como se muestra en la fi gura [9] y
desplace la guía de tope [9-3] hasta for-
mar con ellos un ángulo de 90°.
Si la guía de tope no queda uniformemen-
te nivelada en contacto con los elementos
de sujeción:
Afl oje los tornillos [9-4] y el botón gira-
torio [7-2]. La clavija posicionadora debe
estar enclavada en la muesca de 90°.
Alinee el angulo de 90° con los elementos
de sujeción y apriete los tornillos.
8
90°
9-2 9-1
9-3
9-4
9
