10

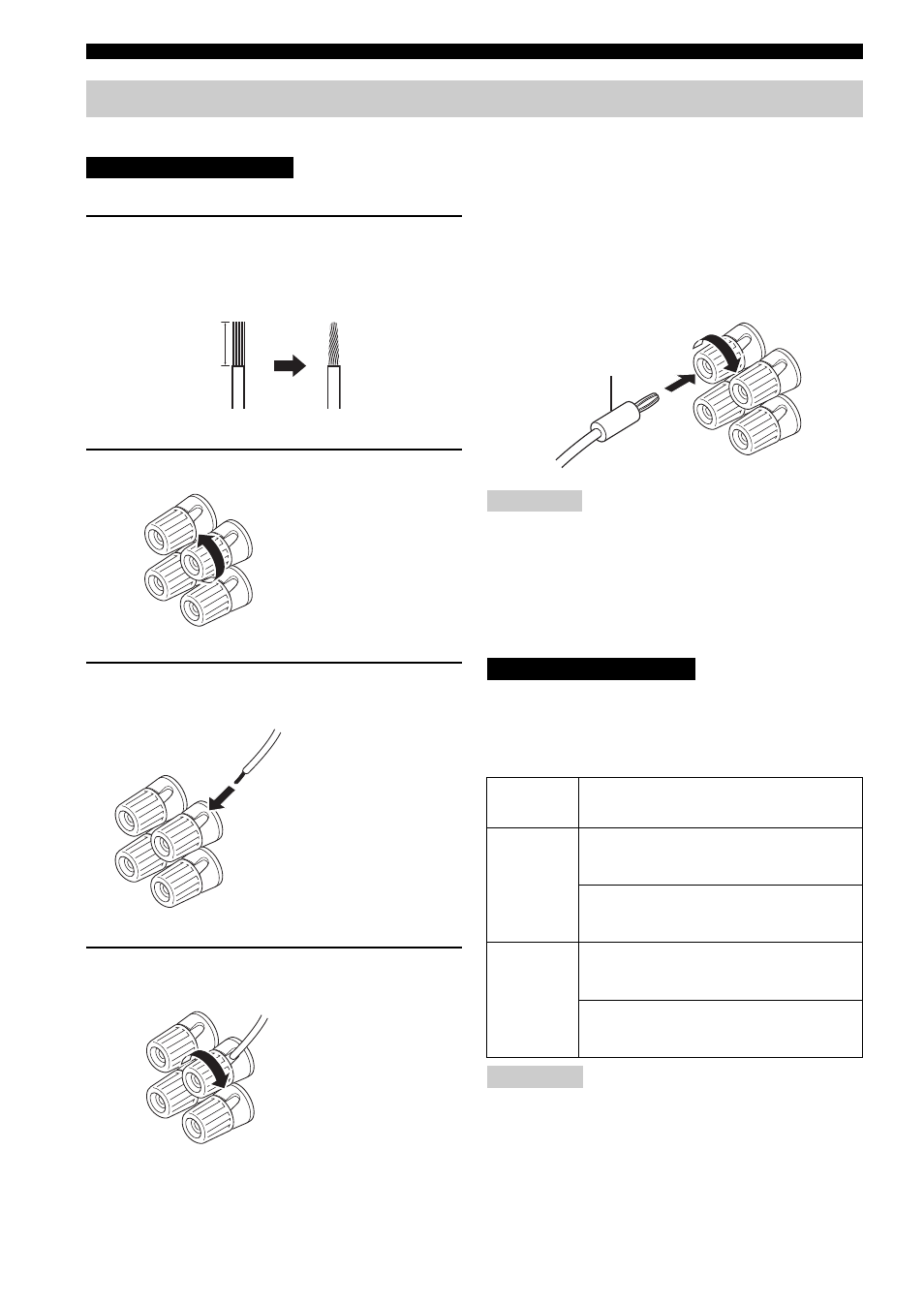

RACCORDEMENTS
Veillez à raccorder la voie gauche (L), la voie droite (R), “+” (rouge) et “–” (noir) correctement.
Avant de raccorder les enceintes, assurez-vous que l’appareil est éteint.
1
Enlevez environ 10 mm de la gaine isolante
de l’extrémité de chaque câble d’enceinte et
torsadez les fils du câble pour éviter les
courts-circuits.
2
Dévissez la borne.
3
Introduisez l’extrémité dénudée dans le
perçage de la borne.
4
Vissez la borne pour assurer le maintien du
conducteur.
■ Connexion d’une fiche banane
(Uniquement les modèles pour les États-Unis, le
Canada, l’Australie et les modèles standard seulement)
Serrez d’abord le bouton et insérez la fiche banane dans la
prise correspondante.
• Une ou deux paires d’enceintes peuvent être raccordées à cet
appareil. Si vous ne disposez que d’une paire d’enceintes, vous
pouvez indifféremment le relier aux prises SPEAKERS A ou B.
• Utilisez des enceintes ayant l’impédance indiquée à l’arrière de
cet appareil.
■ Sélecteur IMPEDANCE SELECTOR
Ne changez pas la position du sélecteur IMPEDANCE SELECTOR
lorsque l’appareil est allumé pour éviter de l’endommager.
Sélectionnez la position du sélecteur (gauche ou droite) selon
l’impédance des enceintes de votre système acoustique.
• Avec le modèle commercialisé au Canada il n’est pas possible
d’utiliser deux paires d’enceintes (A et B) simultanément lorsque
le commutateur IMPEDANCE SELECTOR est à droite.
• Si l’unité ne s’allume pas, vérifiez que le commutateur
IMPEDANCE SELECTOR est complètement poussé sur une
position. S’il ne l’est pas, poussez-le à fond dans un sens ou
l’autre après avoir mis l’appareil hors tension.
Raccordement des enceintes
AVERTISSEMENT
10 mm
Rouge: pôle positif (+)
Noir: pôle négatif (–)
Rouge: pôle positif (+)
Noir: pôle négatif (–)
Rouge: pôle positif (+)
Noir: pôle négatif (–)
Remarques
Position du
sélecteur
Impédance
Droite
Si vous utilisez un jeu d’enceintes (A ou B),
l’impédance de chaque enceinte doit être au
moins égale à 8
Ω .
Si vous utilisez deux jeux d’enceintes (A et
B), l’impédance de chaque enceinte doit être
au moins égale à 16
Ω .
Gauche
Si vous utilisez un jeu d’enceintes (A ou B),
l’impédance de chaque enceinte doit être au
moins égale à 4
Ω .
Si vous utilisez deux jeux d’enceintes (A et
B), l’impédance de chaque enceinte doit être
au moins égale à 8
Ω .
Remarques
Fiche banane
AVERTISSEMENT
