BEDIENINGSORGANEN EN FUNCTIES
6
1 Antenne-aansluitingen
Aansluiten van de FM en AM antennes.
Zie 11 voor meer informatie over deze aansluiting.
2 AUDIO aansluitingen
Sluit audiocomponenten aan.
Zie 9 voor meer informatie over deze aansluiting.
3 REMOTE aansluitingen
Deze aansluitingen worden gebruikt voor het ontvangen/
doorgeven van afstandsbedieningssignalen.
Zie 13 voor meer informatie over deze aansluiting.
4 PHONO aansluitingen en GND aansluiting
Hierop kunt u een draaitafel aansluiten.
Zie 9 voor meer informatie over deze aansluiting.
5 SPEAKERS aansluitingen
Sluit hierop uw luidsprekers aan.
Zie bladzijde 10 voor meer informatie over deze
aansluitingen.
6 IMPEDANCE SELECTOR schakelaar
Hiermee kunt u de instelling voor de impedantie
omschakelen.
Zie bladzijde 10 voor details.
7 AC OUTLET(S) (SWITCHED)
Hiermee kunt eventueel andere audiocomponenten van
stroom voorzien.
Zie bladzijde 13 voor details.
■ Alleen modellen voor Azië en algemene
modellen
VOLTAGE SELECTOR
Zie bladzijde 13 voor details.

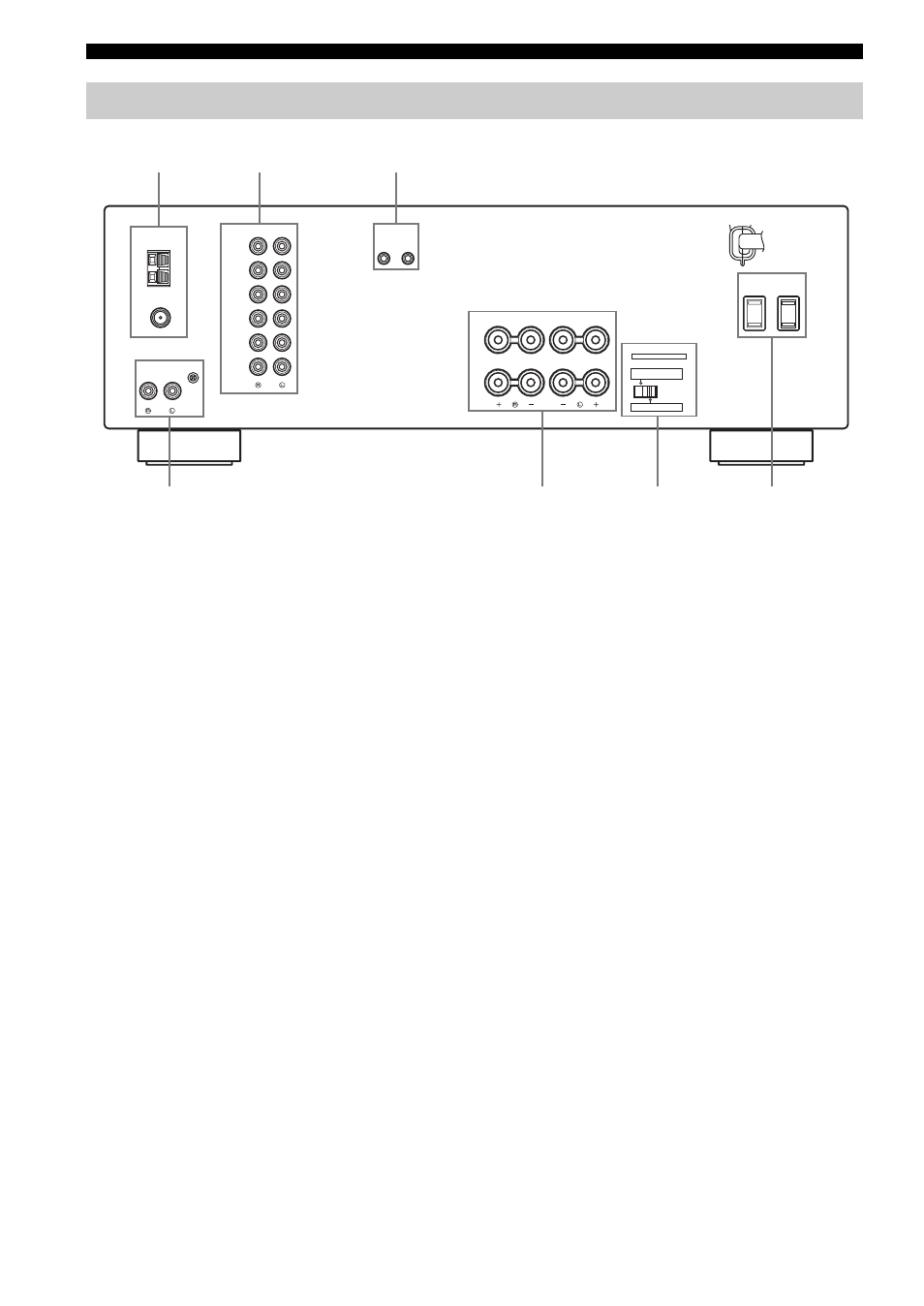

Achterpaneel
GND
AM
ANT
FM
ANT
75 Ω
UNBAL.
CD/DVD
AUX
IN
(PLAY)
IN
(PLAY)
OUT
(REC)
OUT
(REC)
TAPE
MD
AUDIO TUNER
AUDIO GND
REMOTE
PHONO
IN OUT
A OR B: 4 Ω MIN. /SPEAKER
A + B: 8 Ω MIN. /SPEAKER
A OR B: 8 Ω MIN. /SPEAKER
IMPEDANCE SELECTOR
SET BEFORE POWER ON
SELECTEUR D'IMPEDANCE
SPEAKERS
CLASS 2 WIRING
A
B
AC OUTLETS
SWITCHED
6 7 4 5
1 2 3
(Modellen voor de VS en Canada)
