DEUTSCH - 1
Montage (ohne Räder)
Montage des unteren Griffbügels an den
Rasenmäher
1. Führen Sie den Haken
(A2) am unteren Griff (A1)
halb durch den Mittelschlitz der Führung
(A3) in der
vom Pfeil (A4) angegebenen Richtung.
2. Halten Sie den Haken (A2) im Mittelschlitz der
Führung (A3), drehen Sie den unteren Griff (A1) im
Uhrzeigersinn um 90°, so daß sich die beiden Füße
des unteren Griffs in Position zwischen der
Haubenhalterung
(A5) befinden.
3. Stifte
(B1) einsetzen und mit Befestigungsklammern
(B2) sichern.
Montage des oberen Griffs an den unteren Griff
VOR Montage des oberen Griffs an den unteren Griff
unteren Griff durch Heben des Einhängehakens
(C1) in
Parkstellung (C2) stabilisieren.
1. Es muss sichergestellt werden, dass sich der
Choke-Schalthebel von hinten gesehen auf der
linken Seite befindet.
2. Den unteren und oberen Griffbügel zueinander ausrichten
(siehe Bild D). Die Schrauben (D1) und die Scheiben
(D2) montieren und mit Schraubknöpfen (D3) festziehen.
3. Die Kabel mit den gelieferten Kabelbändern an den
Griffen befestigen. Dabei muß sichergestellt
werden, daß die Kabel nicht zwischen den oberen
und unteren Griffen eingeklemmt werden.
1. Den unteren Griff
(E1) mit Hilfe des Stifts (E2) an der
Haube befestigen (siehe Abb. E).
2. Die Räder (F1) mit den Radhalteklammern (F3) am
Radgestell (F2) befestigen (siehe Abb. F).
3. Das Radgestell (G1) mit dem unteren Griffbolzen
(G2), der kleinen Unterlegscheibe (G3), der großen
Unterlegscheibe
(G4) und der Sicherungsmutter (G5)
an der Haube installieren
(siehe Abb. G).
4. Die unteren Teleskoprohre (H1) in die oberen
Teleskoprohre (H2) schieben und mit dem Stift (H3)
und der Halteklammer (H4) sichern (siehe Abb. H).
Den oberen Griff am unteren Griff anbringen und
dabei die oben unter ‘Montage (ohne Räder)’
angegebenen Anweisungen befolgen.
Montage (mit Räder)
Kraftstoff
Frisches, sauberes, bleifreies Normalbenzin verwenden.
Den Kraftstofftank nicht in einem geschlossenen Bereich, bei
heißem Motor, während geraucht wird oder in der Nähe einer
nackten Flamme füllen. Vor dem Füllen muss der Bereich
um den Einfüllverschluss gründlich gesäubert werden, damit
verhindert werden kann, dass Schmutz in das
Kraftstoffsystem gelangt. Den Kraftstoff an einem kühlen Ort,
weg von nackten Flammen, aufbewahren. Den Tank nicht
füllen, während der Motor läuft. Den Kraftstofftank mit Hilfe
eines Trichters, in den ein feiner Filter installiert ist, füllen.

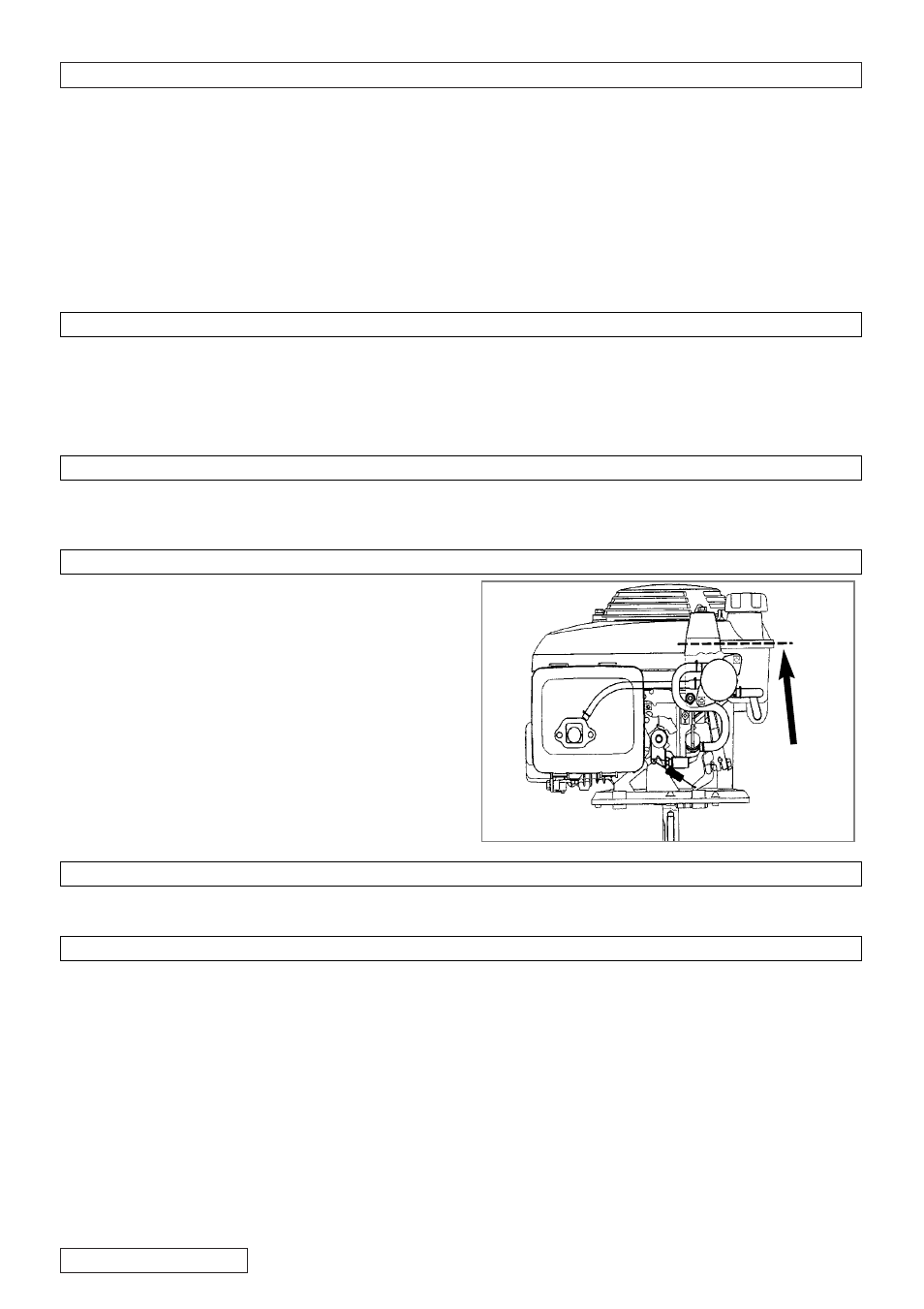

Den Kraftstofftank niemals bis zum Rand, sondern nur bis
zum Boden des Tankeinfüllstutzens füllen. Wenn der
Kraftstofftank leer war oder der Motor davor trocken gelaufen
ist, muss mindestens 400cc Kraftstoff eingefüllt werden
(bis
zur in der Abbildung angegebenen Linie). Dadurch wird
ein ausreichendes Füllen der Kraftstoffpumpe zum Starten
des Motors sichergestellt. Der Vergaser ist voreingestellt,
und normalerweise ist keine Nachstellung erforderlich.
Die Position des Griffes kann unter Verwendung der
Führungs- und Einhängeeinheit eingestellt werden. Zur
Einstellung der Griffposition 1. Einhängehaken heben (C1)
2. In die gewünschte Stellung bringen:
(C2) Parkstellung, (C3) Mähstellung
Position des Griffes
Starten und Stoppen
Anlassen Ihres Rasenmähers
1. Den Griffbügel in die Parkstellung
(C2) schwenken.
2. Den Zündkerzenstecker aufstecken. (J)
3. Den Kraftstoffhahn (K) öffnen.
4. Den Choke-Schalthebel bei einem Kaltstart in die
‘Choke’-Position
(L) und bei einem Warmstart in die
‘Normal’-Position (N) bringen.
5. Den Bedienerhebel zum oberen Griff ziehen und festhalten.
6. Setzen Sie Ihren rechten Fuß fest auf das Gestell
auf und ergreifen Sie das obere Ende des unteren
Bügels mit Ihrer linken Hand. Kippen Sie den
Trimmer in Ihre Richtung.
(M) Damit wird eine
sichere Stellung des Gerätes beim Anlassen
gewährleistet und auch verhindert, dass ein
hässlicher Ring in Ihren Rasen geschnitten wird.
7. Den Anlasser gleichmässig bis zum einem fühlbaren
Widerstand anziehen und danach langsam wieder
zurücklassen.
8. Den Anlassergriff fest bis zur vollen Länge zu sich
hinziehen.
9. Abwarten, bis der Motor seine volle Drehzahl erreicht
hat. Dann den Rasenmäher in die gerade Stellung
auf den boden ablassen.
10.Wenn der Motor warm ist, daran denken, den
Regelhebel in die 'normal'-Stellung (N) zu schieben.
Anhalten des Rasenmähers
•
Nach dem Abschalten der Maschine rotiert der
Messerbalken noch weiter - Vorsicht, Verletzungsgefahr.
1. Den Bedienerhebel loslassen.
2. Bei abwürgendem Motor Rasenmäher geringfügig
kippen. Dadurch wird verhindert, daß ein Ring in
Ihren Rasen geschnitten wird.
3. Sobald der Motor steht, den Rasenmäher gerade auf
dem Boden abstellen.
4. Den Griffbügel in die Parkstellung
(C2) schwenken.
5. Den Kraftstoffhahn (K) schließen.
Öl
Waschaktives Viertakt-Kraftfahrzeugöl verwenden; es
wird SAE 10W-30 für allgemeine Zwecke empfohlen. Das Öl gemäß den in Ihrem Benutzerhandbuch
angegebenen Anweisungen einfüllen.
