Montering (utan hjul)
Ditsättning av nedre handtag
1. Mata haken
(A2) som sitter på handtagets underdel
(A1) halvvägs genom mitturtaget på gejden (A3) i
den riktning som pilen
(A4) visar.
2. Med haken (A2) insatt i gejdens (A3) mitturtag, vrid
handtagets underdel
(A1) medsols 90
o för att sätta
underdelens båda ben på plats in mellan fästena
ovanpå kåpan
(A5).
3. Sätt in sprintarna
(B1) och sätt fast dem med
stoppbyglarna (B2).
Montering av handtagets överdel på underdelen
INNAN handtagets överdel montera på underdelen ska
underdelen stabiliseras genom att man lyfter haken
(C1)
till ”parkeringsläget” (C2).
1. Se till att spaken för choken sitter på vänstra sidan
sedd bakifrån.
2. Passa in övre och nedre handtagen mot varandra
(D). Sätt dit skruvarna (D1), brickorna (D2) och drag
åt med rattarna
(D3) på handtaget.
3. Montera kablarna på handtagen med de
medlevererade kabelbanden och se till att kablarna
inte fastnar mellan det övre och nedre handtaget.
1. Montera fast det nedre handtaget (B1) med den
nedre handtagssprinten
(B2) så som bild B visar.
2. Fäst hjulen
(C1) på hjulstommen (C2) med
hjulstoppbyglarna (C3), så som bild C visar.
3. Montera fast hjulstommen
(D1) med den nedre
handtagsskruven
(D2), den lilla brickan (D3), den stora
brickan (D4) och låsmuttern (D5), så som bild D visar.
4. Placera in de nedre utdragbara rören (E1) inuti de
övre utdragbara rören
(E2) och lås till med sprinten
(E3) och stoppbygeln (E4),
så som
bild E visar.
Montera det övre handtaget på det under handtaget
genom att följa instuktionerna ovan i avsnittet
Montering (utan hjul).
Montering (med hjul)
Bränsle
Använd färsk, ren och blyfri bensin för bilar.
Fyll inte på bränsletanken i ett slutet rum när motorn är
varm eller om du röker eller är nära en naken låga.
Rengör noggrannt runt påfyllningslocket för
bränsletanken innan du fyller på då detta kommer att
förhindra att smuts kommer in i bränslesystemet.
Bränsle skall alltid förvaras på en sval plats och aldrig i
närheten av öppen låga. Fyll inte tanken medan
motorn är igång. Fyll bränsletanken genom en tratt

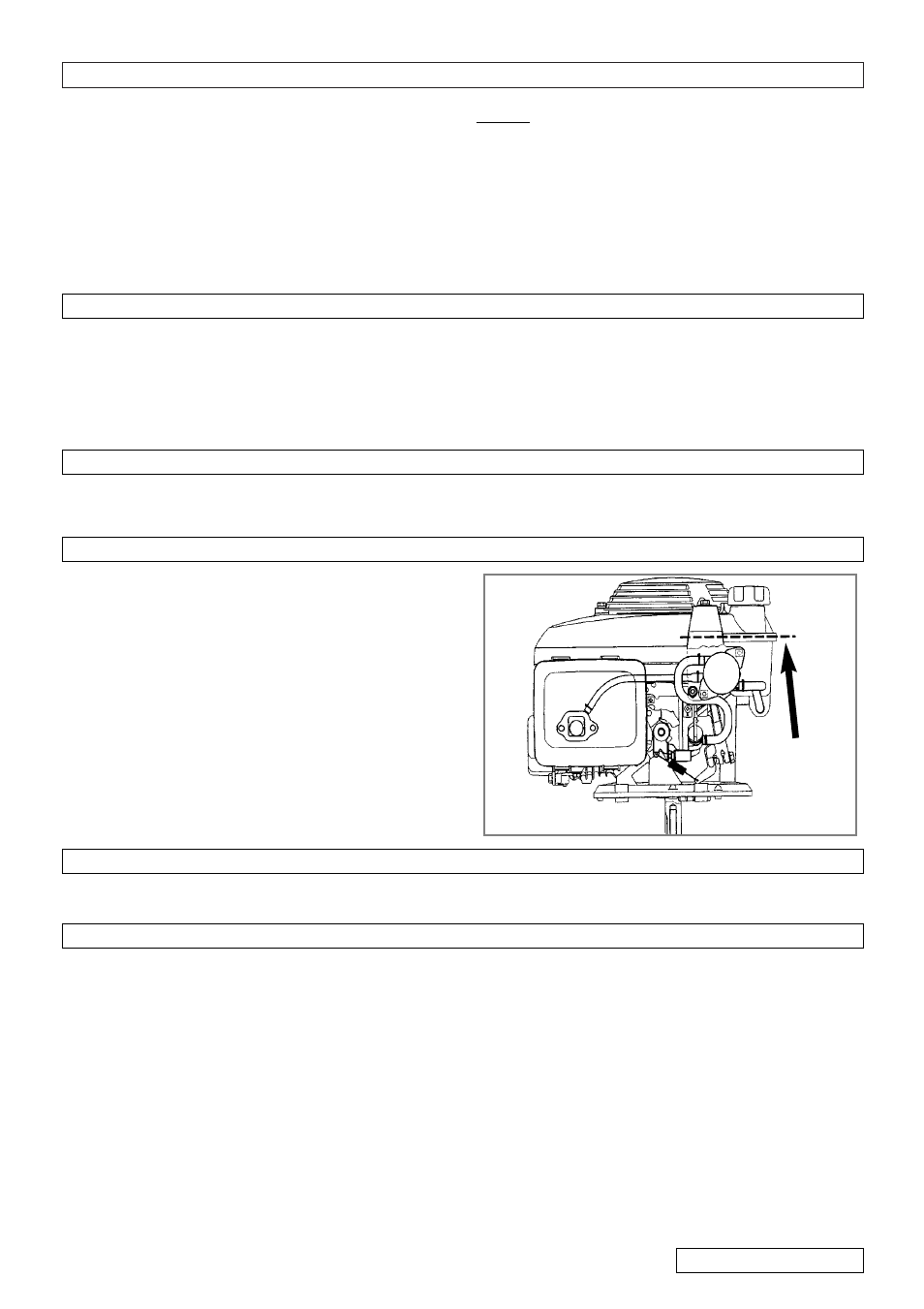

som är försedd med ett fint filter. Fyll aldrig tanken helt
full, fyll till nedre delen av påfyllningsröret. När tanken
fylls på från tom eller om motorn tidigare har kört
tanken tom måste du fylla på minst 400 cc bränsle
(till
den nivån som anges av linjen på bilden) för att du
skall vara säker på att bränslepumpen har tillräckligt
med bränsle för att starta motorn. Din förgasare är
fabriksinställd. Den kräver normalt ingen justering.
Inställning av handtagets läge
Hantagets läge kan ställas in med gejd- och
hakanordningen. Ställ in handtagets läge på följande sätt: 1. Lyft haken (C1).
2. Ställ in den i önskat läge:
(C2) ”parkeringläge”, (C3) ”förflyttningsläge”
Inställning av handtagets läge
Start och stopp
Starta gräsklipparen
1. För handtaget til parkeringsläget
(C2).
2. Anslut tändkabeln (J)
3. Öppna bränslekranen
(K).
4. För chokespaken till läge "Choke" (L) när du startar
en kall motor och till läge "Run" (Kör) (N) när du
startar en varm motor.
5. Drag i reglaget och håll det stadigt mot övre
handtaget..
6. Placera din fot stadigt på däcket och ta tag i
överdelen på det nedre handtaget med din vänstra
hand. Luta gräsklipparen mot dig
(M). Detta
säkerställer att gräsklipparen står i ett säkert läge
när du startar och förhindrar också att den klipper
fula ringar i din gräsmatta.
7. Drag försiktigt starthandtaget mot Dig, tills Du
känner ett motstånd och släpp sakta tillbaka
handtaget.
8. Ryck starthandtaget mot Dig så långt det går.
9. Låt motorn nå fullt arbetsvarv och sänk seden sakta
ned gräsklipparen till marken.
10.Då motorn blivit varm, se till att reglaget står i
normal-läget
(N).
Stoppa gräsklipparen
•
Kniven fortsätter att rotera sedan maskinen
kopplats av. Roterande knivar kan vålla skador.
1. Släpp reglaget.
2. Luta gräsklipparen något när motorn stannar, så gör
den inte en ring i gräsmatten.
3. Då motorn stannat, sänk ned gräsklipparen till
marken.
4. Ställ handtaget i parkeringsläget (C2).
5. Stäng bränslekranen (K).
Olja
Använd en fyrtakts olja för bilar. SAE 10W-30
rekommenderas för normal användning. Fyll på oljan enligt instruktionerna i din
motorhandbok som medföljer leveransen.
SVENSKA - 1
