Model VM08 Owner’s Manual
Specifications
Connector
: ø6mm phone jack/Un-balanced
(x 4)
Input impedance : 20kΩ ore more
Input level
: -50dBV ~ -6dBV
Connector
: ø6mm TRS phone jack
Un-balanced (x 2)
Input impedance : 20kΩ ore more
Input level
: -6dBV
Connector
: ø6mm phone jack/Un-balanced
(x 2)
Load impedance
: 10kΩ ore more
Output level
: -10dBV
Connector
: ø6mm TRS phone jack
Un-balanced (x 1)
Load impedance
: 10kΩ ore more
Output level
: -10dBV
Connector
: ø6mm stereo phone jack (x 1)
Load impedance
: 16Ω ore more
Output Level
: 20mW (at 16Ω load)
Connector
: Optical (x 1)
Format
: IEC 60958 (S/P DIF)
Connector
: ø6mm phone jack (x 1)
Model 8051 foot switch
Equalizer
HI
: 10kHz +/-18dB (shelving type)
MID
: 1kHz +/- 18dB (peaking type)
LO
: 100Hz +/- 18dB (shelving type)
Frequency response : 20Hz ~ 20kHz (TYPICAL)
Dynamic range
: 90dB (TYPICAL)
A/D
: 20bit 64 times over sampling ∆∑
D/A
: 24bit 128 times over sampling
∆∑
Sampling frequency : 44.1kHz
Total harmonic distortion
: 0.01% (TYPICAL)
Crosstalk
: 70dB or more @1kHz
Dimensions
: 300 (W)x70 (H)x212 (D) mm
Weight
: Approx. 1.2kg
DC IN
: DC9V, 650mA, AC adaptor (AD-
9B)
* Specifications and appearance are subject to change
without notice for product improvement.

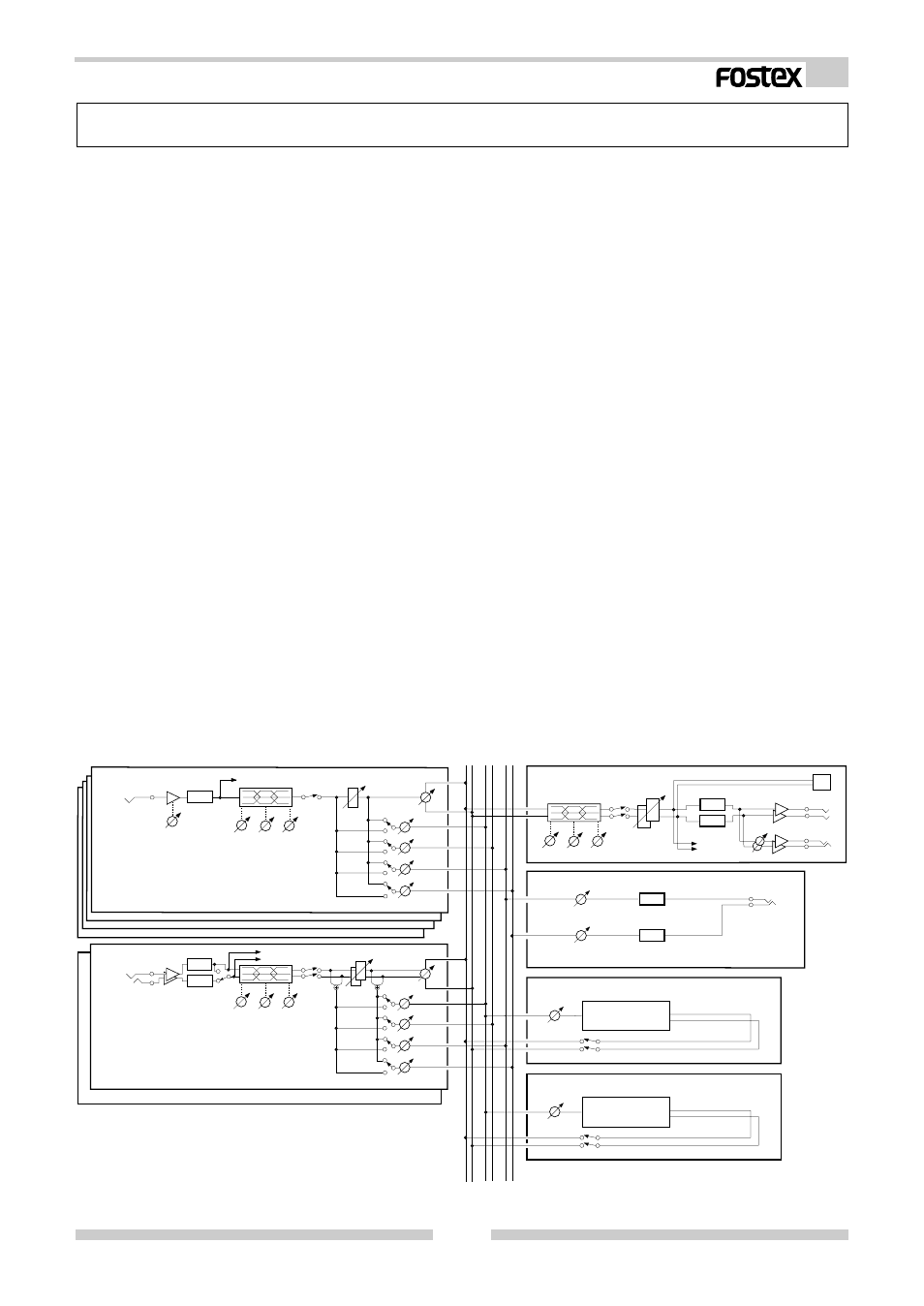

Block Diagram
CH 1
A/D
LO
HI
PRE/POST
GAIN
PAN
EFF 1
10kHz
100Hz
INPUT 1
(-6dBV~-50dBV)
METER
EFFECT 1
EFF 1
ST MASTER
D/A
D/A
METER
ST MASTER
PHONES
PHONES OUT
ST BUSS OUT
(-10dBV)
S/P DIF OUT
L
R
L R
EFF
TRIM
EFF 2
AUX 1
AUX 2
CH ON
1kHz
MID
CH5/6
A/D
LO
HI
PRE/POST
GAIN
PAN
EFF 1
10kHz
100Hz
INPUT 5/6
(-6dBV)
METER
EFF 2
AUX 1
AUX 2
CH ON
1kHz
MID
A/D
AUX MASTER
D/A
D/A
AUX 1/2 OUT
(-10dBV)
ST
1 2
AUX
1 2
AUX 1
MASTER
AUX 2
MASTER
EFF 1
MASTER
EFF MUTE
REVERB/DELAY
EFFECT 2
EFF 2
EFF 2
MASTER
EFF MUTE
MODULATION/DELAY
LO
HI
10kHz
100Hz
CH ON
1kHz
MID
MONO/STEREO
CH7/8
CH 2
CH 3
CH 4
