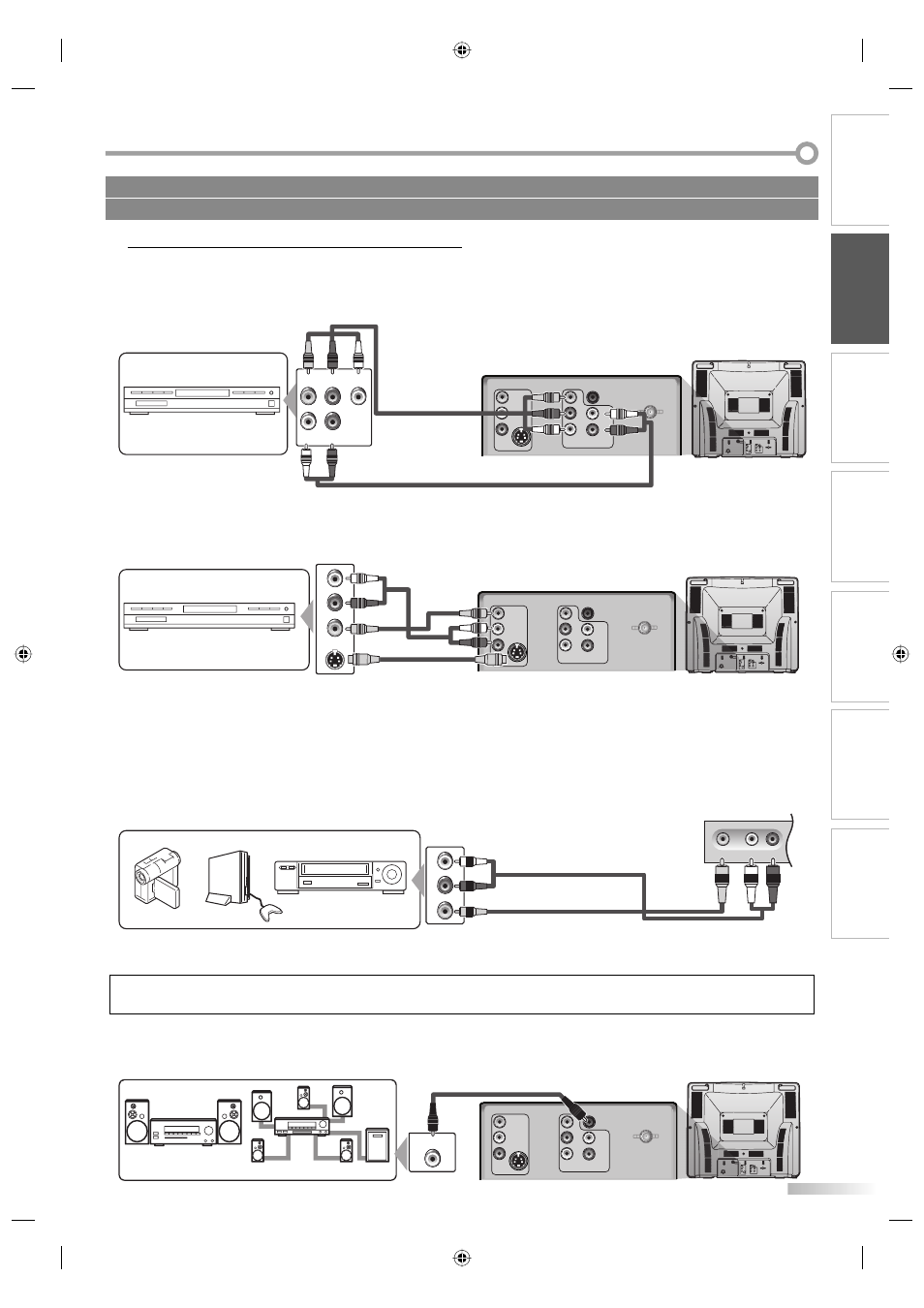

Conexión de Dispositivo Externo
[Conexión De Componente]
Este es el mejor método para conectar el TV a los equipos de vídeo con la clavija de salida del componente, como el
reproductor de DVD, etc. Así se minimiza el deterioro de la calidad de imagen.
Para la conexión utilice el cable del componente.
reproductor de DVD con tomas
de salida de video componente
p. ej.:
VIDEO
L
R
S-VIDEO
VIDEO-1 INPUT
COMPONENT INPUT
AUDIO
INPUT
DIGITA L
AUDIO
OUTPUT
ANT. IN
L
Cb
Cr
Y
R
parte trasera del aparato
ANT. IN
S-VIDEO
VIDEO
Y
Cr
DIGITAL
AUDIO
OUTPUT
COMPONENT INPUT
VIDEO-1 INPUT
Cb
L
R
L
R
AUDIO
INPUT
AUDIO OUT
COMPONENT VIDEO OUT
R
L
Pb/Cb
Pr/Cr
Y
cable RCA de audio
component video cable
[Conexión de Cable de S-Video o de Vídeo (Trasera)]
Conexión de S-Video ofrece una buena calidad de imagen para dispositivos de vídeo conectados al aparato.
Conexión de vídeo ofrece una calidad normal de imagen para dispositivos de vídeo conectados al aparato.
Haga la conexión según lo indicado en la ilustración.
reproductor de DVD
con toma de salida S-video
p. ej.:
VIDEO
L
R
S-VIDEO
VIDEO-1 INPUT
COMPONENT INPUT
AUDIO
INPUT
DIGITA L
AUDIO
OUTPUT
ANT. IN
L
Cb
Cr
Y
R
AUDIO OUT
R
L
VIDEO OUT
S-VIDEO
OUT
parte trasera del aparato
ANT. IN
S-VIDEO
VIDEO
Y
Cr
DIGITAL
AUDIO
OUTPUT
COMPONENT INPUT
VIDEO-1 INPUT
Cb
L
R
L
R
AUDIO
INPUT
cable RCA de audio
o
cable S-Video
cable RCA
de vídeo
• Para utilizar la toma de entrada de S-Video o de vídeo de la parte trasera de este aparato, presione [INPUT SELECT]
para seleccionar “AUX1”.
[Conexión de Cable de Vídeo (Delantera)]
Conexión de vídeo ofrece una calidad normal de imagen para dispositivos de vídeo conectados al aparato.
Haga la conexión según lo indicado en la ilustración.
Cuando la toma de audio del dispositivo de vídeo sea monoaural, conecte el cable RCA de audio a la toma de entrada
de audio L (izquierda).
p. ej.:
cámara
de vídeo
videojuego
VCR
AUDIO OUT
R
L
VIDEO OUT
parte delantera del aparato
VIDEO
L - AUDIO - R
cable RCA de audio
cable RCA de vídeo
• Para utilizar la toma de entrada de vídeo de la parte delantera de este aparato, presione [INPUT SELECT] para
seleccionar “AUX2”.
Nota:
• Si se conecta a la toma S-Video y a la toma de vídeo al mismo tiempo, tendrá prioridad la conexión S-Video.
[Conexión de Salida de Audio Digital]
Si conecta este aparato a un dispositivo de audio digital externo, podrá disfrutar de audio multicanal, como el sonido
de emisiones digitales de 5+1 canales (5.1ch).
platina MD,
platina DAT, etc.
decodificador Dolby Digital
p. ej.:
VIDEO
L
R
S-VIDEO
VIDEO-1 INPUT
COMPONENT INPUT
AUDIO
INPUT
DIGITA L
AUDIO
OUTPUT
ANT. IN
L
Cb
Cr
Y
R
parte trasera
del aparato
ANT. IN
S-VIDEO
VIDEO
Y
Cr
DIGITAL
AUDIO
OUTPUT
COMPONENT INPUT
VIDEO-1 INPUT
Cb
L
R
L
R
AUDIO
INPUT
DIGITAL AUDIO
COAXIAL IN
cable coaxial de audio digital
5
Cables no incluidos.
Deberá adquirir los cables necesarios en su establecimiento local.
