TIPO: PR
469
NUMERIDIPARTE:
021-7600-000 (120V, 60Hz) USA
021-7660-000 (230V, 50Hz) Europa
021-7640-000 (230V, 50Hz) Regno Unito
021-7630-000 (240V, 50Hz) Australia
021-7670-000 (100V, 50-60Hz) Giappone
REQUISITI DI ALIMENTAZIONE:
270W
TIPO FUSIBILE
modelli a100V-120V:
3A, fast blow, minimo 125V
modelli a230-240V:
1,6A, fast blow, minimo 250V
IMPEDENZE
Input 1:
1M ohm (entrambi i canali)
Input 2:
136K ohm (entrambi i canali)
Output: 2
ohm
COMPLEMENTO SPEAKER:
Quattro da 10 "(254 mm) riproduzione Vintage,P/N 055613
DIMENSIONI
Altezza:
24 7/8"
(63,2 cm)
Larghezza:
25 1/8"
(63,8 cm)
Profondità:
10 1/2"
(26,7 cm)
PESO: 65
libbre
(24,3
kg)
Le specifiche dei prodotti sono soggette amodificasenzapreavviso.

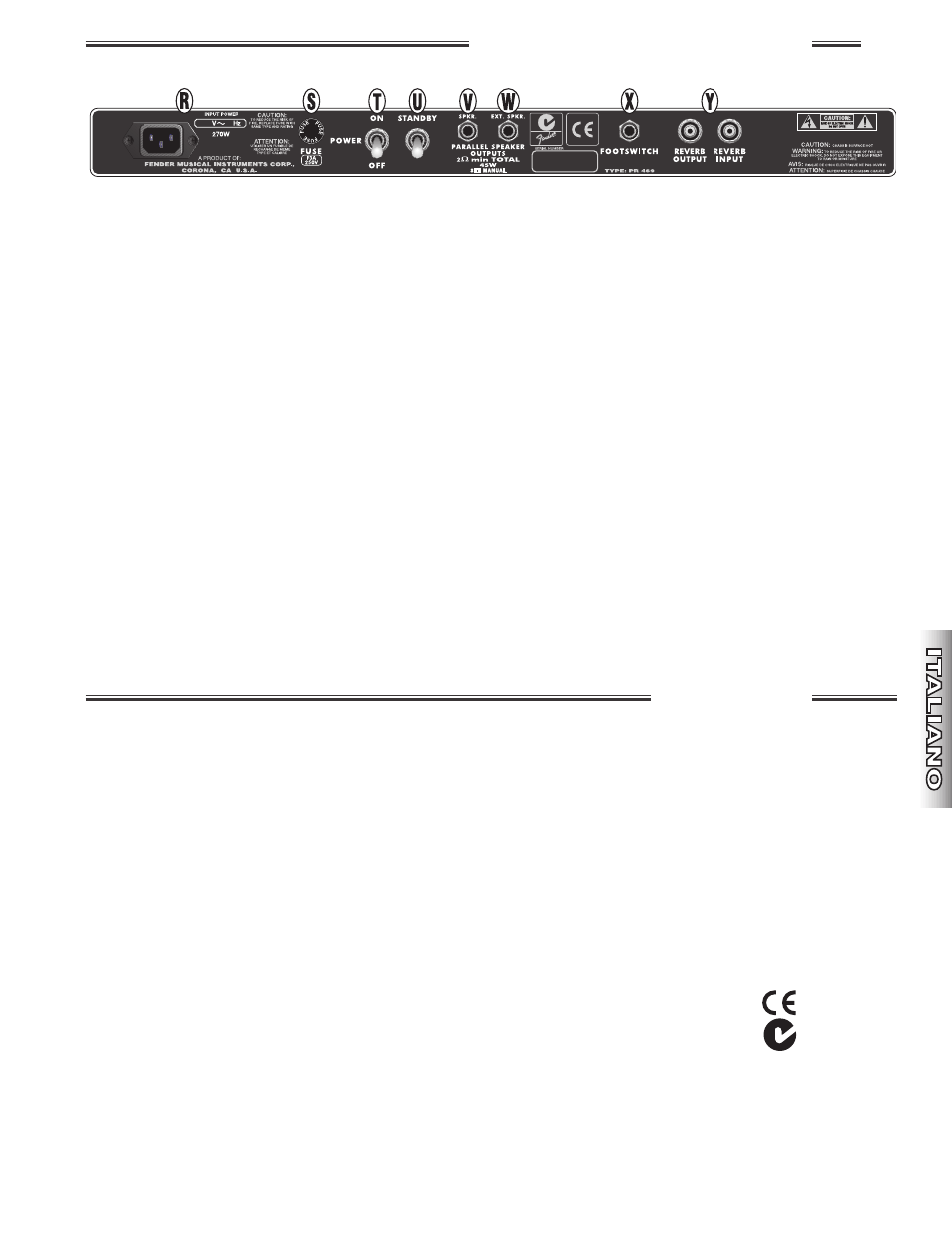

R. IEC POWER SOCKET - Il cavo di alimentazione deve
essere collegato aunapresac. a. con messa a terra
conforme ai requisiti di tensione e frequenza indicati
sul pannello posteriore dell'unità.
S. FUSE I - fusibili bruciati vanno sostituiti soltanto con
fusibili del tipo e della portata specificate sul
pannello posteriore dell'unità. Se i fusibili
dell'amplificatore si bruciano ripetutamente,far
controllare l'amplificatore presso un tecnico autor-
izzato Fender.
T. POWER - Consente di accendere e spegnere l'unità.
U. STANDBY - In modalità standby vengono alimentati
soltanto i filamenti delle valvole, che vengono
mantenuti caldi e pronti per l'uso. Utilizzare la
modalità standby durante intervalli brevi,per
eliminare il tempo di riscaldamento e aumentare la
durata delle valvole.
V. MAIN SPEAKER JACK - Connessione a spina
principale dell'amplificatore. Gli speaker (interni o
esterni)vanno sempre connessi qui durante il funzi-
onamento dell'unità.
W. EXTERNAL SPEAKER JACK - Connettere qui gli
speaker esterni. Questo jack è collegato in parallelo
al JACK SPEAKER PRINCIPALE (connessione a
spina principale). *** NOTA: L'amplificatore è
ottimizzato per un carico di 2 ohm sugli speaker,
corrispondente alla portata della configurazione degli
speaker. Se viene usato un carico speaker diverso da
2 ohm l'amplificatore distorce prima di raggiungere
l'output massimo e la durata delle valvole risulta
ridotta. Due casse speaker esterne da 4 ohm
forniranno il carico di 2 ohm richiesto.
X. FOOTSWITCH - Collegare qui il pedale incluso. Il
pedale consente l'attivazione e la disattivazione degli
effetti Vibrato e Riverbero. *** NOTA: L'effetto Vibrato
NON funziona se il pedale non è connesso, mentre
l'effetto Riverbero funziona anche in tal caso.
Y. REVERB OUTPUT /INPUT RCA - connessioni a
spina per l'instradamento del segnale di Riverbero
dal e al controllo di riverbero.
