11

TYPE :

PR 469

NUMEROS DE PIECE :

021-7600-000 (120V, 60Hz) USA

021-7660-000 (230V, 50Hz) Europe

021-7640-000 (230V, 50Hz) GB

021 7630-000 (240V, 50Hz) Aust

021-7670-000 (100V, 50-60Hz) Japon

ALIMENTATION ELECTRIQUE :

270W

TYPE DE FUSIBLE :

Modèles 100V-120V : 3 A, à action rapide, 125V minimum

Modèles 230-240 V : 1,6A, à action rapide, 250V minimum

IMPEDANCE

Entrées 1 : 1M ohms (pour les deux canaux)
Entrées 2 : 136K ohms (pour les deux canaux)

Sortie : 2 ohms

HAUT PARLEUR INTEGRE:

Quatre 10" (25,4 cm) Réédition, N ° P 055613

DIMENSIONS

Hauteur : 24 7/8"

(63,2 cm)

Largeur : 25 1/8"

(63,8 cm)

Profondeur : 10 1/2"

(26,7 cm)

POIDS :

65 lbs.

(24,3 kg)

Les spécifications de produits peuvent changer sans préavis.

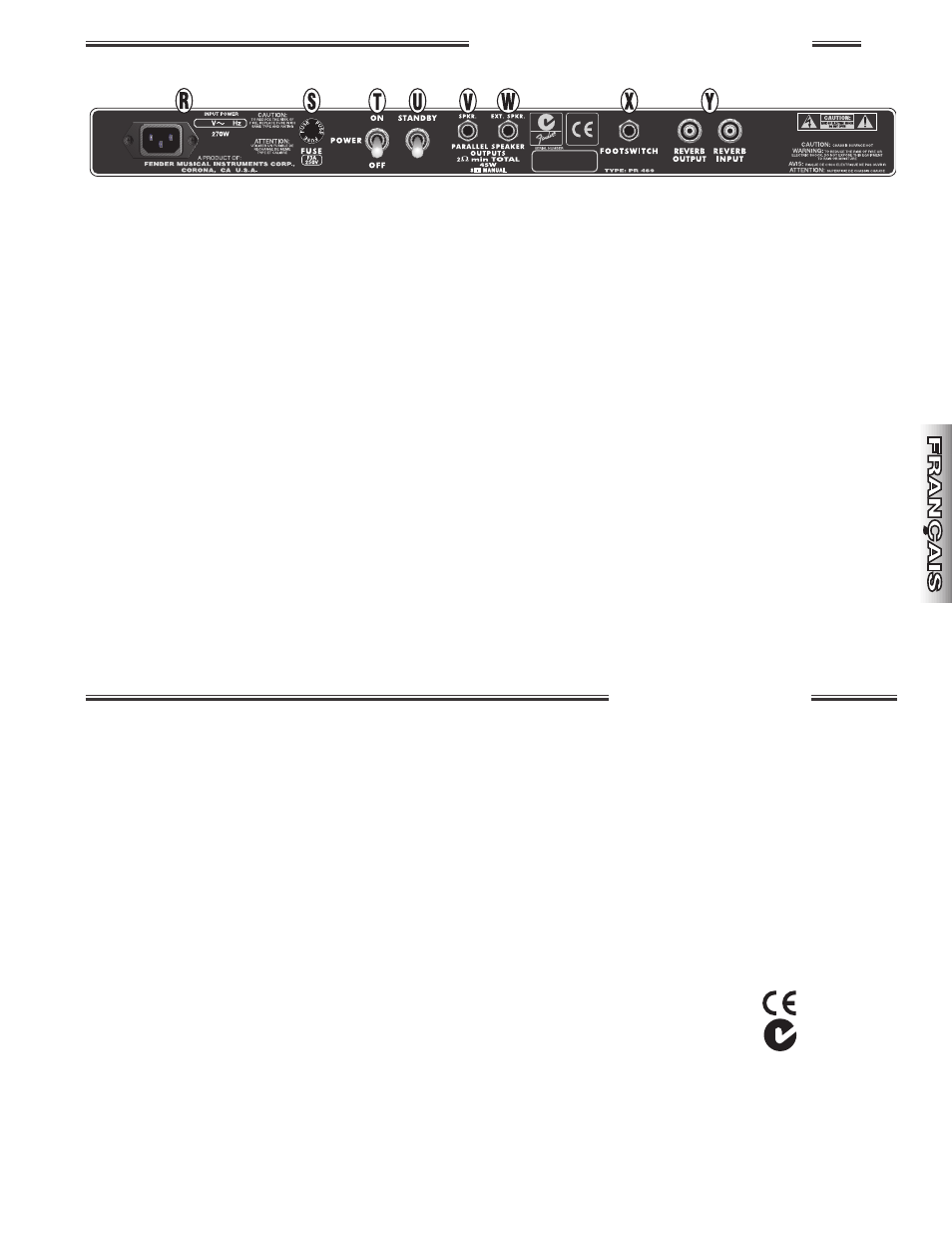

R. IEC POWER SOCKET - Le cordon d'alimentation

doit être branché à une prise CA mise à laterre selon
le voltage et lafréquence indiqués sur le panneau
arrière de l'appareil.

S. FUSE - Remplacez un fusible défectueux avec un

fusible du même type possédant les mêmes
caractéristiques que celles spécifiées sur le panneau
arrière de l'appareil. Si les fusibles de l'amplificateur
sautent régulièrement,faites-le tester par un
technicien Fender agréé.

T. POWER - Permet de mettre l'appareil sous ou hors

tension.

U. STANDBY - En mode standby,seuls les filaments des

tubes sont alimentés afin de les garder chauds pour
qu'ils soient prêts à l'emploi. Utilisez le mode
standby lors de courtes pauses,afin d ’éviter le
temps de chauffe et de prolonger la durée de vie des
tubes.

V. MAIN SPEAKER JACK - Première prise de

branchement pour les haut-parleurs. Les haut
parleurs (internes ou externes)doivent toujours être
branchés ici lors de l'utilisation de l'appareil.

W. EXTERNAL SPEAKER JACK - Branchez vos haut

parleurs externes ici. Cette prise est connectée en
parallèle avec la prise jack principale. ***
REMARQUE : L'amplificateur est optimisé pour une
charge de haut-parleur de 2 ohms, ce qui
correspond à la capacité de la configuration des
haut-parleurs internes. Si une charge de haut-parleur
différente de 2 ohms est utilisée, l'amplificateur
produira une distorsion avant d'atteindre sa sortie
maximale et la durée de vie des tubes sera écourtée.
Deux châssis de haut-parleurs externes de 4 ohms
produiront la charge recommandée de 2 ohms.

X. FOOTSWITCH - Branchez la pédale fournie ici. La

pédale permet d'allumer ou d'éteindre leseffetsvi-
bratoetReverb. *** REMARQUE : Le vibrato NE
fonctionne PAS lorsque la pédale n'est pas
branchée. En revanche, l'effet Reverb fonctionne.

Y. REVERB OUTPUT /INPUT - Branchements jack RCA

pour router le signal de réverbération vers et à partir
de l'unité Reverb.
