-21- 598-1224-01
DiRECtivEs D’installation DE la DioDE
Ce carillon a besoin d’une composante électrique appelée « diode » pour diffuser au complet la tonalité de huit
notes. Cette diode doit être installée sur les vis des bornes du bouton-poussoir de l’entrée principale (voir la Figure
5). Si le bouton-poussoir n’en est pas déjà doté, installez la diode fournie tel qu’indiqué ci-après. Si, une fois la diode en place, le carillon
ne diffuse pas la mélodie de huit notes au complet, consultez la section Dépannage à la page 22.

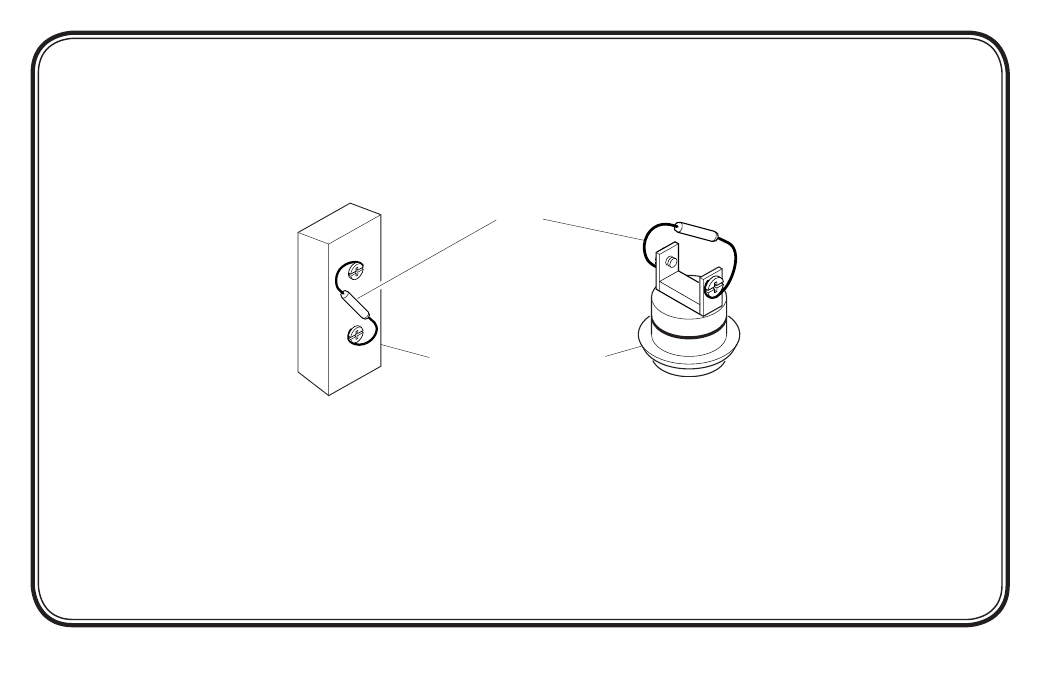

Figure 5 - Installation de la diode sur le bouton-poussoir de l’entrée principale
Diode
Bouton-poussoir de l’entrée
principale (peut être différent
de l’illustration)
