Monogram Statement Series 30 Inch Single Steam Electric Wall Oven Install Guide - Manual (Page 27)

31-2000693 Rev. 3
11
Instrucciones de Instalación

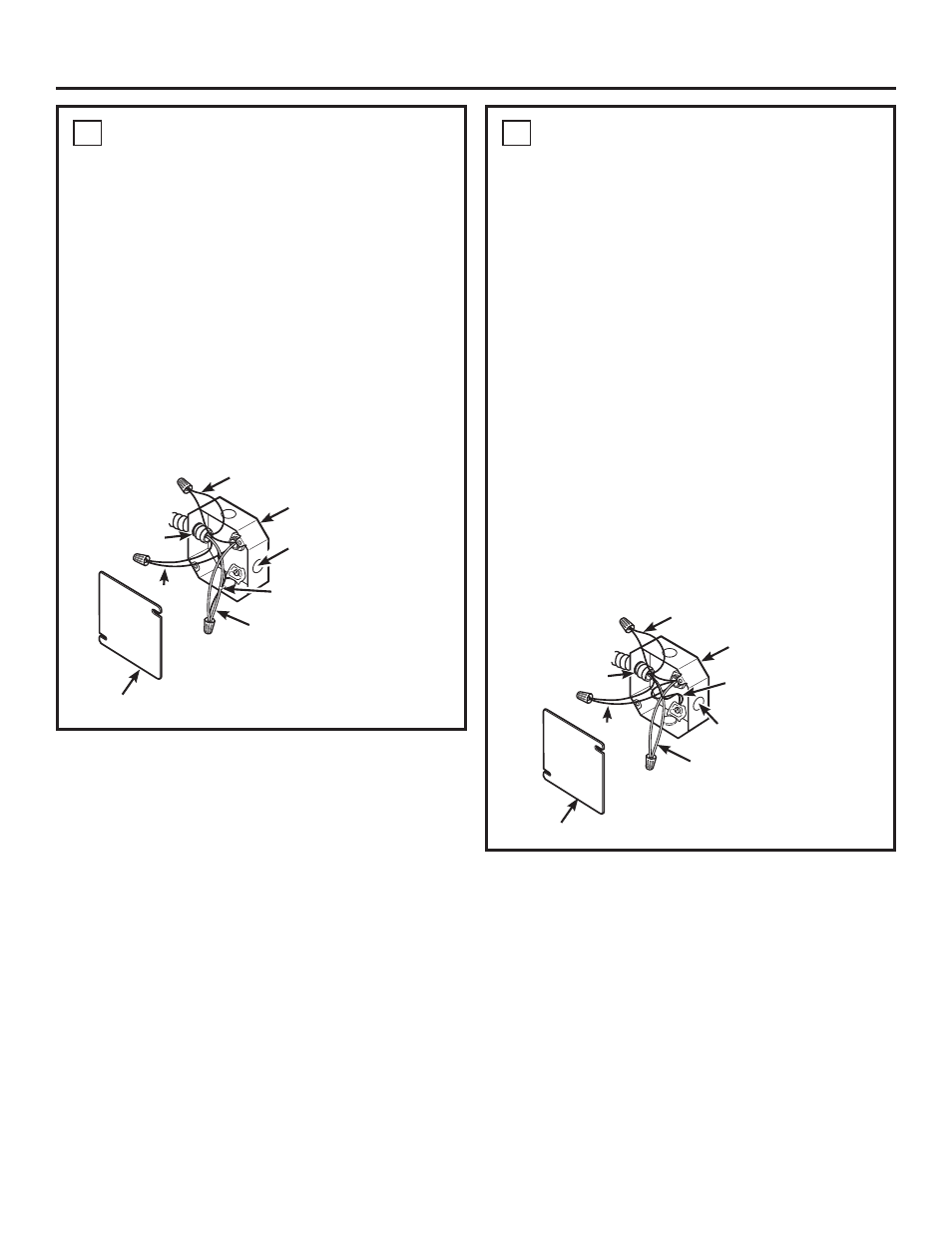

6 CONEXIÓN DE CIRCUITO
DERIVADO DE TRES
CONDUCTORES
NOTA: Si los cables del hogar poseen conductores de
aluminio, ver la ADVERTENCIA de la sección 5, Requisitos
eléctricos.
Cuando conecte un circuito derivado de tres conductores, si
lo permiten los códigos locales:
A. Conecte el conductor de conexión a tierra junto con el
cable neutro (blanco) al neutro del circuito de empalmes
(de color blanco o gris), usando una tuerca para cables.
B. Conecte el cable rojo del horno al cable rojo del circuito
derivado y el cable negro del horno al cable negro del
circuito derivado de acuerdo con los códigos locales,
utilizando tapones de alambre.
C. Instale una abrazadera adecuada de alivio de tensión.
D. Instale la tapa de la caja de conexiones.
7 CONEXIÓN DE CIRCUITO
DERIVADO DE CUATRO
CONDUCTORES
NOTA: Si los cables domésticos son conductores de
aluminio, ver la ADVERTENCIA de la sección 5, Requisitos
eléctricos.
Cuando conecte un circuito derivado de cuatro conductores,
si lo permiten los códigos locales:
A. Evite que el conductor neutro (blanco) quede enredado
con cualquier otro cable. De ser necesario, corte el
conductor neutro (blanco) y luego vuelva a pelar el
mismo, a fin de exponer la longitud adecuada del
conductor.
B. Conecte el cable a tierra del aparato (verde o cobre) de
acuerdo con los códigos locales.
C. Conecte el cable neutral (blanco) del horno con el neutral
de circuito derivado (blanco o gris) de acuerdo con
códigos locales, utilizando un tapón de alambre.
D. Conecte el cable rojo del horno al cable rojo del circuito
derivado y el cable negro del horno al cable negro del
circuito derivado de acuerdo con los códigos locales,
utilizando tapones de alambre.
E. Instale una abrazadera adecuada de alivio de tensión.
F . Instale la tapa de la caja de conexiones.
Cables a tierra
y neutrales (blanco)
Encinte o Prense
Cable neutral
conexión
Negro
Rojo
Circuito
ramificado
Agujero
ciego
alternativo
El tubo de
la estufa
se ajusta
en la caja
Tapa de la caja de conexiones
Tapa de la caja de conexiones
Blanco
Negro
Rojo
Circuito
ramificado
Cables
a tierra
Agujero ciego
alternativo
El tubo de
la estufa
se ajusta
en la caja
