C411 III MANUAL C411 III MANUAL 8 9
ANScHLUSS ANScHLUSS
3.1.2 Anschluss an asymmetrische Eingänge
Phantomspeisegeräte (2) von AKG können Sie auch an einen
asymmetrischen Eingang an schließen.
Verwenden Sie dazu ein Kabel (3) mit XLR-Stecker (weiblich) und
Mono-Klinkenstecker:
2
3
1 S
S
T
T
Phantom MPA
INPUT 1 INPUT 2 INPUT 3 INPUT 4
2 4 5
3
1

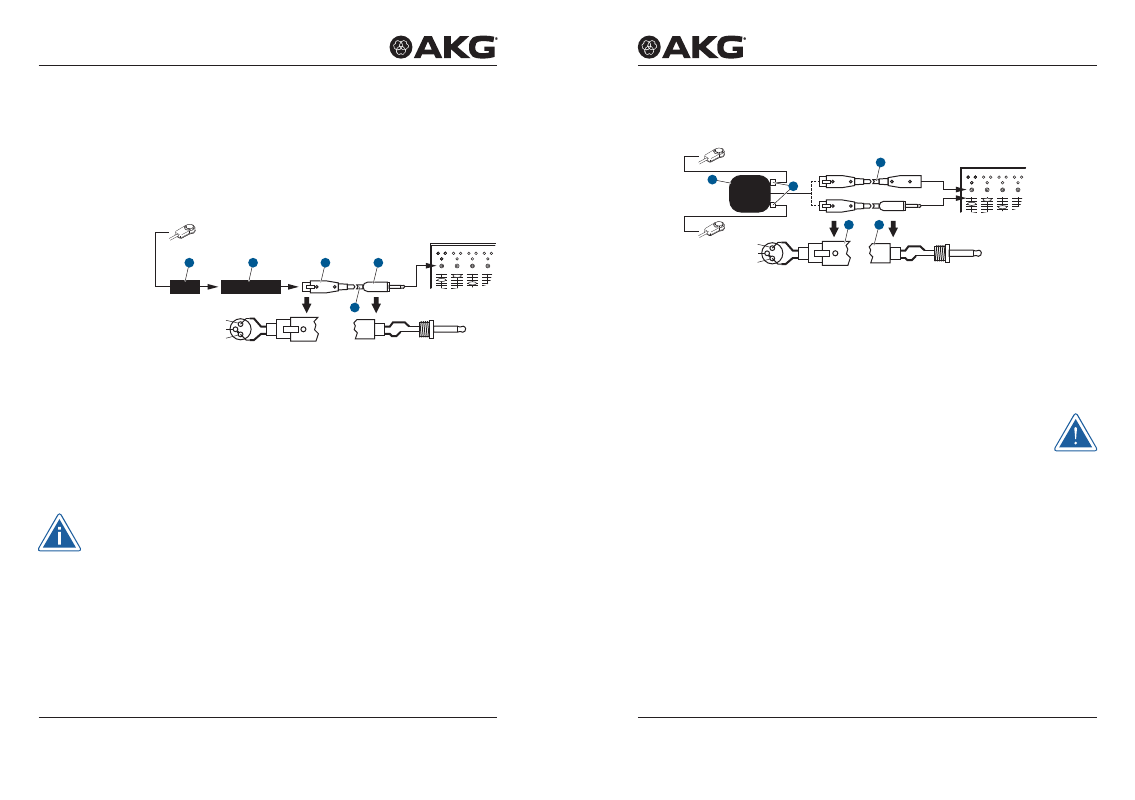

Abbildung 2: Anschluss an asymmetrischem Eingang
1) Verbinden Sie im XLR-Stecker (4) mittels einer Drahtbrücke
Stift 1 mit Stift 3 und mit der Abschirmung.
2) Verbinden Sie die innere Ader des Kabels mit Stift 2 des XLR-
Steckers (4) und der Spitze des Klinkensteckers (5).
Beachten Sie, dass asymmetrische Kabel Einstreuungen aus
Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.)
wie eine Antenne aufnehmen können. Bei Kabeln, die länger als
5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen
führen.
3.2 C411 III L
Mit dem optionalen Batteriespeisegerät B23 L können Sie den
Pickup an symmetrische oder asymmetrische Eingänge ohne
Phantomspeisung anschließen.
C411 III PP
Asymmetri­
scher Eingang
3.2.1 Anschluss an symmetrische Eingänge
2
3
1 S
S
T
T
INPUT 1 INPUT 2 INPUT 3 INPUT 4
B23 L
3
4 5
2
1
Abbildung 3: Anschluss-Schema mit B23 L
1) Kabel anstecken: Stecken Sie den Mini XLR-Stecker (1)
am Kabel des Pickups bis zum Anschlag in eine der beiden
Mini XLR-Buchsen am B23 L (2).
Der Stecker (1) verriegelt sich automatisch.
Kabel abziehen: Zum Abziehen des Kabels drücken Sie auf
den Entriegelungsknopf am Mini XLR-Stecker (1) und ziehen
Sie den Stecker (1) aus der Buchse heraus.
Um das Kabel nicht zu beschädigen, ziehen Sie niemals am Kabel
selbst!
2) Verbinden Sie das B23 L (2) mit dem gewünschten Eingang.
Zum Anschluss an einen symmetrischen Eingang verwenden Sie
ein handelsübliches XLR-Kabel (3).
3.2.2 Anschluss an asymmetrische Eingänge
Siehe Kapitel 3.1.2
C411 III L
Symmetrischer
Eingang
C411 III L
Asymmetri­
scher Eingang
