BEScHREIBUNg ANScHLUSS
2.4 Besondere Merkmale
• Robuster Körperschallwandler für Instrumentalabnahme auf
der Bühne.
• Frequenzgang speziell für akustische Gitarre, Banjo, Zither
und Streichinstrumente ausgelegt.
• Klebemasse für die direkte Montage am Instrument im
Lieferumfang enthalten.
2.5 Kurzbeschreibung
Der Pickup C411 III ist ein Körperschallwandler und nimmt
den Schall direkt von der Oberfläche des schwingenden
Resonanzkörpers eines akustischen Instruments auf.
Der Pickup wurde speziell für die direkte Montage an akustischen
Gitarren, Banjos, Zithern und Streichinstrumenten entwickelt und
garantiert eine absolut klangtreue, unverfälschte Wiedergabe Ihres
Instruments.
Die Klebemasse zur Befestigung des Pickups ist absolut unschäd-
lich für Holz-, Kunststoff- und Metalloberflächen.
2.6 Varianten
Der Pickup ist in zwei Ausführungen erhältlich:
• Für 9 bis 52 V Universal-Phantomspeisung.
3 m langes, fix verbundenes Anschlusskabel mit
Phantomspeiseadapter mit integriertem 3-poligem XLR-
Stecker.
• Für Speisung mittels Batteriespeisegerät B23 L,
Phantomspeiseadapter MPA V L oder AKG Wireless-
Taschensender.
1,5 m langes, fix verbundenes Anschlusskabel mit 3-poligem
Mini XLR-Stecker.
Besondere
Merkmale
Kurz­
beschreibung
C411 III PP
C411 III L
3 Anschluss
Der C411 III Pickup ist ein Kondensatorwandler und benötigt daher
eine Stromversorgung.
Wenn Sie andere als die von AKG empfohlenen Speisegeräte
verwenden, kann der Pickup beschädigt werden und es erlischt
die Garantie.
3.1 C411 III PP
3.1.1 Anschluss an symmetrische Eingänge
2
3
1
2
3
1
Phantom MPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
3 2
1
1

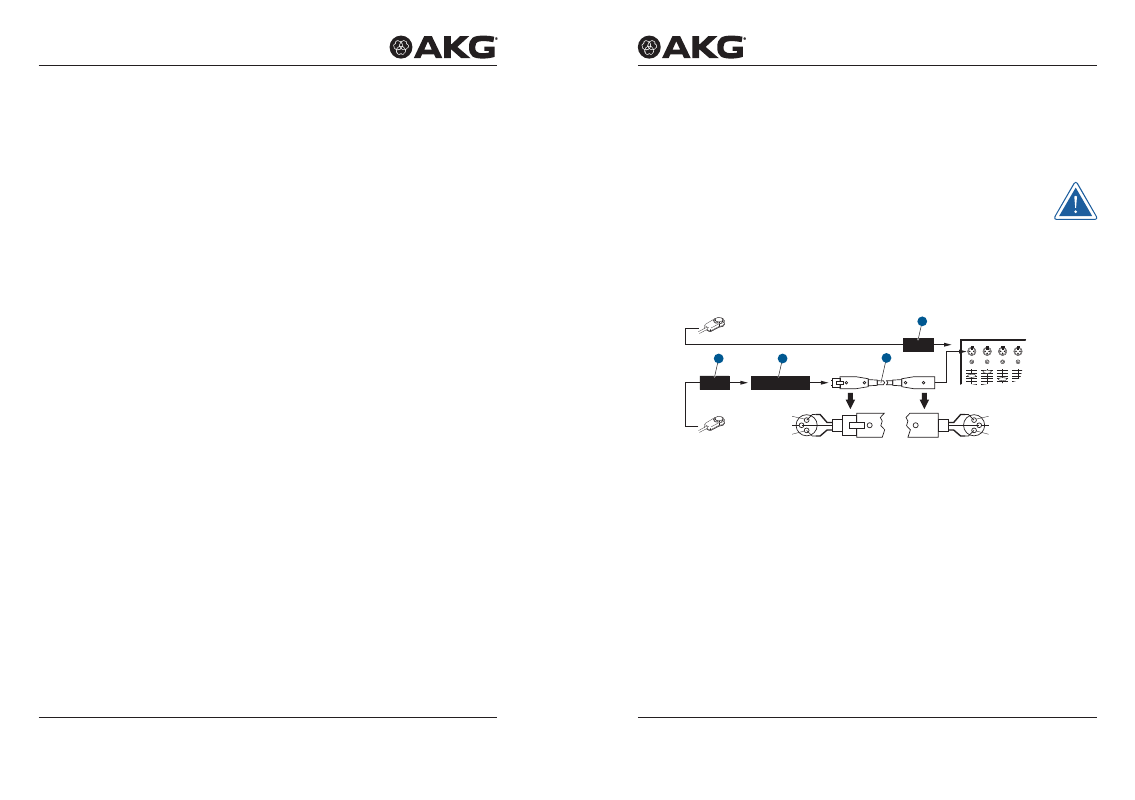

Abbildung 1: Anschluss an symmetrische Eingänge
1) Stecken Sie den Phantomspeiseadapter (1) am Kabel des
Pickups an einen symmetrischen XLR-Mikrofoneingang mit
Phantomspeisung an.
2) Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der
Betriebsanleitung des jeweiligen Gerätes nach.)
3) Wenn Ihr Mischpult keine Phantomspeisung besitzt, ste-
cken Sie den Phantomspeiseadapter (1) an ein optionales
AKG-Phantomspeisegerät (2) an und verbinden Sie das
Phantomspeisegerät mit Hilfe eines XLR-Kabels (3) mit einem
symmetrischen Eingang.
C411 III PP
Symmetrischer
Eingang
