C411 III MANUAL C411 III MANUAL 40 41
RAccORdEMENT RAccORdEMENT
3.1.2 Raccordement sur une entrée asymétrique
Vous pouvez aussi connecter les alimentations fantôme d’AKG (2)
sur une entrée asymétrique.
Il vous faut un câble (3) avec une fiche XLR femelle et une fiche à
jack mono :
2
3
1 S S
T
T
Phantom MPA
INPUT 1 INPUT 2 INPUT 3 INPUT 4
2 4 5
3
1

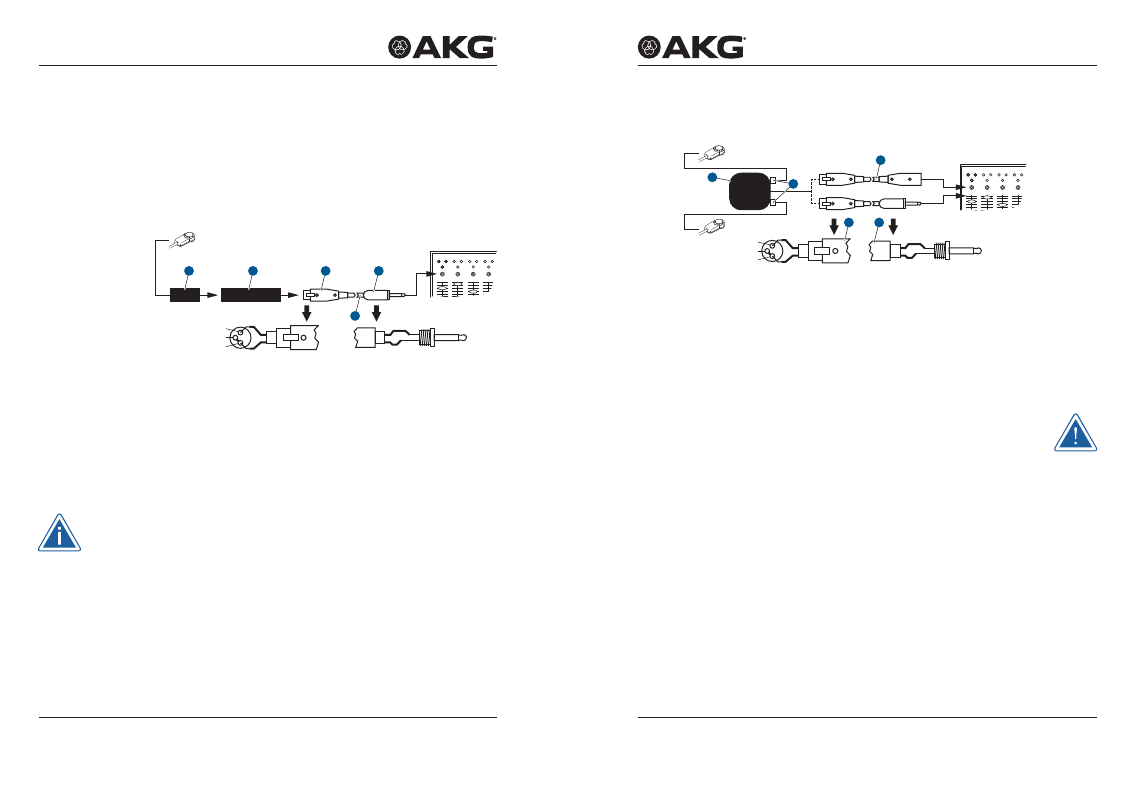

Figure 2: Raccordement sur une entrée asymétrique
1) Pontez les contacts 1 et 3 de la fiche XLR (4) et reliez-les au
blindage du câble.
2) Reliez le conducteur interne du câble au contact 2 de la fiche
XLR (4) et à la pointe de la fiche à jack (5).
Les câbles asymétriques peuvent capter comme une antenne les
interférences de champs magnétiques (câbles lumière ou force,
moteurs électriques, etc.). Si le câble mesure plus de 5 m ce phé-
nomène pourra se traduire par des ronflements et autres parasites.
3.2 C411 III L
L’alimentation à pile B23 L optionnelle vous permet de raccorder
le micro à des entrées symétriques ou asymétriques sans alimen-
tation fantôme.
C411 III PP
Entrée asym­
étrique
3.2.1 Raccordement sur une entrée symétrique
2
3
1 S
S
T
T
INPUT 1 INPUT 2 INPUT 3 INPUT 4
B23 L
3
4 5
2
1
Figure 3: Raccordement au moyen du B23 L
1) Brancher le câble : Enfoncez le connecteur mini-XLR (1) du
câble du micro à fond dans une des deux embases mini-XLR
du B23 L (2).
Le connecteur (1) se verrouille automatiquement.
Débrancher le câble : Pour détacher le câble, appuyez sur le
bouton de déverrouillage du connecteur mini-XLR (1) et sortez
le connecteur de la prise.
Pour ne pas risquer d’abîmer le câble, ne sortez jamais le connec-
teur en tirant sur le câble !
2) Raccordez le B23 L (2) sur l’entrée voulue.
Pour le raccordement sur une entrée symétrique, utilisez un câble
XLR (3) en vente dans le commerce.
3.2.2 Raccordement sur une entrée asymétrique
Voir point 3.1.2
C411 III L
Entrée sym­
étrique
C411 III L
Entrée asym­
étrique
