C411 III MANUAL C411 III MANUAL 54 55
dEScRIPcIóN cONExIóN
2.4 Características especiales
• Robusto transductor de vibraciones para la toma de instru-
mentos en el escenario.
• Respuesta de frecuencia dimensionada especialmente para
guitarra, banjo, cítara, instrumentos de arco.
• Masa adhesiva para el montaje directo en el instrumento
incluída en el volumen de suministro.
2.5 Breve descripción
El pickup C411 III es un transductor de vibraciones que recoge el
sonido directamente de la superficie del cuerpo de resonancia
vibrante de un instrumento acústico.
El C411 III ha sido desarrollado especialmente para el montaje
directo en guitarras acústicas, banjos, cítaras e instrumentos de
arco. Garantiza una reproducción totalmente fiel y sin falsificar del
sonido de su instrumento.
La masa adhesiva para la fijación del pickup es totalmente inofensi -
va a las superficies de madera, plástico o metálicas.
2.6 Variantes
El pickup puede adquirirse en dos modelos:
• Para alimentación fantasma universal de 9 a 52 V.
Dispone de un cable de conexión fijo de 3 m con adaptador
de alimentación fantasma con conector XLR de 3 polos
integrado.
• Para alimentación por medio del alimentador por batería
B23 L, un adaptador de alimentación fantasma MPA V L o un
emisor de bolsillo AKG Wireless.
Cable de conexión fijo de 1,5 m con mini-conector XLR de
3 polos.
Características
especiales
Breve descrip­
ción
C411 III PP
C411 III L
3 Conexión
El C411 III es un transductor de condensador y necesita, por lo
tanto, alimentación de corriente.
Si se utilizan alimentadores diferentes a los recomendados por
AKG puede dañarse el pickup, cesando con ello la garantía.
3.1 C411 III PP
3.1.1 Conexión a entradas balanceadas
2
3
1
2
3
1
Phantom MPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
3 2
1
1

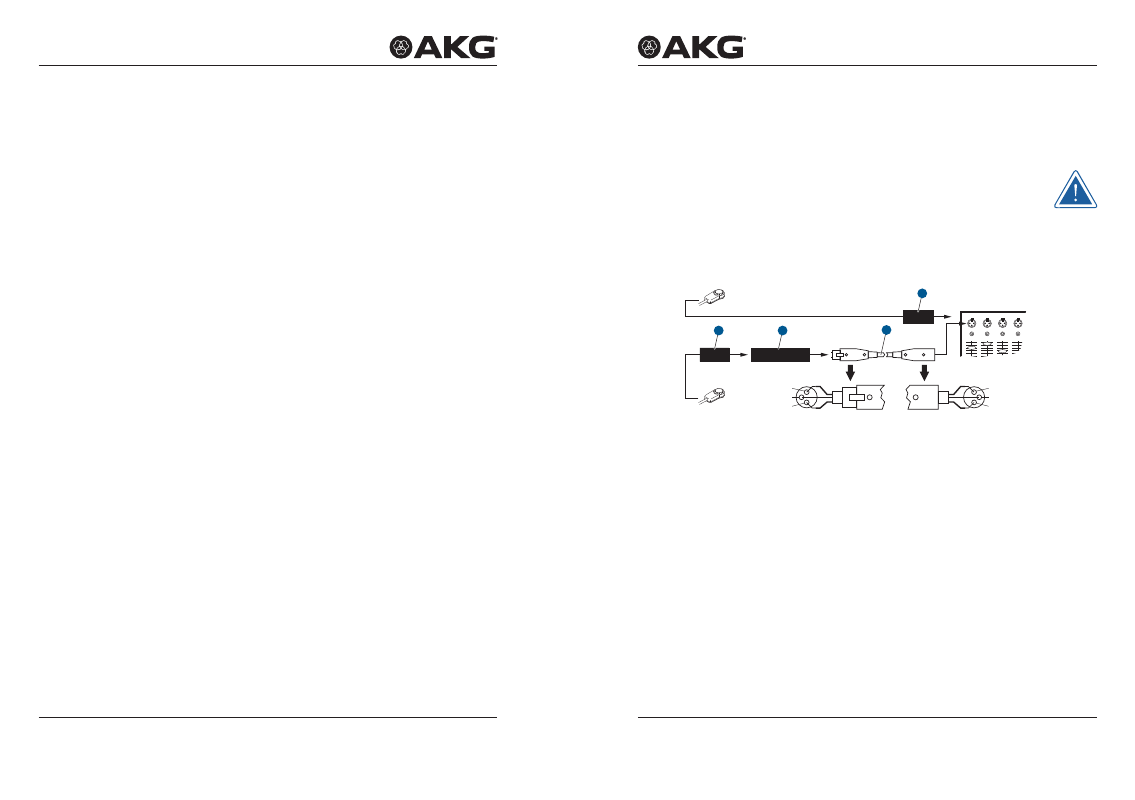

Figura 1: Conexión a entradas balanceadas
1) Conecte el adaptador de alimentación fantasma (1) del cable
del pickup a una entrada de micrófono XLR balanceada con
alimentación fantasma.
2) Active la alimentación Phantom. (Consulte para ello el Modo
de empleo del aparato correspondiente.)
3) Si su pupitre de mezclas no tiene alimentación fantasma, en-
chufe el adaptador de alimentación fantasma (1) al alimenta-
dor de tensión fantasma de AKG opcional (2) y conecte luego
el alimentador de tensión fantasma a una entrada balanceada
utilizando un cable XLR (3).
C411 III ­PP
Conexión
a entradas
balanceadas
